Жаротрубный трехходовой котел Unical Tristar 3G 730
Водогрейный стальной котел с инверсией пламени в топке. Корпус котла из углеродистой стали. Предназначен для использования только с газовыми горелками. Минимальная температура теплоносителя в оборотной линии 50°C
Преимущества и особенности котла Unical Tristar 3G 730
- Сертифицированный диапазон мощности;
- Сокращение выбросов оксидов азота:
- Димогарные трубы типа EASY STREAM PIPE Ø 1”1/2;
- Изоляция корпуса котла слой устойчив к разрыву минеральной ваты толщиной 100 мм;
- Передняя дверь с самоцентрированной системой закрытия;
- "Плавающая топка" предотвращающая термомеханическое напряжение;
- Днище топки с ребрами жесткости, рассеивающими тепло;

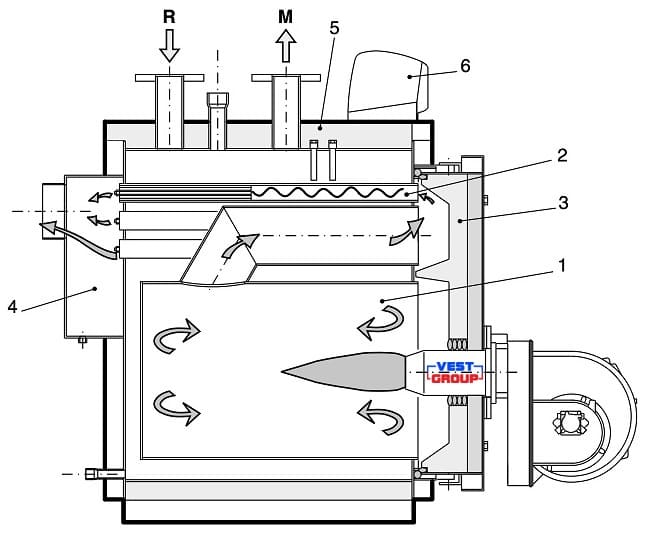

Конструкция котла Tristar 3G 730
1. Топка; 2. Специальные дымоходные трубы EASY STREAM PIPE с турбулизаторами; 3. Дверца с смотровым окошком для контроля пламени; 4. Дымовая камера; 5. Изоляция корпуса; 6. Панель управления.
Технические характеристики котла Unical Tristar 3G 730
| Тепловая полезная мощность | Тепловая мощность | Объем котла | Гидравлическое сопротивление | Сопротивление в топке | Рабочее давление | КПД при 30% нагрузке | КПД горения при номинальной нагрузке | Вес |
| кВт | кВт | л | м. вод. ст | мм. вод. ст | бар | % | % | кг |
| 730 | 765,2 | 807 | 0,23-0,33 | 37,5-52 | 6 | 96,1-95,6 | 96,3-95,6 | 1510 |

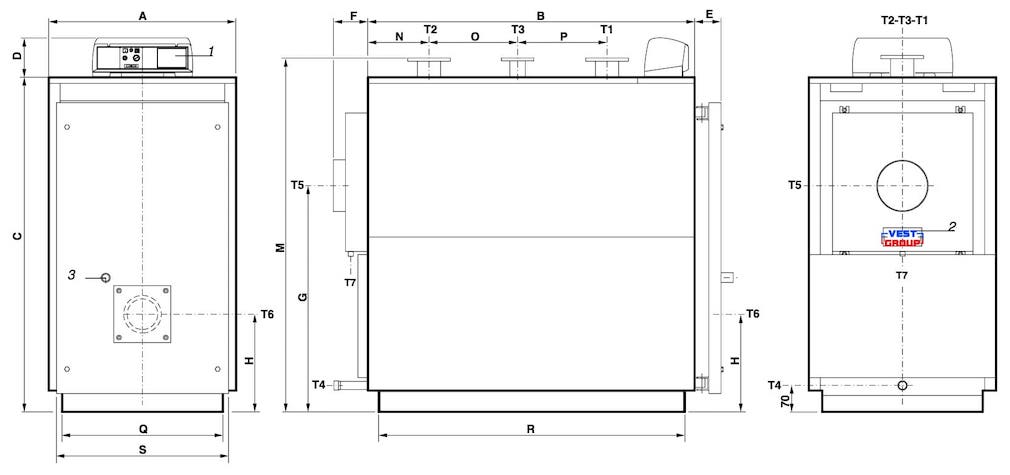

Габаритные и присоединительные размеры котла Unical Tristar 3G 730
|
1 Панель управления 3 Дверцы для очистки дымовой камеры 4 Обзорное стекло для контроля пламени |
Т1 Линия подачи системы отопления Т2 Обратная линия системы отопления Т3 Подключение к расширительному баку Т4 Слив котла |
Т5 Подключение дымохода T6 Подключение горелки Т7 Слив конденсата |
| A | B | C | D | E | F | G | H | M* | N | O | P | Q* | R* | S |
| 920 | 1995 | 1645 | 190 | 135 | 195 | 1110 | 480 | 1735 | 298 | 825 | 440 | 790 | 1895 | 860 |
(*) Минимальные размеры для прохода котла в котельную.
| Подключение | |||||
| T1 / T2 | T3 | T4 | T5 | T6 | T7 |
| UNI 2278 PN16 | UNI 2278 PN16 | ISO 7/1 | Øi мм | Ø мм | Øe мм |
| DN 100 | DN 65 | Rp 1 | 250 | 220 | 40 |
| Основные параметры | ||
| Серия продукта | TRISTAR 3G | |
| Тип котла | водогрейный | |
| Вид котла | жаротрубный | |
| Конструкция котла | трехходовой | |
| Полезная мощность | 730 кВт | |
| Вид топлива | газ | |
| Максимальный КПД | 96 % | |
| Робочее давление | до 6 бар | |
| Температура теплоносителя, min | 50 °C | |
| Температура выходных газов | 90 °C | |
