Жаротрубный двухходовой котел Unical Tristar 2S 3100
Водогрейный стальной котел с инверсией пламени в топке. Корпус котла из углеродистой стали. Предназначен для использования только с газовыми горелками, в частности с горелками типа LOW NOx
Преимущества и особенности котла Unical Tristar 2S 3100
- Сертифицированный диапазон мощности;
- Элиптическая форма корпуса, уменьшающая ширину котла;
- Днище топки с аккумулирующими тепловыми пластинами для повышения КПД и ребрами жесткости;
- Многосекционные запатентованные биметаллические трубы с высоким КПД;
- Дымовая камера с подключением для слива конденсата;
- Доступная поставка котла в разобранном виде;
- Использование турбулизаторов для повышения теплообмена жаровых труб.

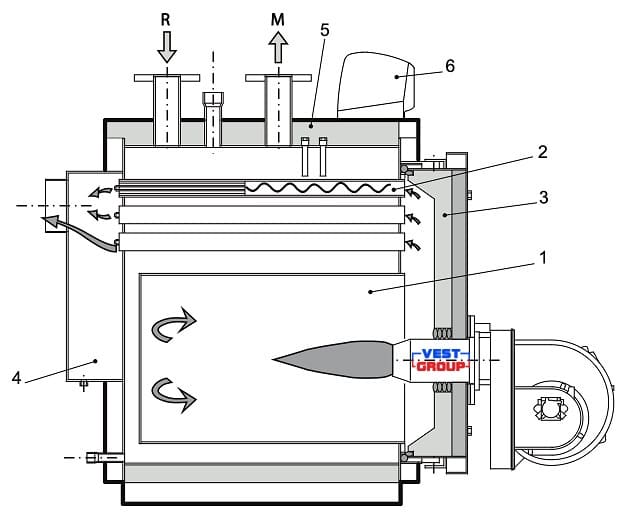

Конструкция котла Tristar 2S 3100
1. Топка; 2. Специальные дымоходы EASY STREAM PIPE с турбулизаторами; 3. Дверца с смотровым окошком для контроля пламени; 4. Дымовая камера; 5. Изоляция корпуса; 6. Панель управления.
Технические характеристики котла Unical Tristar 2S 3100
| Тепловая полезная мощность | Тепловая мощность | Объем котла | Гидравлическое сопротивление | Сопротивление в топке | Рабочее давление | КПД при 30% нагрузке | КПД горения при номинальной нагрузке | Вес |
| кВт | кВт | л | м. вод. ст | мм. вод. ст | бар | % | % | кг |
| 2325-3100 | 2418-3254,5 | 4142 | 0,37-0,66 | 43,3-76,9 | 6 | 96,3-95,4 | 96,3-95,5 | 6990 |

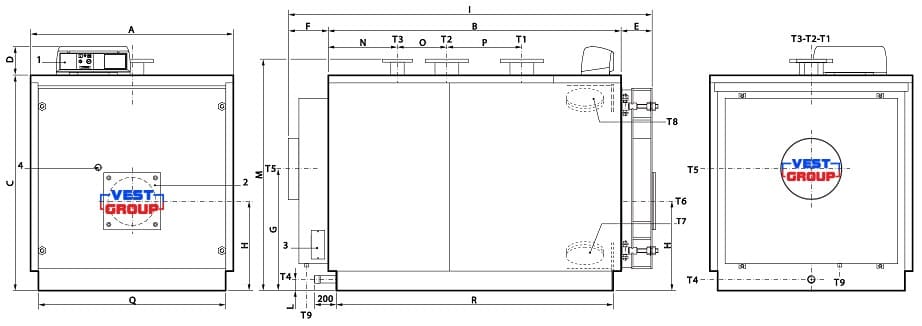

Габаритные и присоединительные размеры котла Unical Tristar 2S 3100
|
1 Панель управления 2 Фланец для установки горелки 3 Дверцы для очистки дымовой камеры 4 Обзорное стекло для контроля пламени |
Т1 Линия подачи системы отопления Т2 Обратная линия системы отопления Т3 Подключение ПСК Т4 Слив котла |
Т5 Подключение дымохода Т6 Подключение горелки T7 Слив конденсата |
| A | B | C | D | E | F | G | H | I | L | M* | N | O | P | Q* | R* |
| 1970 | 3194 | 2090 | 190 | 325 | 360 | 1535 | 915 | 3879 | 144 | 2271 | 377 | 1060 | 1420 | 1870 | 3164 |
(*) Минимальные размеры для прохода котла в котельную.
| Подключение | ||||
| T1 / T2 | T3 | T4 | T5 | T6 |
| UNI 2278 PN16 | UNI 2278 PN16 | UNI 228 | Øi мм | Ø мм |
| DN 200 | DN 125 | G 1 1/2 | 620 | 400 |
| Основные параметры | ||
| Серия продукта | TRISTAR 2S | |
| Тип котла | водогрейный | |
| Вид котла | жаротрубный | |
| Конструкция котла | двухходовой | |
| Полезная мощность | 3100 кВт | |
| Вид топлива | газ | |
| Максимальный КПД | 96 % | |
| Робочее давление | до 6 бар | |
| Температура теплоносителя, min | 55 °C | |
| Температура выходных газов | 93,4 °C | |
