Жаротрубный двухходовой котел Unical Tristar 2S 120
Водогрейный стальной котел с инверсией пламени в топке. Корпус котла из углеродистой стали. Предназначен для использования только с газовыми горелками, в частности с горелками типа LOW NOx
Преимущества и особенности котла Unical Tristar 2S 120
- Сертифицированный диапазон мощности;
- Элиптическая форма корпуса, уменьшающая ширину котла;
- Днище топки с аккумулирующими тепловыми пластинами для повышения КПД и ребрами жесткости;
- Многосекционные запатентованные биметаллические трубы с высоким КПД;
- Дымовая камера с подключением для слива конденсата;
- Доступная поставка котла в разобранном виде;
- Использование турбулизаторов для повышения теплообмена жаровых труб.

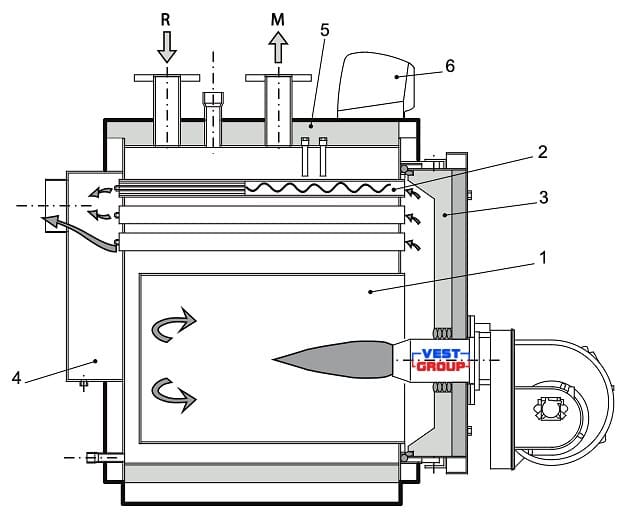

Конструкция котла Tristar 2S 120
1. Топка; 2. Специальные дымоходы EASY STREAM PIPE с турбулизаторами; 3. Дверца с смотровым окошком для контроля пламени; 4. Дымовая камера; 5. Изоляция корпуса; 6. Панель управления.
Технические характеристики котла Unical Tristar 2S 120
| Тепловая полезная мощность | Тепловая мощность | Объем котла | Гидравлическое сопротивление | Сопротивление в топке | Рабочее давление | КПД при 30% нагрузке | КПД горения при номинальной нагрузке | Вес |
| кВт | кВт | л | м. вод. ст | мм. вод. ст | бар | % | % | кг |
| 90-120 | 94,6-127,4 | 126 | 0,06-0,11 | 6,1-10,8 | 6 | 95,3-94,4 | 95,7-94,9 | 325 |

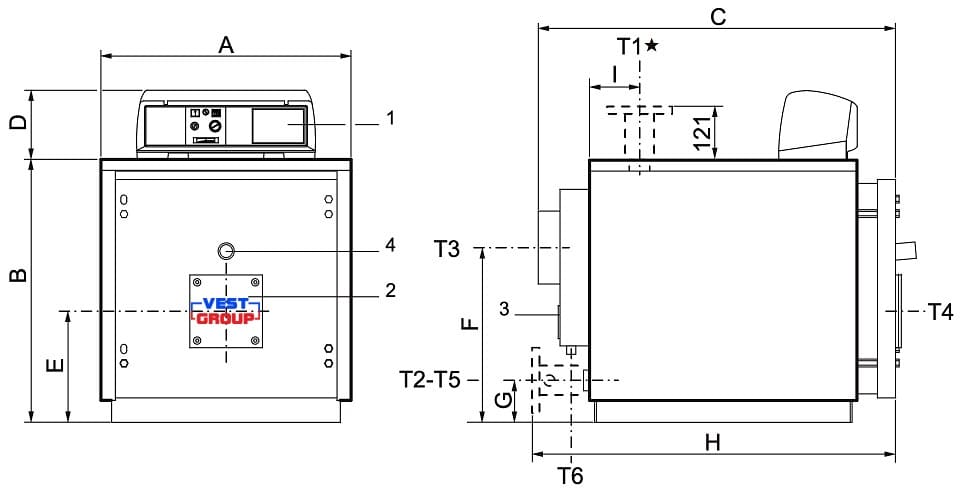

Габаритные и присоединительные размеры котла Unical Tristar 2S 120
|
1 Панель управления 2 Фланец для установки горелки 3 Дверцы для очистки дымовой камеры 4 Смотровое стекло для контроля пламени |
Т1 Линия отопительной системы Т2 Обратная линия системы отопления Т3 Подключение дымохода Т4 Подключение горелки |
Т5 Слив котла Т6 Слив конденсата |
| A | B | C | D | E | F | G | I |
| 760 | 722 | 1210 | 190 | 350 | 500 | 130 | 157 |
| Подключение | ||||
| T1 / T2 | T3 | T4 | T5 | T6 |
| UNI 228 | Øe мм | Øi мм | UNI 228 | Øe мм |
| G 2 | 200 | 180 | G 3/4 | 40 |
| Основные параметры | ||
| Серия продукта | TRISTAR 2S | |
| Тип котла | водогрейный | |
| Вид котла | жаротрубный | |
| Конструкция котла | двухходовой | |
| Полезная мощность | 120 кВт | |
| Вид топлива | газ | |
| Максимальный КПД | 96 % | |
| Робочее давление | до 6 бар | |
| Температура теплоносителя, min | 55 °C | |
| Температура выходных газов | 105,7 °C | |
