Жаротрубный трехходовой котел Unical Ternox D 2P 6000
Высокотемпературный промышленный водогрейный котел TERNOX D 2P 6000 кВт с омываемой топкой. Рабочее давление – 6 бар. Более высокое давление на заказ. Рабочая температура до 110°C.
Возможность поставки котла с КПД 94-95%. Внутри дымогарных труб, образующих трубный пучок третьего хода дымовых газов, а именно, на его конечном участке, установлены алюминиевые профили завальцованы в дымовую трубу, что значительно увеличивает КПД.
Преимущества и особенности котла Unical Ternox D 2P 6000
- Гибкость использования благодаря сертифицированному диапазону мощностей;
- Низкие выбросы NOx
- Выбросы NOx – 50 мг/кВт*ч. при использовании горелок с рециркуляцией дымовых газов (FGR);
- Двойная передняя дверь для удобной прочистки трубных пучков;
- Двойной ревизионный люк для удобной инспекции котла;
- Внутренняя изоляция двери с помощью супер легкого перерабатываемого бетона;
- Изоляция тела котла с помощью крепких матов из минеральной ваты;
- Возможность установки с одно-/двух- и модуляционными горелками на газовом, дизельном топливе и мазуте;

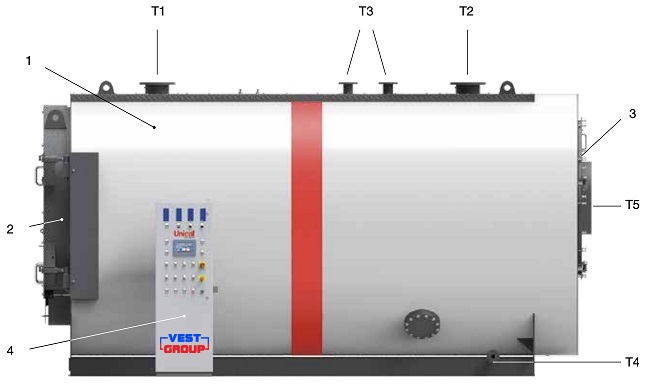

Конструкция котла Ternox D 2P 6000
|
1 Корпус котла 2 Двери котла 3 Короб сбора дымовых газов 4 Панель управления |
Т1 Линия подачи отопительного контура Т2 Обратная линия системы отопления Т3 Подключение ПСК Т4 Слив котла T5 Подключение дымохода |
| Подключение | |||
| T1 / T2 | T3 | T4 | T5 |
| Ø мм | Ø мм | Ø мм | Øi мм |
| 250 | 100 | 1" 1/2 | 604 |
Технические характеристики котла Unical Ternox D 2P 6000
| Номинальная мощность | Максимальная мощность | КПД при 100% нагрузке | Объем воды | Аэродинамическое сопротивление | Гидравлическое сопротивление | Вес |
| кВт | кВт | % | л | мбар | мбар | кг |
| 6000 | 6522 | 92 | 12150 | 10 | 130 | 13000 |

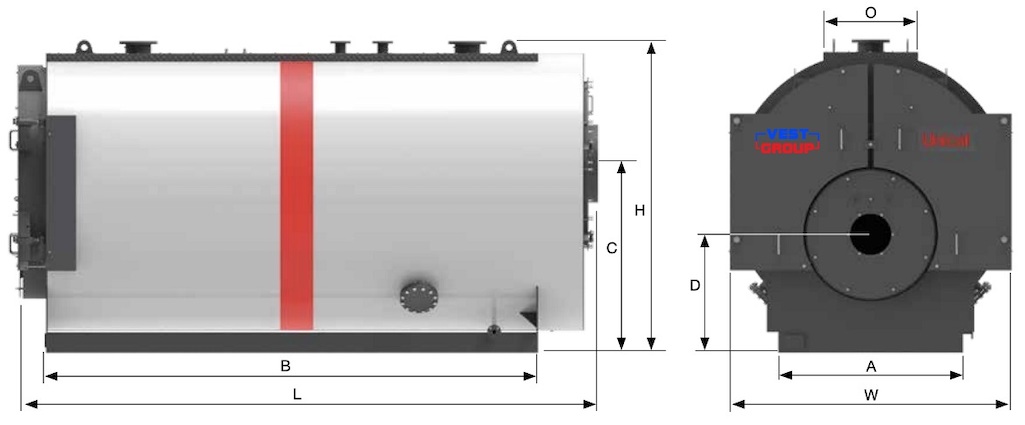

Габаритные и присоединительные размеры котла Unical Ternox D 2P 6000
| W | L | H | A | B | C | D | O |
| мм | мм | мм | мм | мм | мм | мм | мм |
| 2850 | 5983 | 3008 | 1697 | 4000 | 2346 | 1250 | 880 |
| Основные параметры | ||
| Серия продукта | TERNOX D 2P | |
| Тип котла | водогрейный | |
| Вид котла | жаротрубный | |
| Конструкция котла | трехходовой | |
| Полезная мощность | 6000 кВт | |
| Вид топлива | газ | |
| Вид топлива | дизель | |
| Максимальный КПД | 95 % | |
| Робочее давление | до 6 бар | |
| Температура теплоносителя, min | 55 °C | |
