Жаротрубный трехходовой котел Unical Ternox 2S 6300 Low NOx
Высокотемпературный промышленный водогрейный котел TERNOX 2S 6300 кВт с омываемой топкой. Рабочее давление – 6 бар. Более высокое давление на заказ. Робочая температура до 110°C
Возможность поставки котла с КПД 94-95%. Внутри дымогарных труб, образующих трубный пучок третьего хода дымовых газов, а именно, на его конечном участке, установлены алюминиевые профили завальцованы в дымовую трубу, что значительно увеличивает КПД.
Преимущества и особенности котла Unical Ternox 2S 6300
- Гибкость использования благодаря сертифицированному диапазону мощностей;
- Низкие выбросы NOx
- Выбросы NOx – 50 мг/кВт*ч. при использовании горелок с рециркуляцией дымовых газов (FGR);
- Одна передняя дверь самоцентрируется и полностью регулируемой системой закрывания;
- Внутренняя изоляция двери с помощью супер легкого перерабатываемого бетона;
- Изоляция тела котла с помощью крепких матов из минеральной ваты;
- Возможность установки с одно-/двух- и модуляционными горелками на газовом, дизельном топливе и мазуте;

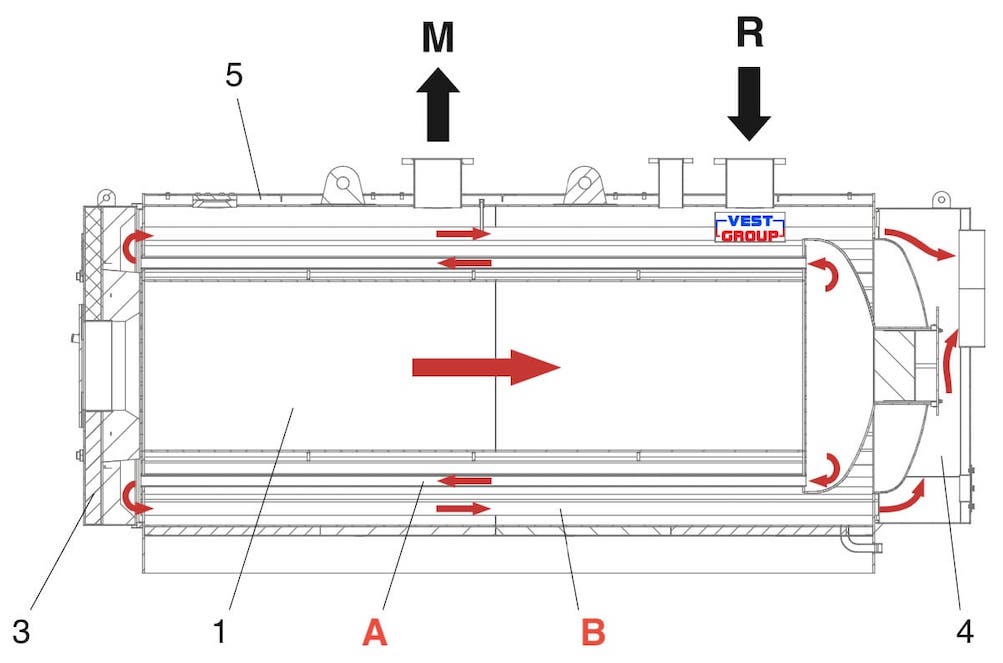

Конструкция котла Ternox 2S 6300
1. Топка; 2. Дымоходные трубы; 3. Дверца с смотровым окошком для контроля пламени; 4. Дымовая камера; 5. Изоляция корпуса; M. Подающая линия; R. Обратная линия; A. Второй ход; B. Третий ход.
Технические характеристики котла Unical Ternox 2S 6300
| Тепловая полезная мощность | Тепловая мощность | Объем котла | Гидравлическое сопротивление | Сопротивление в топке | Рабочее давление | КПД при 30% нагрузке | КПД при полной нагрузке | Вес |
| кВт | кВт | л | м. вод. ст | мбар | бар | % | % | кг |
| 6300 | 6892 | 9760 | 1,1 | 7,6 | 6 | 93,43 | 91,41 | 11500 |

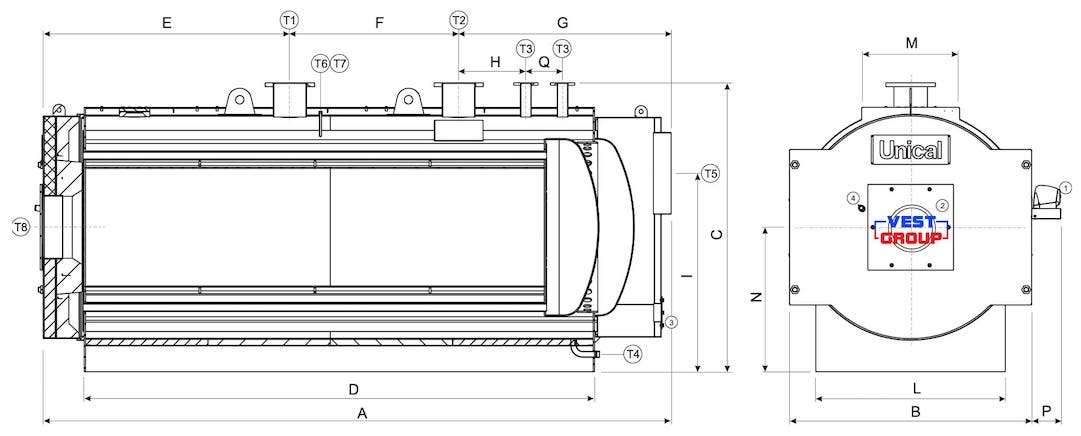

Габаритные и присоединительные размеры котла Unical Ternox 2S 6300
|
1 Панель управления 2 Фланец для установки горелки 3 Дверцы для очистки дымовой камеры 4 Обзорное стекло для контроля пламени |
Т1 Линия подачи отопительного контура Т2 Обратная линия системы отопления Т3 Подключение ПСК Т4 Слив котла |
Т5 Подключение дымохода T6 Гильза для датчика Т7 Гильза для датчика T8 Подключение горелки |
| A | B | C | D | E | F | G | H | I | L | M | N | P | Q |
| 5875 | 2320 | 2700 | 4840 | 2505 | 1510 | 1860 | 550 | 1870 | 1850 | 880 | 1350 | 250 | 350 |
| Подключение | |||||
| T1 / T2 | T3 | T4 | T5 | T6 / T7 | T8 |
| UNI 2278 PN16 | UNI 2278 PN16 | ISO 7/1 | Øi мм | Ø мм | Øe мм |
| DN 250 | DN 100 | Rp 1 1/2 | 724 | 1/2 | 500 |
| Основные параметры | ||
| Серия продукта | TERNOX 2S | |
| Тип котла | водогрейный | |
| Вид котла | жаротрубный | |
| Конструкция котла | трехходовой | |
| Полезная мощность | 6300 кВт | |
| Вид топлива | газ | |
| Вид топлива | дизель | |
| Максимальный КПД | 95 % | |
| Робочее давление | до 6 бар | |
| Температура теплоносителя, min | 55 °C | |
| Температура выходных газов | 174,1 °C | |
