Жаротрубный двухходовой котел Unical Modal 64 кВт
Котлы Modal 64 это современное и надежное отопительное оборудование, предназначенное для монтажа в всех видах котельных. Данный жаротрубный котел производится из высококачественной стали и снабжены реверсивной камерой сгорания, а также полностью омытой топкой. Плоское днище топки обваренное ребрами жесткости усиливает конструкцию котла и увеличивает площадь теплообмена. Котел Modal 64 производится достаточно компактным и надежным. Дверцу котла можно установить таким образом, чтобы она открывалась как на правую, так и на левую сторону, что значительно облегчает процесс установки котла. Увеличенная на 50% термоизоляция котла Modal значительно увеличивает срок его службы. Этот показатель был достигнут благодаря тому, что его дверь покрыта специальным слоем из стекловолокна.
Котел работает помимо газа на жидком топливе (мазуте, дизеле и др.).
Преимущества котла Modal 64
- Компактные размеры;
- Оптимизация теплообмена, направленное движение теплоносителя;
- Особое расположение трубного пучка вверх от центра над топкой, уменьшение образования конденсата;
- Дымовые трубы большой толщины;
- Днище топки усиленное U - образными профилями для большей прочности;
- Внутренняя изоляция дверцы из легкого огнеупорного бетона;
- Передняя дверца с самоцентурирующимся закрыванием;
- Внешняя обшивка из минеральной ваты толщиной 60 мм.

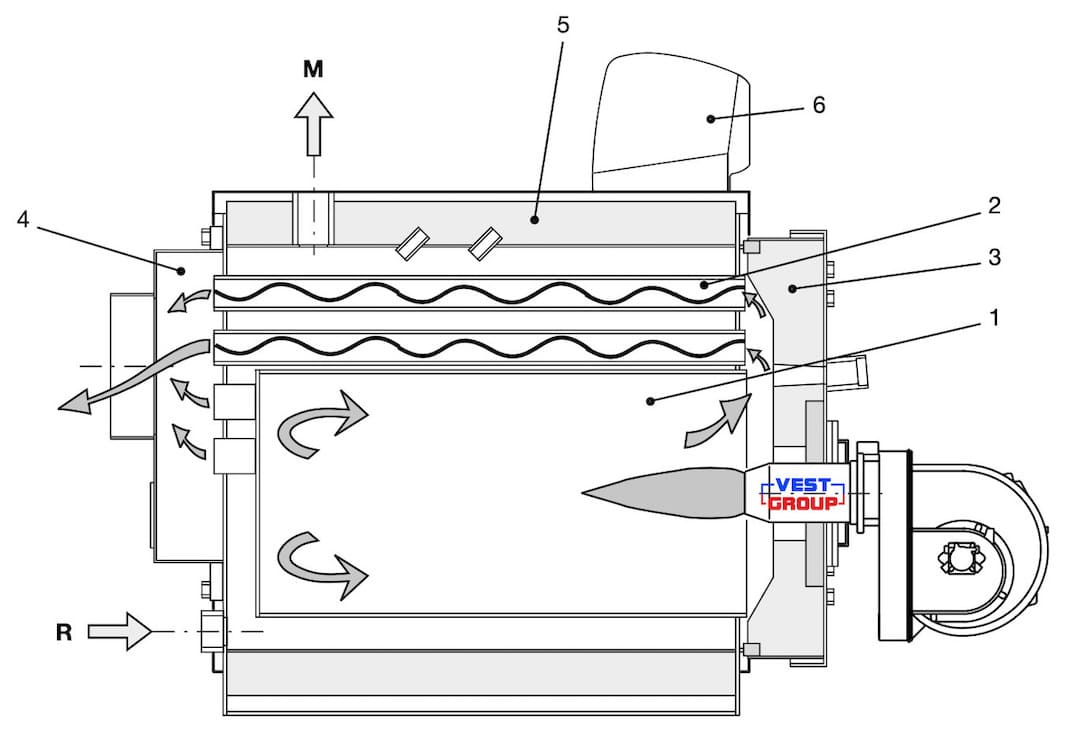

Конструкция котла Modal 64
| 1. Топка; 2. Дымоходные трубы со спиральными турбулизаторами; 3. Дверца с смотровым окошком для контроля пламени; 4. Дымовая камера; 5. Изоляция корпуса; 6. Панель управления. |
Технические характеристики котла Unical Modal 64
| Номинальная полезная мощность | Номинальная мощность | Объем котла | Гидравлическое сопротивление | Сопротивление в топке | Максимальное рабочее давление | КПД при 100% нагрузке | Вес |
| кВт | кВт | л | м. вод. ст | мм. вод. ст | бар | % | кг |
| 64 | 71 | 86 | 0,10 | 1,5 | 6 / 10 | 90,6 | 195 |

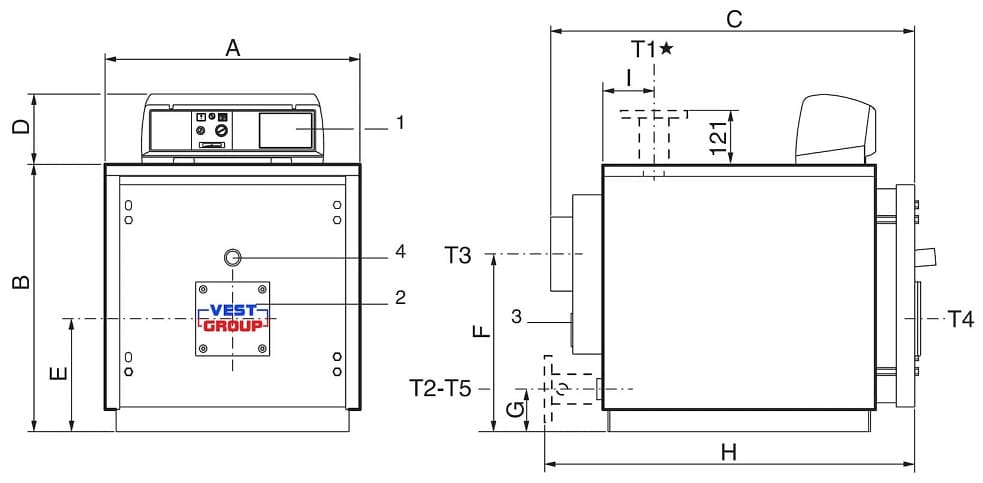

Габаритные и присоединительные размеры котла Unical Модал 64
| A | B | C | D | E | F | G | I | T1 - T2 | T3 | T4 | T5 |
| мм | мм | мм | мм | мм | мм | мм | мм | ISO 7/1 | мм | мм | ISO 7/1 |
| 690 | 722 | 990 | 190 | 305 | 480 | 115 | 147 | 1 1/2" | 200 | 130 | 3/4" |
| Основные параметры | ||
| Серия продукта | MODAL | |
| Тип котла | водогрейный | |
| Вид котла | жаротрубный | |
| Конструкция котла | двухходовой | |
| Полезная мощность | 64 кВт | |
| Вид топлива | газ | |
| Вид топлива | дизель | |
| Максимальный КПД | 91 % | |
| Робочее давление | до 10 бар | |
| Температура теплоносителя, min | 50 °C | |
| Температура выходных газов | 187,0 °C | |
