Жаротрубный двухходовой котел Unical Ellprex 760 кВт
Отопительные котлы Ellprex 760 благодаря простоте конструкции, которая обеспечивает надежность эксплуатации, а также доступной ценой и оптимальным качеством, широко применяются в частном и промышленном строительстве. Благодаря продуманной конструкции оборудования, теплопроизводительность отопительных котлов Элпрекс 760 составляет 94%. Мультитопливные котлы Ellprex 760 оснащены заглушенной топкой цилиндрической формы, в процессе работы факел горелки отражается в сторону дверцы и дымовые газы подаются к трубам газоотводов. Выходя из газоходов, они попадают в газосборник, и далее выводятся в дымовую трубу.
Котел работает на газе и дизеле.
Преимущества и особенности котла Ellprex 760
- Элиптическая форма корпуса: расположение жаровых каналов блока котла над топкой способствует существенному уменьшению образования конденсата;
- Повышение теплообменных свойств с помощью управляемого направления движения теплоносителя в котле;
- Жаровые каналы значительной толщины с противоконденсатным покрытием;
- Конструкция днища топки предусматривает рассеивающий эффект для обеспечения оптимальной теплоотдачи и долговечного использования;
- Защита дверцы топки с использованием специального изоляционного кожуха;
- Автоматическая центровка положения дверцы топки, с возможностью правого или левого открывания;
- Изоляционный слой наружного кожуха мин. ваты толщиной 80 мм;
- Эксплуатация с одно-, двух-, трехступенчатыми и модуляционными горелками;
- Использование турбулизаторов для повышения теплообмена жаровых труб;

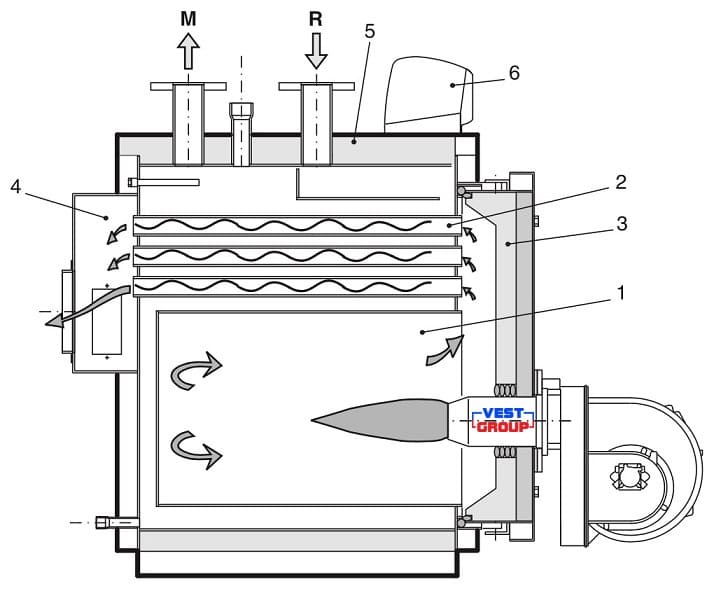

Конструкция котла Ellprex 760
1. Топка; 2. Дымоходные трубы со спиральными турбулизаторами; 3. Дверца с смотровым окошком для контроля пламени; 4. Дымовая камера; 5. Изоляция корпуса; 6. Панель управления.
Технические характеристики котла Unical Ellprex 760
| Номинальная полезная мощность | Номинальная мощность | Объем котла | Гидравлическое сопротивление | Сопротивление в топке | Максимальное рабочее давление | КПД при 30% нагрузке | Камера сгорания | Вес |
| кВт | кВт | л | м. вод. ст | мм. вод. ст | бар | % | м3 | кг |
| 580 - 760 | 630 - 830 | 671 | 0,15 - 0,26 | 29 - 51 | 6 | 93,9 | 0,513 | 1341 |

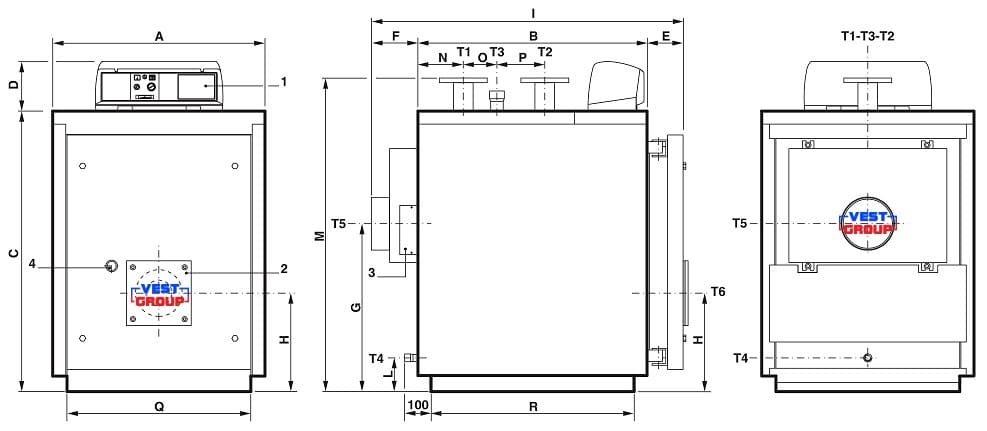

Габаритные и присоединительные размеры котла Unical Ellprex 760
|
1 Панель управления 2 Фланец для установки горелки 3 Дверцы для очистки дымовой камеры 4 Смотровоеое стекло для контроля пламени |
Т1 Линия отопительной системы Т2 Обратная линия системы отопления Т3 Подключение ПСК Т4 Слив котла |
Т5 Подключение дымохода Т6 Подключение горелки |
| A | B | C | D | E | F | G | H | I | L | M* | N | O | P | Q* | R* |
| 1122 | 1605 | 1432 | 190 | 195 | 190 | 765 | 480 | 1089 | 125 | 1540 | 298 | 435 | 440 | 1020 | 1504 |
(*) Минимальные размеры для прохода котла в котельную.
| Подключение | ||||
| T1 / T2 | T3 | T4 | T5 | T6 |
| UNI 2278 PN16 | UNI 2278 PN16 | ISO 7/1 | Øi мм | Ø мм |
| DN 125 | DN 65 | Rp 1 1/4 | 350 | 270 |
| Основные параметры | ||
| Серия продукта | ELLPREX | |
| Тип котла | водогрейный | |
| Вид котла | жаротрубный | |
| Конструкция котла | двухходовой | |
| Полезная мощность | 760 кВт | |
| Вид топлива | газ | |
| Вид топлива | дизель | |
| Максимальный КПД | 94 % | |
| Робочее давление | до 6 бар | |
| Температура теплоносителя, min | 55 °C | |
| Температура выходных газов | 161,0 °C | |
