Жаротрубный двухходовой котел Unical Ellprex 4000 кВт
Отопительные котлы Ellprex 4000 благодаря простоте конструкции, которая обеспечивает надежность эксплуатации, а также доступной ценой и оптимальным качеством, широко применяются в частном и промышленном строительстве. Благодаря продуманной конструкции оборудования, теплопроизводительность отопительных котлов Элпрекс 4000 составляет 94%. Мультитопливные котлы Ellprex 4000 оснащены заглушенной топкой цилиндрической формы, в процессе работы факел горелки отражается в сторону дверцы и дымовые газы подаются к трубам газоотводов. Выходя из газоходов, они попадают в газосборник, и далее выводятся в дымовую трубу.
Котел работает на газе и дизеле.
Преимущества и особенности котла Ellprex 4000
- Элиптическая форма корпуса: расположение жаровых каналов блока котла над топкой способствует существенному уменьшению образования конденсата;
- Повышение теплообменных свойств с помощью управляемого направления движения теплоносителя в котле;
- Жаровые каналы значительной толщины с противоконденсатным покрытием;
- Конструкция днища топки предусматривает рассеивающий эффект для обеспечения оптимальной теплоотдачи и долговечного использования;
- Защита дверцы топки с использованием специального изоляционного кожуха;
- Автоматическая центровка положения дверцы топки, с возможностью правого или левого открывания;
- Изоляционный слой наружного кожуха мин. ваты толщиной 80 мм;
- Эксплуатация с одно-, двух-, трехступенчатыми и модуляционными горелками;
- Использование турбулизаторов для повышения теплообмена жаровых труб;

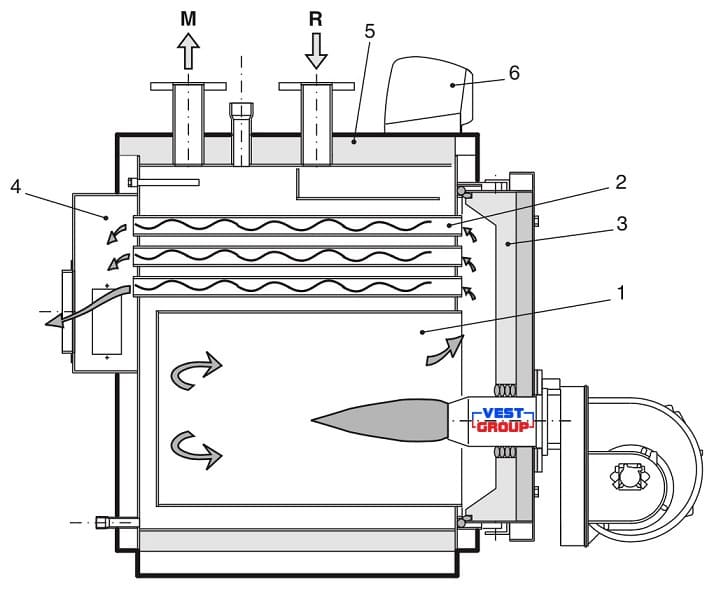

Конструкция котла Ellprex 4000
1. Топка; 2. Дымоходные трубы со спиральными турбулизаторами; 3. Дверца с смотровым окошком для контроля пламени; 4. Дымовая камера; 5. Изоляция корпуса; 6. Панель управления.
Технические характеристики котла Unical Ellprex 4000
| Номинальная полезная мощность | Номинальная мощность | Объем котла | Гидравлическое сопротивление | Сопротивление в топке | Максимальное рабочее давление | КПД при 30% нагрузке | Камера сгорания | Вес |
| кВт | кВт | л | м. вод. ст | мм. вод. ст | бар | % | м3 | кг |
| 3040 - 4000 | 3297 - 4371 | 4455 | 0,54 - 0,85 | 60 - 80 | 6 / 10 | 93,9 | 3,126 | 7500 |

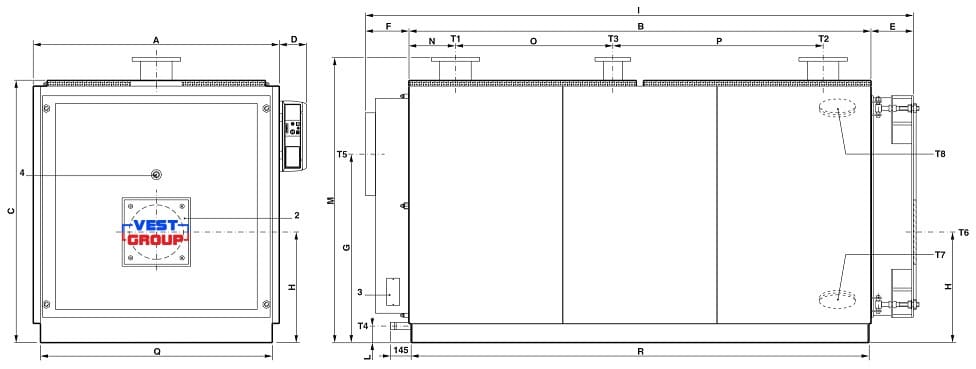

Габаритные и присоединительные размеры котла Unical Ellprex 4000
|
1 Панель управления 2 Фланец для установки горелки 3 Дверцы для очистки дымовой камеры 4 Смотровоеое стекло для контроля пламени |
Т1 Линия отопительной системы Т2 Обратная линия системы отопления Т3 Подключение ПСК Т4 Слив котла |
Т5 Подключение дымохода Т6 Подключение горелки Т7 Слив шлама Т8 Ревизионный люк |
| A | B | C | D | E | F | G | H | I | L | M* | N | O | P | Q* | R* |
| 1970 | 3594 | 2090 | 190 | 325 | 360 | 1535 | 915 | 4279 | 144 | 2271 | 777 | 1060 | 1420 | 1870 | 3564 |
(*) Минимальные размеры для прохода котла в котельную.
| Подключение | ||||
| T1 / T2 | T3 | T4 | T5 | T6 |
| UNI 2278 PN16 | UNI 2278 PN16 | ISO 7/1 | Øi мм | Ø мм |
| DN 250 | DN 125 | Rp 1 1/2 | 620 | 400 |
| Основные параметры | ||
| Серия продукта | ELLPREX | |
| Тип котла | водогрейный | |
| Вид котла | жаротрубный | |
| Конструкция котла | двухходовой | |
| Полезная мощность | 4000 кВт | |
| Вид топлива | газ | |
| Вид топлива | дизель | |
| Максимальный КПД | 94 % | |
| Робочее давление | до 10 бар | |
| Температура теплоносителя, min | 55 °C | |
| Температура выходных газов | 166,0 °C | |
