КЗОТ ARS 250 - стальной твердотопливный промышленный котел мощностью 260 кВт
Стальной твердотопливный котел ARS - 250 с ручной загрузкой топлива предназначен для отопления бытовых, производственных и других помещений, в которых оборудована система центрального отопления, для подготовки и подачи тепла на технологические нужды с использованием в качестве топлива. дров, древесных отходов, опилок и торфяных брикетов, кускового торфа, каменного угля и пеллеты.
Конструкция твердотопливного котла ARS - 250 позволяет максимально эффективно использовать выделяемое тепло при сжигании различных видов низкокалорийного твердого топлива, при этом наибольшая теплопроизводительность котла достигается при сжигании. антрацита.
Эксплуатация твердотопливного котла ARS 250 возможна только в режиме ручной подачи твердого топлива.
Существует возможность перевода котла ARS - 250 в режим работы на природном газе или дизельном топливе, с помощью замены загрузочных дверей и дверей притока воздуха (с вентилятором нагнетания), монтаж соответствующей горелки и установка турбоизоляторов внутри дымогарных труб.
Топливом для котла ARS - 250 служат дрова, уголь, опилки, брикеты (угольные, опилки, торфяные), деревянные соломенные гранулы (или пеллеты).
Преимущества твердотопливного котла ARS - 250:
- Сжигание всех видов топлива с влажностью до 70%;
- Большой объем рабочей камеры сгорания;
- Толщина металла – 6-8 мм;
- Показатели выбросов продуктов горения отвечают всем Европейским экологическим нормам;
- Не высокая удельная тепловая нагрузка топки;
- Бесшовные цельнотянутые трубы;
- Высококачественная теплоизоляция производства Австрии;
- Встроенный экономайзер;
- Автоматизированная система технологической безопасности;
- Возможность изготовления на базе твердотопливных котлов транспортабельных котельных разной мощности (от 100 кВт до 5 МВт);

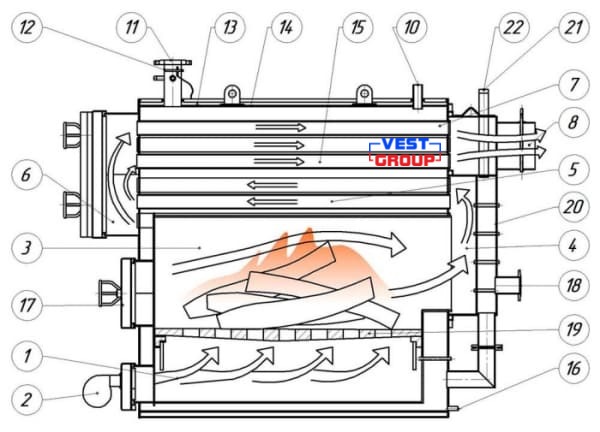

Устройство твердотопливного котла ARS 250
![]() |
|
| 1. Зона подачи воздуха на горение; 2. Вентилятор нагнетания; 3. Топка; 4. Поворотная камера; 5. Вторая дымогарная труба; 6. Поворотная камера (зона чистки котла); 7. Жаровые трубы; 8. Дымосборник; 9,10. Патрубки под предохранительные клапаны; 11. Патрубок обратной воды; |
12. Штуцер под термодатчик; 13. Перегородка; 14. Корпус котла; 15. Жаротрубный узел; 16. Патрубок слива; 17. Дренажный патрубок; 18. Патрубок подачи; 19. Колосниковая решетка; 20. Экономайзер; 21. Патрубок экономайзера. |
Конструктивно котел ARS 250 является горизонтально расположенной цилиндрической сборно-сварной конструкцией, состоящей из корпуса (13) с камерой сгорания (топкой) (3), для улучшения рабочих характеристик и максимального отбора. тепла в конструкцию котла входит встроенный экономайзер (16).
Подвод и отвод теплоносителя - воды осуществляется через патрубки «обратной воды Т2» (14) и «прямой воды Т1» (11). В патрубке подвода воды (обратной воды) расположен дренаж (14) с внешней резьбой 1". На верхней образующей корпуса котла расположены 2 патрубка для монтажа предохранительных клапанов, а также патрубок подключения рециркуляционного насоса котла к экономайзеру (17) (на экономайзер ) (10,17) — один из них для подключения предохранительного клапана, второй – насоса рециркуляции).
Для обеспечения качественного сгорания топлива на дверях притока воздуха в камеру сгорания смонтирован вентилятор нагнетания, загрузка топлива производится через загрузочную дверь.
Твердотопливный котел ARS 250 состоит из зон: подачи воздуха на горение (1), топки (3), зоны чистики котла (6), жаротрубного узла (5,7), встроенного экономайзера (16).
Корпус котла выполнен из углеродистой стали, состоит из двух соосных обыкновений (внутренней и наружной), соединенных между собой в передней части трубной доской. Не считая того, любая обечайка заканчивается своим приварным днищем. В пространстве между обечайками расположены дымоходные трубы конв.активного пучка.
Полость внутренней нижней обечайки корпуса образуется топочную камеру проходного типа. Дымовые газы проходят внутри топки (3) и далее, через поворотную камеру (4), проходят внутри дымогарных труб (5,7), после чего поступают в короб сбора дымовых газов (дымосборник), откуда через патрубок выводятся атмосферу по дымоходу.
> К задней трубной решетке на шпильках крепится дымосборник (дымовой короб), имеющий по периметру уплотнение, аналогичное уплотнению дверцы топки. В верхней части короба расположен дымоотводящий патрубок. В нижней части короба расположен лючок для удаления загрязнений при чистке газоходов и nbsp; патрубок 1/2" для отвода конденсата, образующегося при разогреве воды отопительного контура при первом пуске.
На наружной поверхности корпуса котла закреплена тепловая изоляция.
Габаритные размеры твердотопливного котла ARS 250
| Масса кг |
A мм |
D мм |
H мм |
B мм |
K мм |
N мм |
M мм |
C мм |
Дымоход мм |
Обратный И NW1 |
Прямо И NW2 |
Патрубки под оберегает. клапана Ду, мм |
|
| Eg | Ed | ||||||||||||
| 1600 | 1280 | 1800 | 1850 | 2170 | 540 | 1440 | 690 | 1140 | 300х400 | 80 | 80 | 40 | 40 |

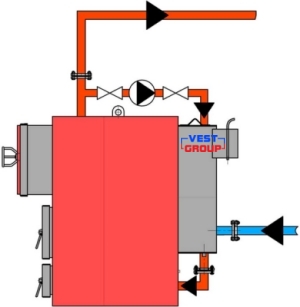

Схема подключения котла ARS 250 с экономайзером и рециркуляционным насосом

| Основные параметры | ||
| Максимальная мощность, кВт | 260 | |
| Наличие автоматики | Да | |
| Способ загрузки топлива | Ручной | |
