Твердотопливный котел с ручной загрузкой топлива КЗОТ ARS 1000

КЗОТ ARS 1000 кВт – стальной твердотопливный промышленный котел мощностью 1000 кВт

Стальной твердотопливный котел ARS-1000 с ручной загрузкой топлива предназначен для отопления бытовых, производственных и других помещений, в которых оборудована система центрального отопления, для подготовки и подачи тепла на технологические нужды с использованием в качестве топлива дров, древесных. отходов, опилок и торфяных брикетов, кускового торфа, каменного угля и пеллеты.

Конструкция твердотопливного котла ARS - 1000 позволяет максимально эффективно использовать выделяемое тепло при сжигании различных видов низкокалорийного твердого топлива, при этом наибольшая теплопроизводительность котла достигается при сжигании антрацита.

Эксплуатация котла ARS 1000 возможна только в режиме ручной подачи твердого топлива.

Существует возможность перевода котла ARS-1000 в режим работы на природном газе или дизельном топливе, заменой загрузочной двери и притока воздуха (с вентилятором нагнетания), монтаж соответствующей горелки и установка турбоизоляторов внутри дымогарных труб.

Топливом для котла ARS-1000 являются дрова, уголь, опилки, брикеты (угольные, опилки, торфяные), деревянные соломенные гранулы (или пеллеты).

Преимущества твердотопливного котла ARS - 1000:

• Сжигание всех видов топлива с влажностью до 70%;
• Большой объем рабочей камеры сгорания;
• Толщина металла – 6-8 мм;
• Показатели выбросов продуктов горения отвечают всем Европейским экологическим нормам;
• Не высокая удельная тепловая нагрузка топки;
• Бесшовные целые трубы;
• Высококачественная теплоизоляция производства Австрии;
• Встроенный экономайзер;
• Автоматизированная система технологической безопасности;
• Возможность изготовления на базе твердотопливных котлов транспортабельных котельных разной мощности (от 1000 кВт до 5 МВт);

Устройство твердотопливного котла ARS 1000

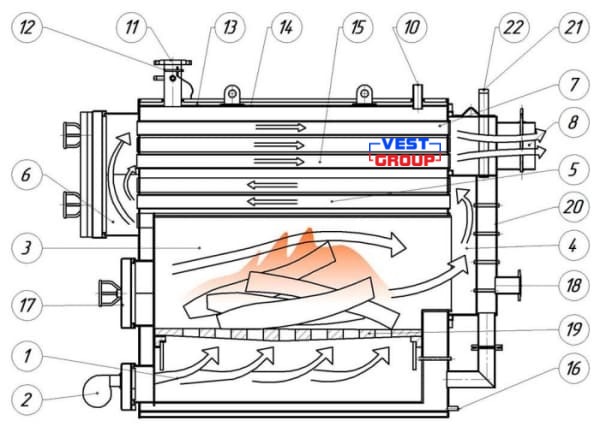

1. Зона подачи воздуха на горение; 2. Вентилятор нагнетания; 3. Топка; 4. Поворотная камера; 5. Вторая дымогарная труба; 6. Поворотная камера (зона чистки котла); 7. Жаровые трубы; 8. Дымосборник; 9,10. Патрубки под предохранительные клапаны; 11. Патрубок обратной воды;	12. Штуцер под термодатчик; 13. Перегородка; 14. Корпус котла; 15. Жаротрубный узел; 16. Патрубок слива; 17. Дренажный патрубок; 18. Патрубок подачи; 19. Колосниковая решетка; 20. Экономайзер; 21. Патрубок экономайзера.

Конструктивно котел ARS 1000 является горизонтально расположенной цилиндрической сборно-сварной конструкцией, состоящей из корпуса (13) с камерой сгорания (топкой) (3), для улучшения рабочих характеристик и максимального отбора тепла в конструкцию котла входит встроенный экономайзер (16). >

>

Подвод и отвод теплоносителя – воды осуществляется через патрубки «обратной воды Т2» (14) и «прямой воды Т1» (11). В патрубке подвода воды (обратной воды) расположен дренаж (14) с внешней резьбой 1". На верхней образующей корпуса котла расположены 2 патрубка для монтажа предохранительных клапанов, а также патрубок подключения рециркуляционного насоса котла к экономайзеру (17) (на экономайзер ) (10,17) — один из них для подключения предохранительного клапана, второй – насоса рециркуляции).

Для обеспечения качественного сгорания топлива на дверях притока воздуха в камеру сгорания смонтирован вентилятор нагнетания, загрузка топлива производится через загрузочную дверь.

Твердотопливный котел ARS 1000 состоит из зон: подачи воздуха на горение (1), топки (3), зоны чистки котла (6), жаротрубного узла (5,7), встроенного экономайзера (16).

Корпус котла выполнен из углеродистой стали, состоит из двух соосных обыкновений (внутренней и наружной), соединенных между собой в передней части трубной доски. Не считая того, любая обечайка заканчивается своим приварным днищем. В пространстве между обечайками рорасположены дымовые трубы конвективного пучка.

Полость внутренней нижней обечайки корпуса образуется топочную камеру проходящего типа. Дымовые газы проходят внутри топки (3) и далее, через поворотную камеру (4), проходят внутри дымогарных труб (5,7) после чего поступают в короб сбора дымовых газов (дымосборник), откуда через патрубок выводятся атмосферу по дымоходу. - -->

К задней трубной решетке на шпильках крепится дымосборник (дымовой короб), имеющий по периметру уплотнения, аналогичное уплотнению дверцы топки. В верхней части короба расположен дымоотводящий патрубок. В нижней части короба расположен лючок для удаления загрязнений при чистке газоходов и nbsp; патрубок 1/2" для отвода конденсата, образующегося при разогреве воды отопительного контура при первом пуске.

На наружной поверхности корпуса котла закреплена тепловая изоляция.

Габаритные размеры твердотопливного котла ARS 1000

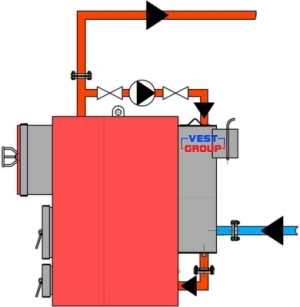

Схема подключения котла ARS 1000 с экономайзером и рециркуляционным насосом
