Altep КТ-2Е 17 - твердотопливный котел мощностью 17 кВт
КТ-2Е - 17 - это твердотопливные отопительные котлы с высоким КПД (79-83%). Данный показатель является достаточно высоким для котлов данного типа. Не много современных твердотопливных котлов могут достигать таких результатов.
Следует отметить среднесуточный режим загрузки топлива котлов КТ-2Е - 17. Камера горения увеличеного объема и специальная конструкция дверци способствуют большей разовой загрузке твердого топлива.
Большая часть твердотопливных котлов длительного горения ТМ "Альтеп" из линейки моделей КТ-2Е -17 независимо от мощности, снабжены двумя ревизионными люками. Первый - для очистки камеры горения от накопившейся золы, второй - для обслуживания теплообменной панели и чистки дымоходного канала.
Технические характеристики котла твердотопливного KT 2E-17
| Параметры | Ед. измерения | КТ-2Е-17 | |
| Номинальная теплопроизводительность (мощность) котла | кВт | 17 | |
| Площадь поверхности теплообмена котла | м2 | 2,5 | |
| Коэфициент полезного действия (каменный уголь) | % | 86 | |
| Размер топки | глубина | мм | 400 |
| ширина | мм | 370 | |
| обьем | дм3 | 84 | |
| Обьем воды в котле | л | 82 | |
| Вес котла (без воды) | кг | 390 | |
| Необходимая тяга топочных газов | Па | 23-30 | |
| Температура уходящих газов | °C | 100-180 | |
| Рекомендуемая минимальная температура воды | °C | 58 | |
| Максимальная температура воды | °C | 85 | |
| Номинальное (максимальное рабочее) давление воды | МПа | 0,15 | |
| Испытательное давление воды, не более | МПа | 0,30 | |
| Потребление электроэнергии | Вт | 85 | |
| Размеры загрузочной дверцы | висота | мм | 230 |
| ширина | мм | 370 | |
| Присоединительные (внешний диаметр) размеры дымохода | мм | 159 | |
| Диаметр патрубков прямой и обратной сетевой воды (Ду) | мм | 50 | |
| Рекомендуемые параметры дымохода | площадь сечения | см2 | 201 |
| внутренний диаметр | мм | 160 | |
| минимальная высота | м | 5 | |
| Диаметр штуцера под предохранительный клапан (Ду) | мм | 15 | |
| Необходимая величина давления срабатывания предохранительного клапана | МПа | 0,20 | |

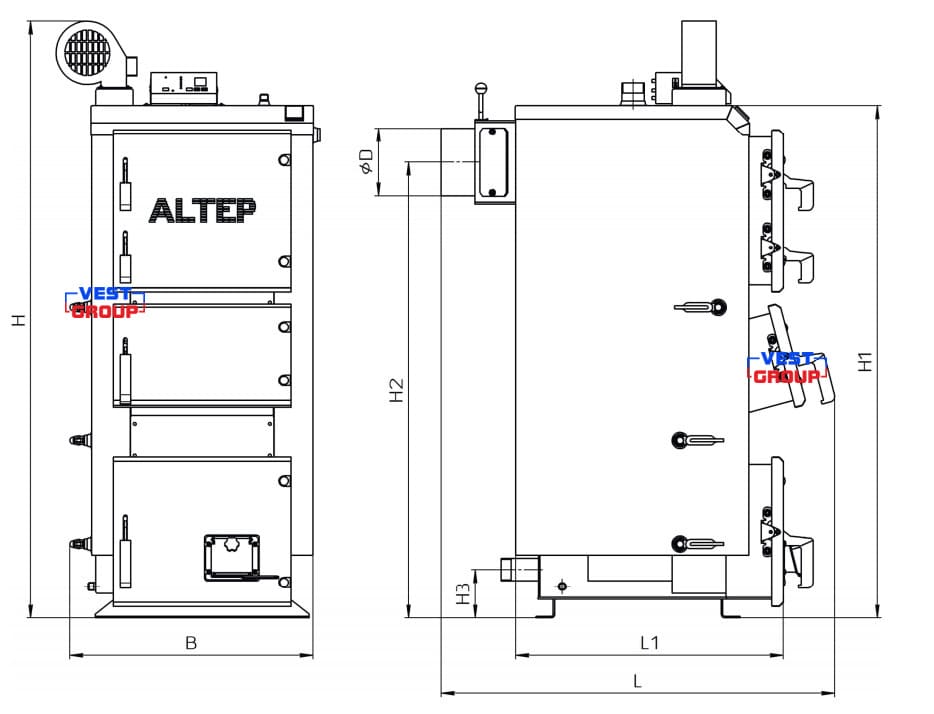

Габаритные, присоединительные размеры твердотопливного котла альтеп КТ 2е-17
| B | мм | 650 |
| H | 1585 | |
| H1 | 1360 | |
| H2 | 1210 | |
| H3 | 130 | |
| L | 1050 | |
| L1 | 715 | |
| D | 159 |

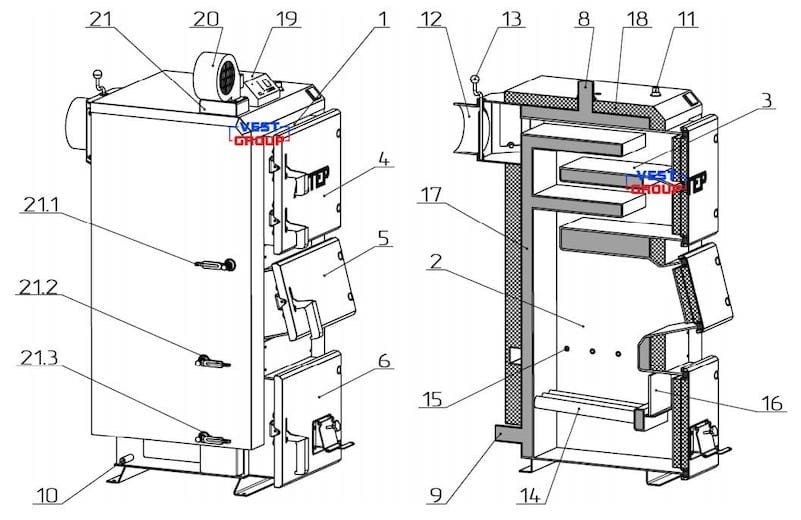

Конструкция котла КТ-2Е 17 Altep
1 - Корпус котла; 2 - камера сгорания (топка) 3 - Конвекционная часть (теплообменник) 4 - Дверцы конвекционной части котла; 5 - Дверь загрузочные; 6 - Дверцы ревизионные; 8 - Патрубок прямой сетевой воды; 9 - Патрубок обратной сетевой воды; 10 - патрубок слива воды из котла; 11 - патрубок под предохранительный клапан; 12 - Боров; 13 - Шибер тяги топочных газов; 14 - Колосниковая решетка; 15 - Воздушные форсунки; 16 - Отражатель; 17 - Водяная оболочка; 18 - Теплоизоляция корпуса; 19 - Блок автоматики управления; 20 - вентилятор; 21 - Канал подачи воздуха на горение; 21.1 - Ручка верхней воздушной заслонки; 21.2 - Ручки средних воздушных заслонок; 21.3 - Ручка нижней воздушной заслонки;
| Основные параметры | ||
| Максимальная мощность, кВт | 17 | |
| Способ установки | напольный | |
| КПД | 86% | |
| Дымоудаление | дымоходный | |
| Тип загрузки | ручная | |
| Камера сгорания | открытая, 0.084 куб. м. | |
| Наличие контура ГВС | нет | |
| Вид топлива | уголь, дрова, торфобрикет, евробрикет | |
