Altep КТ-1Е 20 - твердотопливный котел мощностью 20 кВт
КТ-1Е - 20 - это твердотопливные отопительные котлы с высоким КПД (76-81%). Данный показатель является достаточно высоким для котлов данного типа. Не много современных твердотопливных котлов могут достигать таких результатов.
Следует отметить среднесуточный режим загрузки топлива котлов КТ-1Е - 20. Камера горения увеличеного объема и специальная конструкция дверци способствуют большей разовой загрузке твердого топлива.
Большая часть твердотопливных котлов длительного горения ТМ "Альтеп" из линейки моделей КТ-1Е -20 независимо от мощности, снабжены двумя ревизионными люками. Первый - для очистки камеры горения от накопившейся золы, второй - для обслуживания теплообменной панели и чистки дымоходного канала.
Технические характеристики котла твердотопливного KT 1E-20
| Параметры | Ед. измерения | КТ-1Е-20 | |
| Номинальная теплопроизводительность (мощность) котла | кВт | 20 | |
| Площадь поверхности теплообмена котла | м2 | 2,0 | |
| Коэфициент полезного действия (каменный уголь) | % | 86 | |
| Размер топки | глубина | мм | 460 |
| ширина | мм | 290 | |
| обьем | дм3 | 77 | |
| Обьем воды в котле | л | 79 | |
| Вес котла (без воды) | кг | 335 | |
| Необходимая тяга топочных газов | Па | 20-25 | |
| Температура уходящих газов | °C | 100-180 | |
| Рекомендуемая минимальная температура воды | °C | 58 | |
| Максимальная температура воды | °C | 85 | |
| Номинальное (максимальное рабочее) давление воды | МПа | 0,15 | |
| Испытательное давление воды, не более | МПа | 0,30 | |
| Потребление электроэнергии | Вт | 85 | |
| Размеры загрузочной дверцы | висота | мм | 210 |
| ширина | мм | 290 | |
| Присоединительные (внешний диаметр) размеры дымохода | мм | 159 | |
| Диаметр патрубков прямой и обратной сетевой воды (Ду) | мм | 50 | |
| Рекомендуемые параметры дымохода | площадь сечения | см2 | 201 |
| внутренний диаметр | мм | 160 | |
| минимальная высота | м | 5 | |
| Диаметр штуцера под предохранительный клапан (Ду) | мм | 15 | |
| Необходимая величина давления срабатывания предохранительного клапана | МПа | 0,20 | |

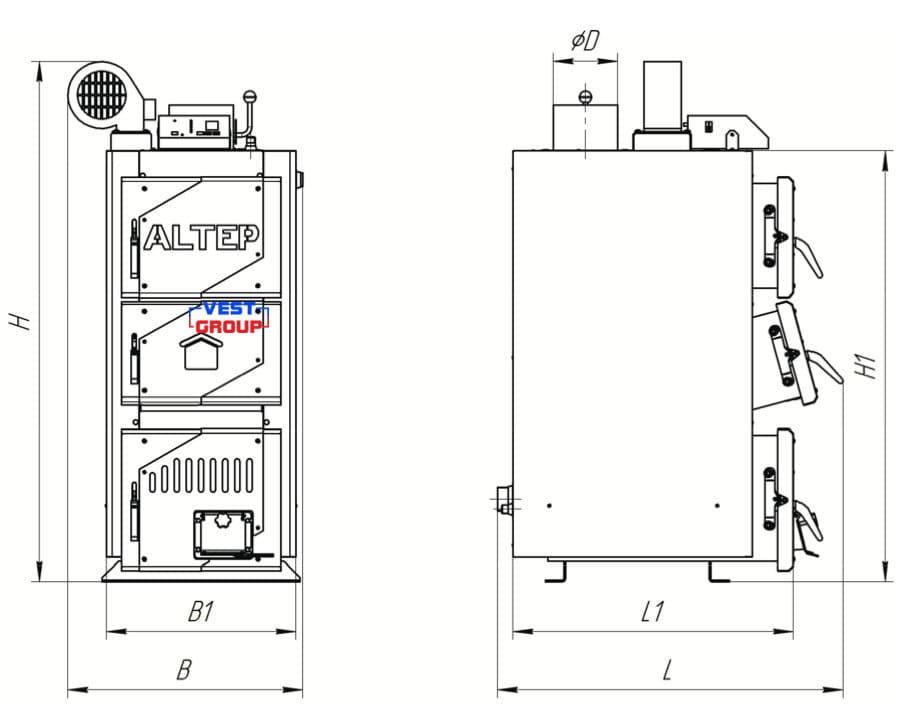

Габаритные, присоединительные размеры твердотопливного котла альтеп КТ 1е-20
| B | мм | 590 |
| B1 | 470 | |
| H | 1450 | |
| H1 | 1230 | |
| L | 910 | |
| L1 | 745 | |
| D | 159 |

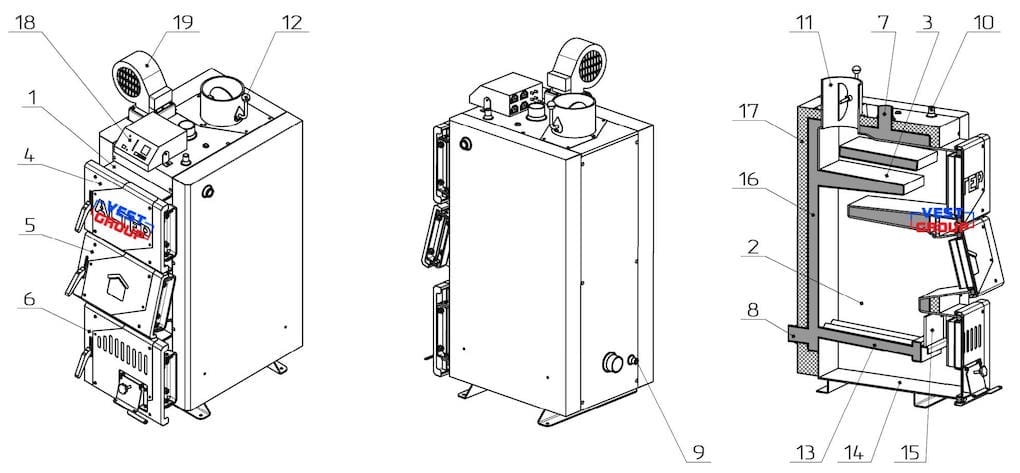

Конструкция котла КТ-1Е 20 Altep
1 - Корпус котла; 8 - патрубок обратной сетевой воды; 15 - Отражатель; 2 - камера сгорания (топка) 9 - патрубок слива воды из котла; 16 - Водяная оболочка; 3 - Конвекционная часть (теплообменник) 10 - патрубок под предохранительный клапан; 17 - Теплоизоляция корпуса; 4 - Дверцы конвекционной части котла; 11 - Дымоход; 18 - Блок автоматики управления; 5 - Дверь загрузочные; 12 - Шибер тяги топочных газов; 19 - вентилятор. 6 - Дверцы ревизионные; 13 - Колосниковая решетка; 7 - Патрубок прямой сетевой воды; 14 - зона накопления золы;
| Основные параметры | ||
| Максимальная мощность, кВт | 20 | |
| Способ установки | напольный | |
| КПД | 0,86 | |
| Дымоудаление | дымоходный | |
| Тип загрузки | ручная | |
| Камера сгорания | открытая, увеличенного объема | |
| Наличие контура ГВС | нет | |
| Вид топлива | уголь, дрова, торфобрикет, евробрикет | |
