Altep КТ-3Е-SH 200 TRIO UNI PELLET - твердотопливный котел на пеллетах c горелкой ретортного типа мощностью 200 кВт
КТ-3Е-SH - 200 кВт - это твердотопливные отопительные котлы с высоким КПД (91%). Данный показатель является достаточно высоким для котлов данного типа. Не много современных твердотопливных котлов могут достигать таких результатов.
Пеллетные котлы длительного горения с автоподачей топлива и установленной горелкой ретортного типа.
Большая часть твердотопливных котлов длительного горения ТМ "Альтеп" из линейки моделей КТ-3Е-SH - 200 кВт независимо от мощности, снабжены двумя ревизионными люками. Первый - для очистки камеры горения от накопившейся золы, второй - для обслуживания теплообменной панели и чистки дымоходного канала.
Технические характеристики котла твердотопливного KT-3E-SH 200 кВт
| Параметры | Ед. измерения | КТ-3Е-200 | |
| Номинальная теплопроизводительность (мощность) котла | кВт | 200 | |
| Площадь поверхности теплообмена котла | м2 | 16,5 | |
| Коэфициент полезного действия (древесные пеллеты) | % | 91 | |
| Расход топлива при номинальной мощности | кг/час | 52,0 | |
| Емкость бункера для топлива | дм3 | 1240 | |
| Обьем воды в котле | л | 425 | |
| Вес котла (без воды) | кг | 1850 | |
| Необходимая тяга топочных газов | Па | 23-30 | |
| Температура уходящих газов | °C | 100-180 | |
| Рекомендуемая минимальная температура воды | °C | 58 | |
| Максимальная температура воды | °C | 85 | |
| Номинальное (максимальное рабочее) давление воды | МПа | 0,20 | |
| Испытательное давление воды, не более | МПа | 0,30 | |
| Потребление электроэнергии | Вт | 660 | |
| Присоединительные (внешний диаметр) размеры дымохода | мм | 348 | |
| Диаметр патрубков прямой и обратной сетевой воды (Ду) | мм | 100 | |
| Рекомендуемые параметры дымохода | площадь сечения | см2 | 908 |
| внутренний диаметр | мм | 350 | |
| минимальная высота | м | 11 | |
| Диаметр штуцера под предохранительный клапан (Ду) | мм | 50 | |
| Максимальная производительность вентилятора | м3/час | 600 | |
| Необходимая величина давления срабатывания предохранительного клапана | МПа | 0,25 | |

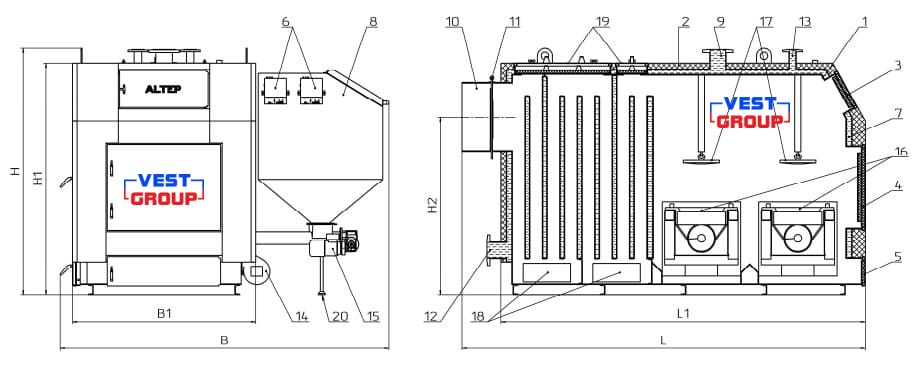

Габаритные, присоединительные размеры пеллетного твердотопливного котла альтеп КТ-3Е-SH 200 кВт
| B | мм | 2710 |
| B1 | 1380 | |
| H | 1760 | |
| H1 | 1640 | |
| H2 | 1316 | |
| L | 2110 | |
| L1 | 1800 |
Конструкция котла TRIO PELLET КТ-3Е-SH 200 кВт Altep
1 – Корпус котла; 2 – теплоизоляция корпуса; 3 – Дверцы топки; 4 – Дверцы ревизионные; 5 – Дверца зольника; 6 – Контроллеры; 7 – Водяная оболочка; 8 – Бункеры для топлива; 9 – Патрубок прямой сетевой воды; 10 – Боров; 11 – Шибер; 12 – Патрубок обратной сетевой воды; 13 – Патрубки под предохранительные клапаны; 14 – Вентиляторы; 15 – Мотор-редукторы шнековых устройств; 16 – Реторты; 17 – Дефлекторы; 18 – Дверца боковая; 19 – Дверца верхняя; 20 – Опора шнекового узла.
| Основные параметры | ||
| Максимальная мощность, кВт | 200 | |
| Способ установки | напольный | |
| КПД | 83% | |
| Дымоудаление | дымоходный | |
| Емкость бункера для топлива, дм3 | 840 | |
| Тип загрузки | автоматическая | |
| Наличие контура ГВС | нет | |
| Вид топлива | пеллета, мелкий уголь (эко-горошек) | |
