Altep КТ-3Е-N 400 TRIO UNI PLUS - твердотопливный котел длительного горения мощностью 400 кВт
КТ-3Е-N - 400 кВт - это твердотопливные отопительные котлы с высоким КПД (79-83%). Данный показатель является достаточно высоким для котлов данного типа. Не много современных твердотопливных котлов могут достигать таких результатов.
Следует отметить среднесуточный режим загрузки топлива котлов КТ-3Е-N - 400 кВт. Камера горения увеличеного объема и специальная конструкция дверци способствуют большей разовой загрузке твердого топлива.
Большая часть твердотопливных котлов длительного горения ТМ "Альтеп" из линейки моделей КТ-3Е-N - 400 кВт независимо от мощности, снабжены двумя ревизионными люками. Первый - для очистки камеры горения от накопившейся золы, второй - для обслуживания теплообменной панели и чистки дымоходного канала.
Технические характеристики котла твердотопливного KT-3E-N 400 кВт
| Параметры | Ед. измерения | КТ-3Е-N 400 | |
| Номинальная теплопроизводительность (мощность) котла | кВт | 400 | |
| Площадь поверхности теплообмена котла | м2 | 37,0 | |
| Коэфициент полезного действия (каменный уголь) | % | 86 | |
| Размер топки | глубина | мм | 1350 |
| ширина | мм | 1200 | |
| обьем | дм3 | 2060 | |
| Обьем воды в котле | л | 970 | |
| Вес котла (без воды) | кг | 3150 | |
| Необходимая тяга топочных газов | Па | 23-30 | |
| Температура уходящих газов | °C | 100-180 | |
| Рекомендуемая минимальная температура воды | °C | 58 | |
| Максимальная температура воды | °C | 85 | |
| Номинальное (максимальное рабочее) давление воды | МПа | 0,20 | |
| Испытательное давление воды, не более | МПа | 0,30 | |
| Потребление электроэнергии | Вт | 485 | |
| Размеры загрузочной дверцы | висота | мм | 650 |
| ширина | мм | 795 | |
| Присоединительные (внешний диаметр) размеры дымохода | мм | 498 | |
| Диаметр патрубков прямой и обратной сетевой воды (Ду) | мм | 125 | |
| Рекомендуемые параметры дымохода | площадь сечения | см2 | 1885 |
| внутренний диаметр | мм | 500 | |
| минимальная высота | м | 13 | |
| Диаметр штуцера под предохранительный клапан (Ду) | мм | 2x50 | |
| Необходимая величина давления срабатывания предохранительного клапана | МПа | 0,25 | |

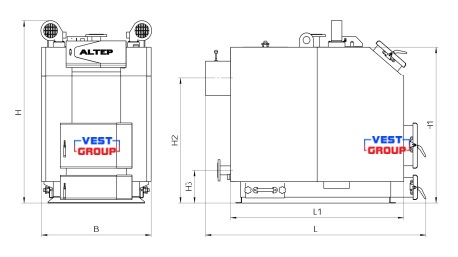

Габаритные, присоединительные размеры твердотопливного котла альтеп КТ-3Е-N 400 кВт
| B | мм | 1420 |
| H | 2010 | |
| H1 | 1740 | |
| H2 | 1340 | |
| H3 | 355 | |
| L | 3200 | |
| L1 | 2725 |

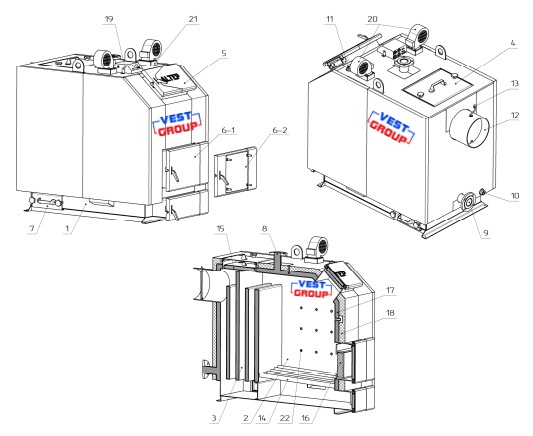

Конструкция котла КТ-3Е-N 400 кВт Altep
1 – Корпус котла; 2 – Камера згоряння (топка); 3 – Конвекційна частина (теплообмінник); 4 – Дверцята конвекційної частини котла; 5 – Дверцята завантажувальні; 6-1, 6-2 – Дверцята ревізійні *); 7 – Дверцята бічні; 8 – Патрубок прямої мережної води; 9 – Патрубок зворотної мережної води; 10 – Штуцер зливу води з котла; 11 – Штуцер під запобіжний клапан; 12 – Боров; 13 – Шибер тяги топочних газів; 14 – Колосникові грати; 15 – Дверцята зольника; 16 – Відбивач; 17 – Водяна оболонка; 18 – Теплоізоляція корпуса; 19 – Блок автоматики управління; 20 – Вентилятор; 21 – Канал подачі повітря на горіння; 22 – Повітряні форсунки; 23 – Кришка.
| Основные параметры | ||
| Максимальная мощность, кВт | 300 | |
| Способ установки | напольный | |
| КПД | 81% | |
| Дымоудаление | дымоходный | |
| Тип загрузки | ручная | |
| Камера сгорания | открытая, 1.167 куб. м. | |
| Наличие контура ГВС | нет | |
| Вид топлива | уголь, дрова, торфобрикет, евробрикет | |
