Регулятор давления газа REGAL 3 LP
предназначен для снижения высокого входного давления, автоматического поддержания заданного давления на выходе в установленных пределах независимо от изменения входного давления.
Регулятор Francel REGAL 3 LP - пружинный регулятор прямого действия. Благодаря конструкции со сбалансированным клапаном, выходное давление остается постоянным даже при колебаниях входного давления.
REGAL 3 LP оборудован клапаном-отсекателем (Тип VSX2) срабатывающим как по превышению так и по понижению выходного давления. В стандартную комплектацию регуляторов рассчитанных на выходное давление до 180 мбар входит отрегулированный в заводских условиях сбросной клапан. Сбросной клапан настроен на срабатывание при давлении ниже давления срабатывания отсекателя. Для выходного давления выше 180 бар регуляторы REGAL 3 LP поставляются без сбросного клапана в стандартной комплектации . Концепция регулятора позволяет устанавливать его в системах контроля. Регулятор может поставляться без клапана-отсекателя.
Применение регулятора REGAL 3 LP:
Номинальное выходное давление в диапазоне от 0,008 бар до 1,1 бар при производительности до 850 до 3400 м3/час. Клапаны отсекатели VSX2 HP и VSX2 НР перекрывают весь диапазон выходных давлений регулятора.
Исполнения газового регулятора REGAL 3 LP:
- с отсекателем по превышению давления;
- с отсекателем по понижению давления;
- сбросной клапан настроен на срабатывание при давлении выше давления срабатывания отсекателя;
- сбросной клапан на давление выше 180 мбар;
- заглушка вместо сбросного клапана.

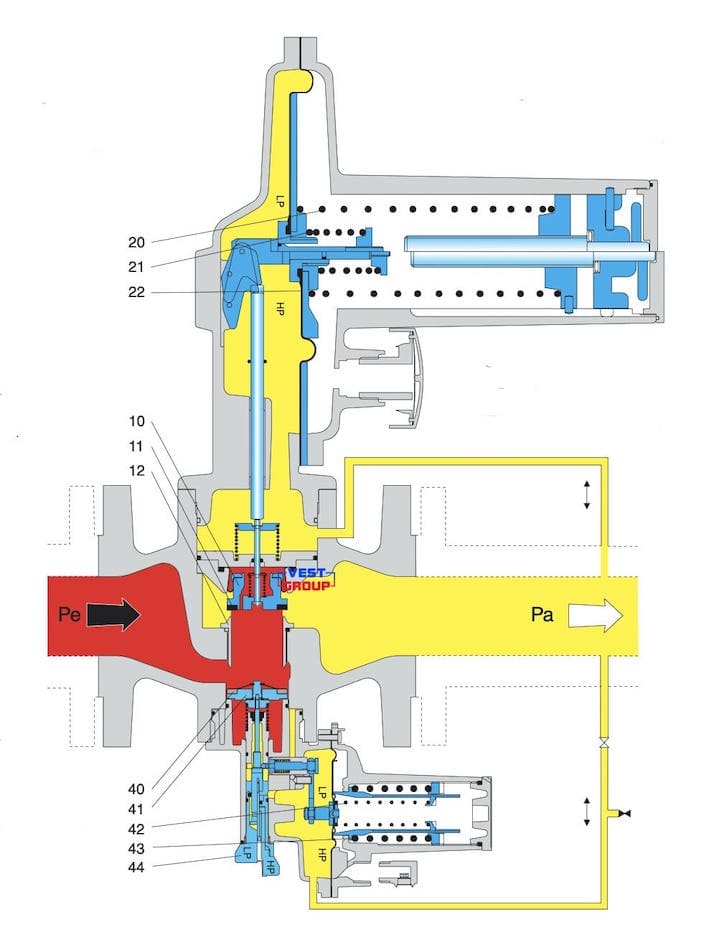

Функционирование регулятора газа Francel REGAL 3 LP
Регулятор газа - понижение давления газа производится сбалансированным клапаном 10 и соплом 12. Герметичное закрытие обеспечивается мягким уплотнением клапана 11, закрывающим сопло 12. Управление давлением производится мембраной 22, на которую с одной стороны действует выходное давление, а с обратной - нагрузка пружины 20, отрегулированная на необходимое значение. Точность регулировки достигается за счет характеристик нагрузочной пружины 20, которая действует на мембрану 22 привода . Выходное давление в диапазоне от 8 до 210 мбар устанавливается заменой пружины 20. Для давления от 210 до 300 мбар необходима специальная мембрана и уменьшающая тарелка.
Отсекатель регулятора газа - встроенный клапан-отсекатель 41 перекрывает поток газа при превышении выходного давления или понижении выходного давления. Герметичное закрытие обеспечивается мягким уплотнением диска 40 и перекрывающего сопло 12. Точки срабатывания по максимуму и минимуму настраиваются отдельно. Широкий диапазон значений срабатывания обеспечивается заменой пружин (по максимальному давлению 43, пo минимальному - 42). После срабатывания отсекатель приводится в рабочее состояние кнопкой 44. Встроенный байпас в клапане отсекателя облегчает взвод.
Технические характеристики газового регулятора Тартарини REGAL 3 LP
| Область применения | природный газ, сжатый воздух, азот и т.д. |
| Входное давление | 10 бар |
| Выходное давление | 0,008 до 1,1 бар |
| Производительность | 3400 м3/ч |
| Входной диаметр | 50 мм |
| Выходной диаметр | 50 мм |
| Рабочая температура | -40 до +71 °С |
| Точность | 10 |
| Материалы регулятора: | |
| - корпус | ковкий чугун |
| - клапан | алюминий |
| - диск клапана | нитрил |
| - сопло | латунь |
| - мембрана | нитрит (армированный) |
| - уплотнения | нитрил |

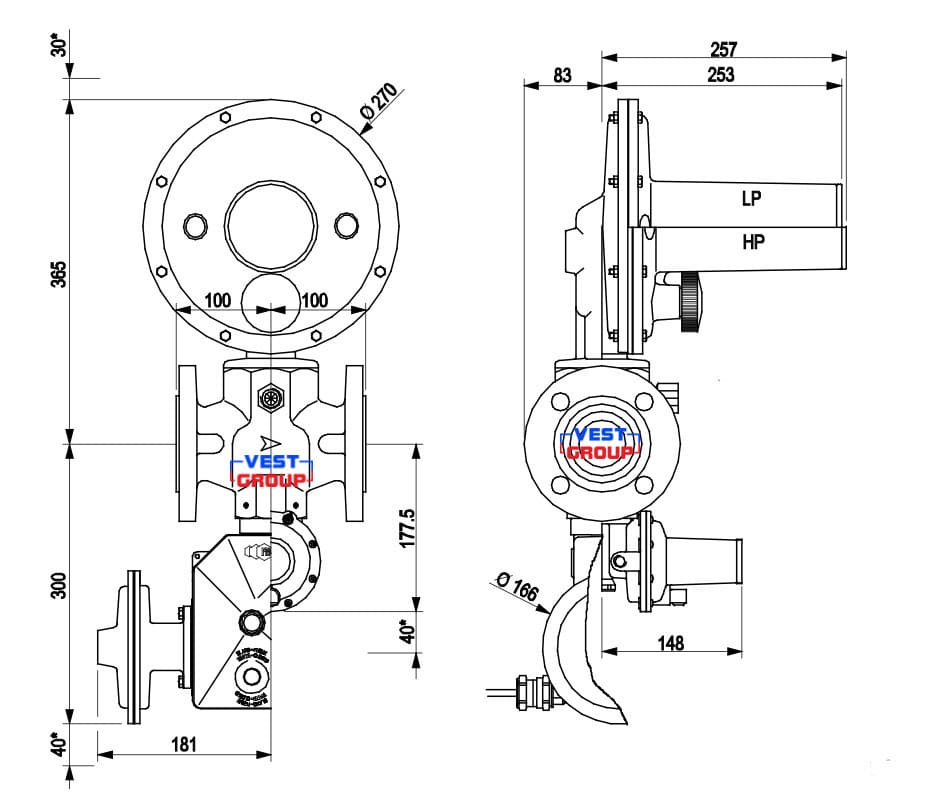

Габаритные размеры регулятора давления газа Regal 3 LP
| Основные параметры | ||
| Серия продукта | REGAL | |
| Пропускная способность | 3400 м³/ч | |
| Входное давление | до 10 бар | |
| Выходное давление | 8 - 1100 мбар | |
| Диаметр подключения | DN 50 | |
| Подключение | фланцевое | |
