Регулятор давления газа Tartarini MBN/65 APA

Газовый регулятор давления Tartarini MBN 65 APA

может использоваться с природным или промышленным газом, пропаном, воздухом и другими газами, при условии соответствующей очистки и низким содержанием бензола.

Основные характеристики регулятора MBN/65-APA:

• Нормально открытый регулятор
• Сбалансированный клапан
• Широкий диапазон регулируемого давления
• Полное закрытие при нулевом расходе
• Простота обслуживания
• По заказу комплектуется предохранительным запорным клапаном по максимальному и/или минимальному давлению

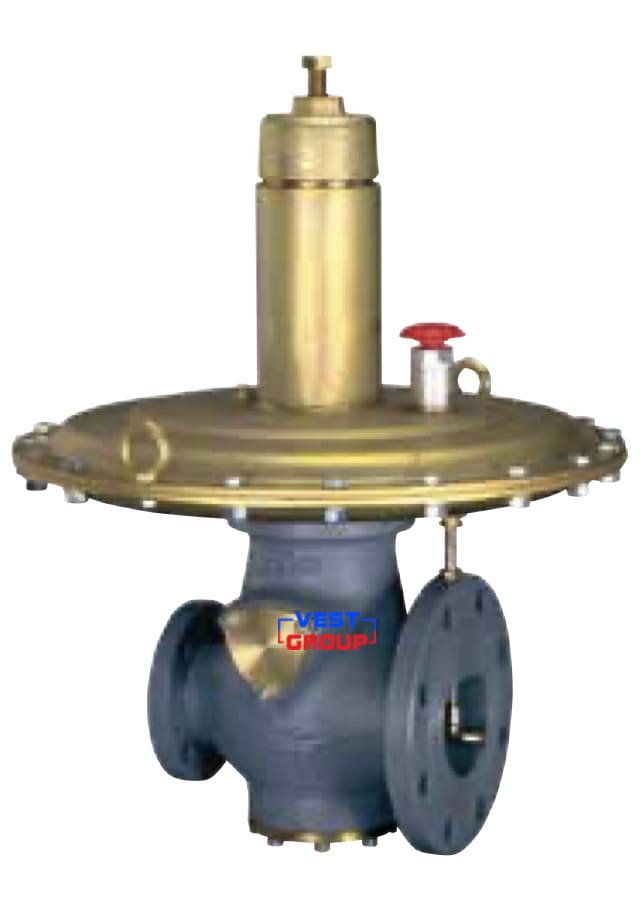

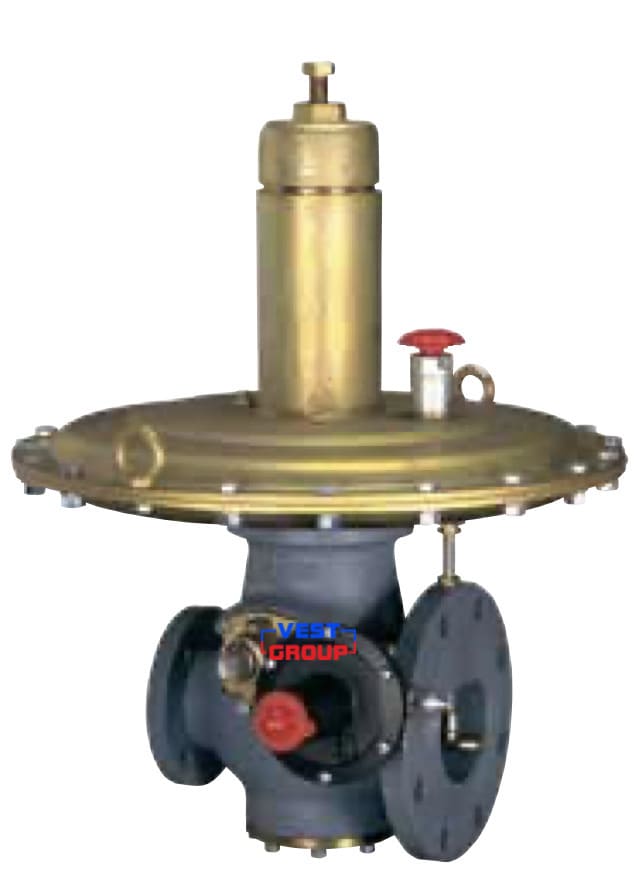

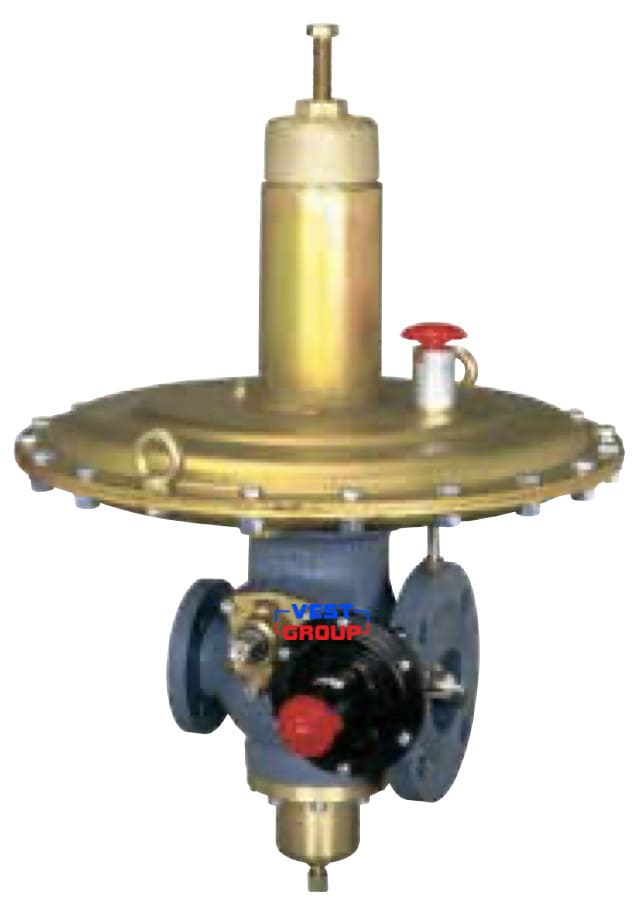

Регулятор MN 65 APA	Регулятор MBN 65 APA + ПЗК	MBN-M 65 APA Монитор + ПЗК

Технические характеристики газового регулятора Tartarini серии MBN/65-APA

Функционирование регулятора Tartarini MBN/65-APA

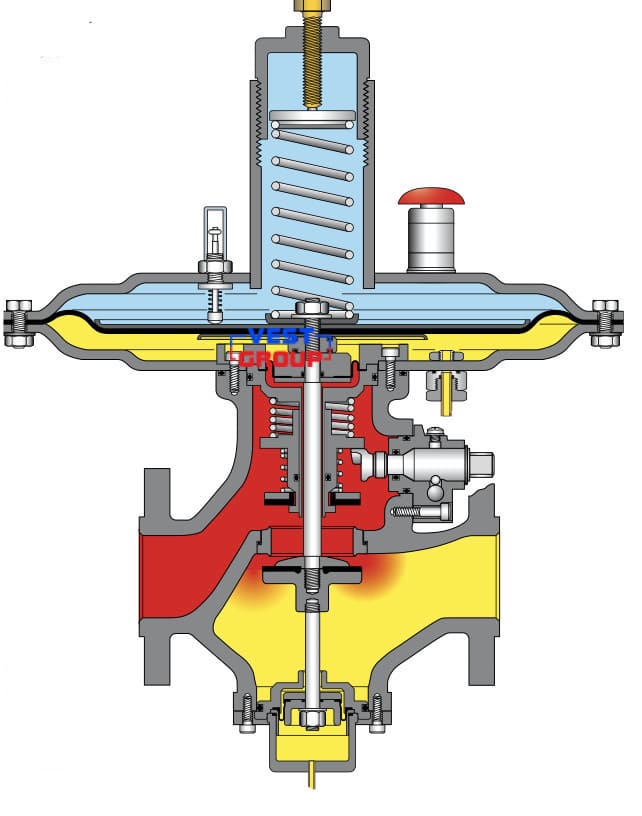

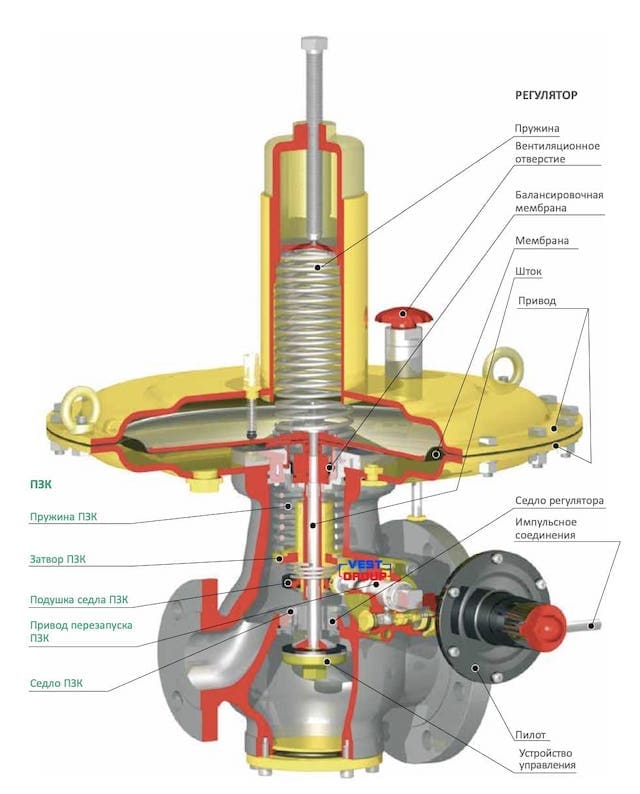

КАК РАБОТАЕТ РЕГУЛЯТОР MBN/65-APA

Положение регулирующего клапана зависит от передвижения исполнительного механизма (пружина-шток-мембрана). Диафрагма разделяет управляющую часть (крышку) регулятора на две камеры. Нижняя камера соединена с выходным давлением Pa, а другая, в которой располагается пружина регулятора, соединена с атмосферой. Когда усилие пружины и выходное давление совпадают, группа мембрана-шток-клапан остается неподвижной, и выходное давление равно точке настройки пружины. Увеличение расхода газа вызывает уменьшение давления на
выходе. Таким образом, усилие пружины будет преодолевать силу действия выходного давления, регулирующий клапан будет открываться до тех пор пока усилие пружины и выходное давление не выровняются. И наоборот если выходное давление возрастает. Точная балансировка регулирующего клапана гарантируется при любых колебаниях входного давления, за счет компенсационной камеры.

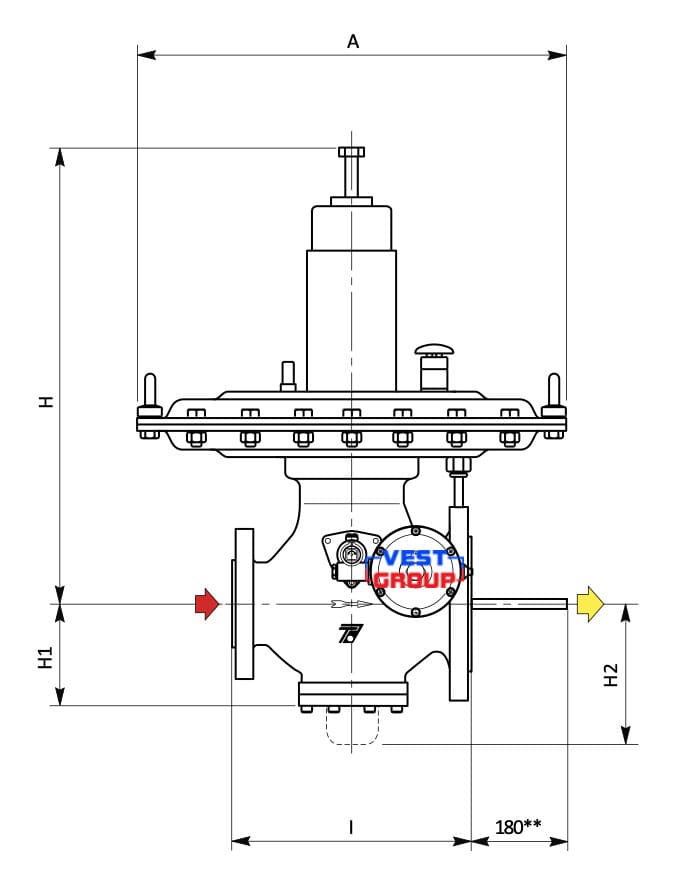

Габаритные размеры регулятора давления газа MBN/65-APA

(*) Только для выходного давления от 20 до 80 мбар.
