Газовый регулятор РДСК-50БМ
предназначен для снижения давления газа производительностью до 1200 м3/ч.
 |
|
|

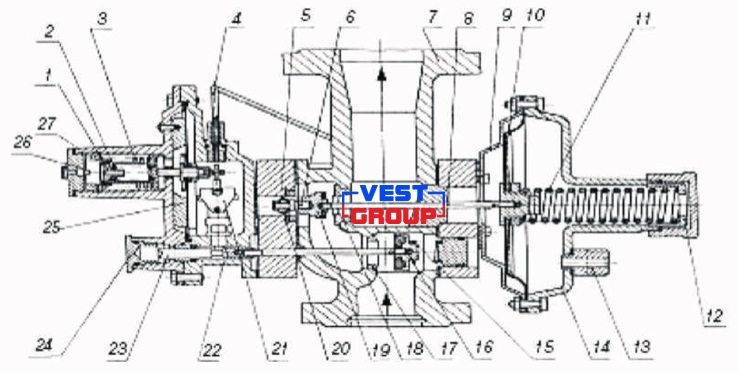

1, 27 - направляющая; 2, 3 – пружина; 4 – трубопровод; 5 – втулка; 6 - шток; 7 – корпус; 8 - шток; 9 – корпус; 10 – мембрана; 11, 15 – пружина; 12 – направляющая; 13 – штуцер; 14 – крышка; 16 - отсечный клапан; 17 – седло отсечного клапана; 18 – седло рабочего клапана; 19 – рабочий клапан; 20 – разгрузочная мембрана; 21 – исполнительный механизм; 22 – отключающее устройство; 23 - шток; 24 – пробка; 25 – мембрана; 26 – пробка. |
Газовый регулятор РДСК-50БМ (см. рисунок) состоит из непосредственно регулятора давления, автоматического отключающего устройства. РДСК-50 имеет дополнительно предохранительный сбросной клапан, расположенный в мембранном узле регулятора с настройкой 1,15 Рвых.
В корпус 7 регулятора запрессованы седло 17 отсечного клапана 16 и седло 18 рабочего клапана 19. Рабочий клапан посредством штока 8 соединен с мембраной 10. В крышке 14 Расположена пружина 11 настройки выходного давления. Отключающее устройство 22 имеет мембрану 25, соединенную с исполнительными механизмом 21, Который с помощью подвижного фиксатора стопорить шток 23, фиксируя открытое положение клапана 16. Настройка отключающего устройства осуществляется пружинами 2 и 3.
Подаваемый к регулятору РДСК-50БМ газ высокого давления, проходя через зазор между рабочим клапаном и седлом, редуцируется до среднего и поступает к потребителю. Импульс выходного давления по трубопроводу поступает из выходного трубопровода в подмембранную полость, которая, в свою очередь, соединен трубопроводом с отключающих устройством. В РДСК-50 импульс от выходного давления подается в подмембранные полости регулятора и отключающего устройства через импульсные трубки, расположенные внутри регулятора. При повышение или снижении настроечных выходного давления сверх заданных значений фиксатор усилием на мембране 25 выводится из зацеплении и клапан 16 перекрывает седло 17. Поступление газа прекращается. Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатыванию отключающего устройства.
Технические характиристики газового регулятора РДСК - 50БМ:
| Наименование параметра | РДСК 50 БМ |
| Тип присоединения | Фланцевое по ГОСТ 12820-80 |
| Диаметр условного прохода присоединения (вход/выход), мм | 32 / 50 |
| Максимальное входное давление, МПа | 1,2 |
| Диапазон настройки выходного давления, кПа | 270... 300 |
| Пропускная способность при максимальном Рвход, нм3/ч | 1 200 |
| Наличие встроенного ПЗК | Да |
| Давление срабатывания ПЗК при повышении выходного давления, кПа | 1,2... 1,5 |
| Давление срабатывания ПЗК при понижении выходного давления, кПа | 0,3... 0,5 |
| Наличее встроенного ПСК | Нет |
| Рабочая среда | Природный газ по ГОСТ 5542-87 |
| Материал корпуса | Алюминий |
| Диаметр седла, мм | 20 |
| Строительный размер, мм | 230 |
| Габаритные размеры, мм (длина/ширина/высота) | 230 / 142 / 450 |
| Масса, не более, кг | 6,5 |
| Основные параметры | ||
| Серия продукта | РДСК | |
| Пропускная способность | 1200 м³/ч | |
| Входное давление | до 12 бар | |
| Выходное давление | 2700 - 3000 мбар | |
| Диаметр подключения | DN 32/50 | |
| Подключение | фланцевое | |
