Газовый регулятор РДНК - 400 М
предназначен для снижения давления газа производительностью 600 м3/ч.
Рассчитан на устойчивую работу при воздействии температуры окружающего воздуха от -40 до +60 °С и относительной влажности до 95% при температуре +35 °С.
 |
|

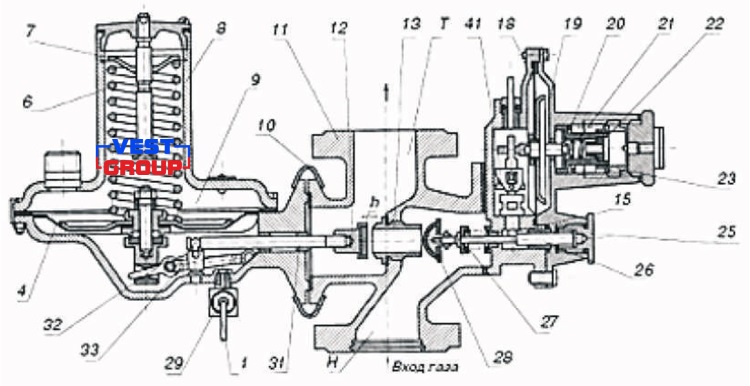

1 — импульсная трубка; 6, 20, 21, 27, 33 - пружины; 4, 18 – мембрана; 7 - нажимная гайка; 8 – стакан; 9 — мембранная камера; 10 - хомут; 11 - корпус; 12 – рабочий клапан; 13 - седло; Т – выходной патрубок; 15 – фиксатор; 19 - отключающее устройство; 22, 23 - регулировочные гайки; 25 - пробка; 26, 31 - штоки; 28 — отсечный клапан; 29 - тройник; 32 — рычажный механизм; 41 - исполнительный механизм; Н – входной патрубок |
Технические характиристики газового регулятора РДНК - 400М:
| Наименование параметра | РДНК 400М |
| Регулируемая среда | природный газ ГОСТ 5542-87 газовая фаза газа сжиженного по ГОСТ 20448-90 |
| Диапазон входного давления, МПа | 0,05-0,6 |
| Диапазон настройки выходного давления, кПа | 2,0-5,0 |
| Диапазон настройки отключающего устройства, кПа: | |
| при повышение выходного давления | (1,2-1,8) Рвых |
| при понижение выходного давления | (0,2-0,5) Рвых |
| Пропускная способность при максимальном входные давлении, м3/ч | 600 |
| Неравномерность регулирования,%, не более | ± 10 |
| Ду присоединительного патрубка, мм: | |
| входа | |
| Основные параметры | ||
| Серия продукта | РДНК | |
| Пропускная способность | 600 м³/ч | |
| Входное давление | до 6 бар | |
| Выходное давление | 20 - 50 мбар | |
| Диаметр подключения | DN 50 | |
| Подключение | фланцевое | |
