Регулятор давления газа РДГ 80В

Газовый регулятор РДГ - 80В

предназначен для снижения давления газа производительностью до 14600 м3/ч.

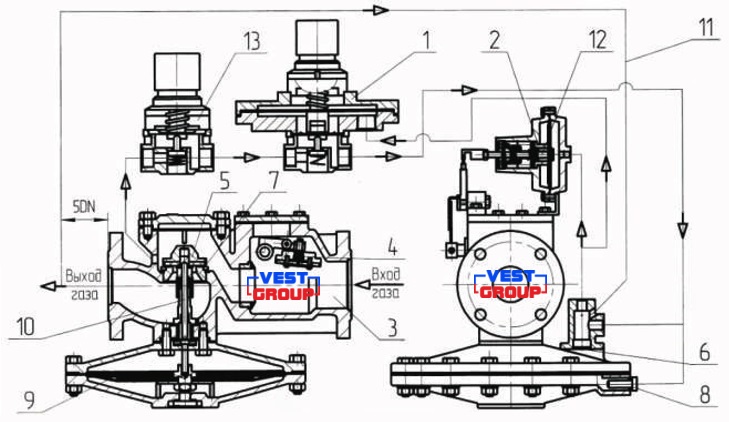

1 – регулятор управления; 2 – механизм контроля; 3 – корпус; 4 – клапан отсечной; 5 – клапан рабочий; 6 - нерегулируемый дроссель; 7 – седло; 8 - регулируемый дроссель; 9 - мембрана рабочая; 10 - шток исполнительного устройства; 11 - трубка импульсная; 12 - шток механизма контроля; 13 - стабилизатор.

Газовый регулятор РДГ-80В имеет корпус 3, внутри которого установлено седло. Мембранный привод состоит из мембраны 5, соединенного с ней штока, на конце которого закреплен клапан. Шток перемещается во втулках направляющей колонки корпуса. Стабилизатор 1 предназначен для поддержания постоянного давления на входе в регулятор управления, т. е. для исключения влияния колебаний входного давления на работу регулятора в целом. Стабилизатор выполнен в виде регулятора прямого действия и включает в себя корпус, узел мембраны с пружинной нагрузкой, рабочий клапан. Газ входного давления поступает через стабилизатор 1 к регулятору управления 7. Вот регулятора управления (для исполнения РДГ - 80Н) или от стабилизатора (для исполнения РДГ-80В) газ через регулируемый дроссель 4 поступает в подмембранную полость, а через импульсную трубку - в надмембранную полость исполнительно устройства. Через дроссель подмембранная полость исполнительно устройства связана с газопроводом за регулятором. Давление в подмембранной полости исполнительно устройства при работе всегда будет больше выходного давления. Надмембранная полость исполнительно устройства находится под воздействием выходного давления.

Регулятор управления (для исполнения РДГ-80Н) или стабилизатора (для исполнения РДГ-80В) поддерживает за собой постоянное давление, поэтому давление в подмембранной полости также будет постоянным (в установленном режиме).

Любые отклонения выходного давления от заданного вызывают изменения давления в надмембранной полости исполнительно устройства, что приводит к перемещению клапана в новое равновесной состояние, соответствующее новым значениям входного давления и расхода, при этом восстанавливается Выходное давление. При отсутствии расхода газа клапан закрыт, что определяется отсутствием управляющего перепада давления в надмембранной полости исполнительно устройства и действием входного давления. При наличии потребления газа образуется управляющий перепад в надмембранной и подмембранной полостям исполнительно устройства, в результате чего мембрана 5 с соединенным с ней штоком, на конце которого закреплен клапан, придет в движение и откроет проход газа через образующуюся щель между уплотнением клапана и седлом. При уменьшении расхода газа клапан под действием управляющего перепада давления в полости исполнительно устройства вместе с мембраной придет в движение в обратную сторону и уменьшит проход газа, а при отсутствии расхода газа клапан перекроет седло. В случае аварийного повышения или понижениях выходного давления мембрана механизма контроля 2 перемещается влево или вправо, шток отсечного клапана выходит из соприкосновения со штоком 6 механизма контроля отсечного клапана, под действием пружины перекрывает вход газа в регулятор.

Технические характиристики газового регулятора РДГ - 80В:
