Регулятор давления газа РДГ 80Н

Газовый регулятор РДГ - 80Н

предназначен для снижения давления газа производительностью до 14600 м3/ч.

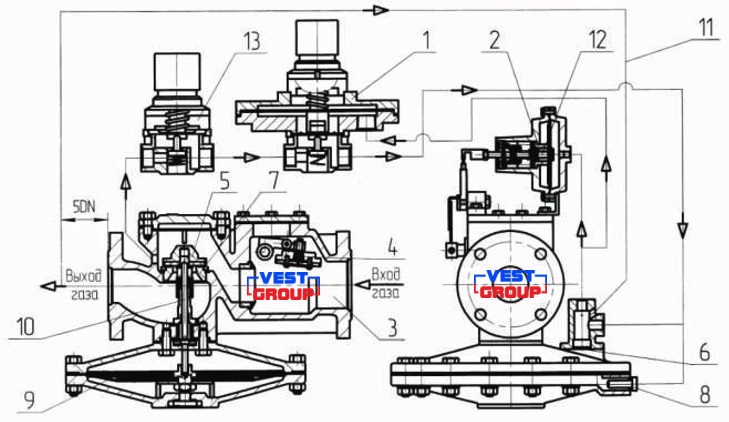

1 – регулятор управления; 2 – механизм контроля; 3 – корпус; 4 – клапан отсечной; 5 – клапан рабочий; 6 - нерегулируемый дроссель; 7 – седло; 8 - регулируемый дроссель; 9 - мембрана рабочая; 10 - шток исполнительного устройства; 11 - трубка импульсная; 12 - шток механизма контроля; 13 - стабилизатор.

Газовый регулятор РДГ - 80Н имеет корпус 3, внутри которого установлено седло. Мембранный привод состоит из мембраны 5, соединенного с ней штока, на конце которого закреплен клапан. Шток перемещается во втулках направляющей колонки корпуса. Стабилизатор 1 предназначен для поддержания постоянного давления на входе в регулятор управления, то есть для исключения влияния колебаний входного давления на работу регулятора в целом. Стабилизатор выполнен в виде регулятора прямого действия и включает корпус, узел мембраны с пружинной нагрузкой, рабочий клапан. Газ входного давления поступает через стабилизатор 1 в регулятор управления 7. Вот регулятор управления (для выполнения РДГ - 80Н) или от стабилизатора (для выполнения РДГ-80В) газ через регулируемый дроссель 4 поступает в подмембранную полость, а через импульсную трубку - в надмембранную полость исполнительного устройства. Через дроссель подмембранная полость исполнительного устройства связана с газопроводом за регулятором. Давление в подмембранной полости исполнительного устройства при работе всегда будет больше выходного давления. Надмембранная полость исполнительного устройства находится под влиянием исходного давления.

Регулятор управления (для выполнения РДГ-80Н) или стабилизатора (для выполнения РДГ-80В) поддерживает за собой постоянное давление, поэтому давление в подмембранной полости также будет постоянным (в установленном режиме).

Любые отклонения выходного давления от заданного вызывают изменения давления в надмембранной полости исполнительного устройства, что приводит к перемещению клапана в новое равновесное состояние, соответствующее новым значениям входного давления и расхода, при этом восстанавливается исходное давление. При отсутствии расхода газа клапан закрыт, что определяется отсутствием управляющего перепада давления в надмембранной полости исполнительного устройства и действием входного давления. При наличии потребления газа образуется управляющий перепад в надмембранной и подмембранной полостях исполнительного устройства, в результате чего мембрана 5 с сообщающимся с ней штоком, на конце которого закреплен клапан, пришедший в движение и откроет проход газа через образующуюся щель между уплотнением и седлом клапана. При уменьшении расхода газа клапан под действием управляющего перепада давления в полости исполнительного устройства вместе с мембраной придет в движение в обратную сторону и уменьшит проход газа, а при отсутствии расхода газа клапан перекроет седло. В случае аварийного повышения или понижения выходного давления мембрана механизма контроля 2 перемещается влево или вправо, шток отсечного клапана выходит из соприкосновения со штоком 6 механизма контроля отсечного клапана, под действием пружины перекрывает вход газа в регулятор.
