Газовый регулятор РДГ - 25 Н(В)
- предназначен для снижения давления газа производительностью до 2210 м3/ч.

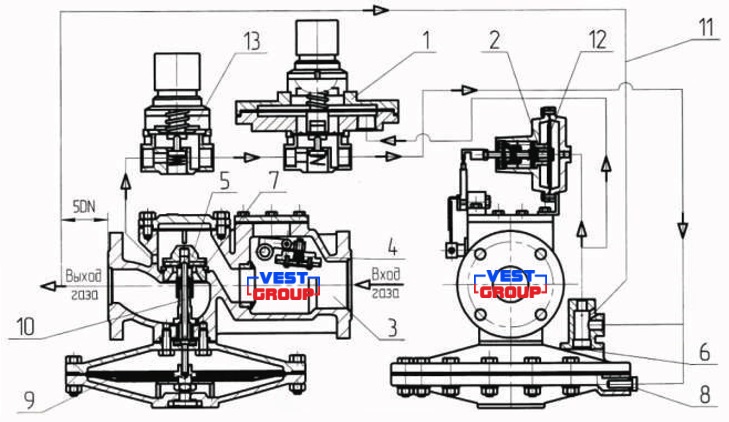

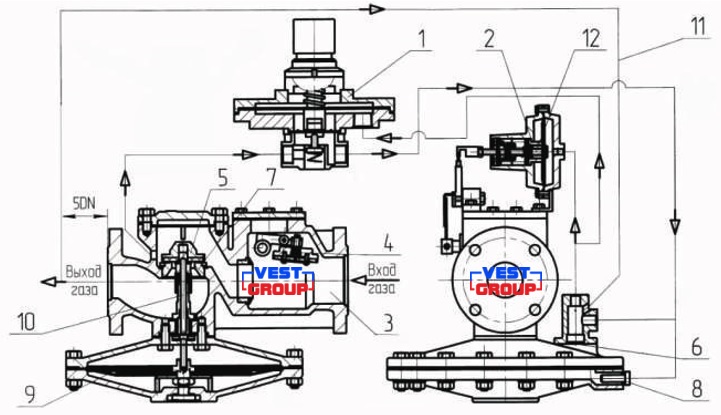

| РДГ-Н | РДГ-В |
 |
 |
| 1 – регулятор управления; 2 – механизм контроля; 3 – корпус; 4 – клапан отсечной; 5 – клапан рабочий; 6 - нерегулируемый дроссель; 7 – седло; 8 - регулируемый дроссель; 9 - мембрана рабочая; 10 - шток исполнительного устройства; 11 - трубка импульсная; 12 - шток механизма контроля; 13 - стабилизатор. | |
Газовый регулятор РДГ-25Н (В) имеет корпус 3, внутри которого установлено седло. Мембранный привод состоит из мембраны 5, соединенного с ней штока, на конце которого закреплен клапан. Шток перемещается во втулках направляющей колонки корпуса. Стабилизатор 1 предназначен для поддержания постоянного давления на входе в регулятор управления, то есть для исключения влияния колебаний входного давления на работу регулятора в целом. Стабилизатор выполнен в виде регулятора прямого действия и включает корпус, узел мембраны с пружинной нагрузкой, рабочий клапан. Газ входного давления поступает через стабилизатор 1 к регулятору управления 7. От регулятора управления (для выполнения РДГ - 25Н(В) или от стабилизатора (для выполнения РДГ-25 Н(В)) через регулируемый дроссель 4 поступает в подмембранную полость , а через импульсную трубку - в надмембранную полость исполнительного устройства.Через дроссель подмембранная полость исполнительного устройства связана с газопроводом за регулятором.Давление в подмембранной полости исполнительного устройства при работе всегда будет больше выходного давления.
Регулятор управления (для выполнения РДГ-25 Н(В) или стабилизатора (для выполнения РДГ-25Н(В) поддерживает за собой постоянное давление, поэтому давление в подмембранной полости также будет постоянным (в установленном режиме).
Технические характеристики газового регулятора РДГ - 25 Н(В):
|
Параметр |
|
|
РДГ-25 |
|
| Максимальное давление, МПа | 1,2 |
| Границы настройки исходного давления, кПа | 30-600 |
| Диаметр седла, мм | 25 |
| Пропускная способность при входном давлении 0,1 МПа и выходном 0,001 МПа по газу с плотностью 0,72 кг/м3, м3/ч | 2200 |
| Неравномерность регулирования, %, не более | ±10 |
| Границы настройки давления срабатывания автоматического выключающего устройства, кПа при понижении выходного давления | 3-30 |
| при повышении исходного давления | 0,03-0,7 |
| Ду присоединительного патрубка, мм входа | 25 |
| выхода | 25 |
| Строительная длина L, мм | 325 |
| Габаритные размеры, мм, не более длины I | 365 |
| ширина B | 440 |
| высота Н | 480 |
| Масса, кг, не больше | 15 |
| Пропускная способность Q м3/ч регуляторов РДГ-25 Н(В), седло Ø 21 мм |
| Основные параметры | ||
| Серия продукта | РДГ | |
| Пропускная способность | 2200 м³/ч | |
| Входное давление | до 12 бар | |
| Выходное давление | 10 - 6000 мбар | |
| Диаметр подключения | DN 25 | |
| Подключение | фланцевое | |
