Газовый регулятор РДБК 1П 200
- предназначен для снижения давления газа производительностью до 70250 м3/ч.
 |
|

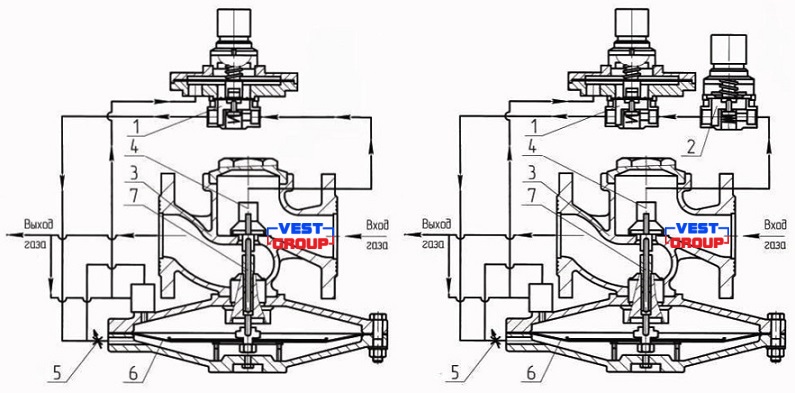

| РДБК-1П-200 | РДБК-1-200 |
|
1 – регулятор управления; 2 – регулятор управления прямого действия; 3 – клапан регулирующий; 4 – клапан регулятора; 5 – дроссель регулирующий; 6 – рабочая мембрана; 7 – шток. |
|
Технические характеристики газового регулятора РДБК - 200:
|
Параметр |
|
|
РДБК-200 |
|
| Максимальное давление, МПа | 1,2 |
| Границы настройки исходного давления, кПа | 60-600 |
| Диаметр седла, мм | 105/140 |
| Пропускная способность максимальна | 70250 |
| ДУ присоединительного патрубка, мм входа | 200 |
| ДУ присоединительного патрубка, мм выхода | 200 |
| Строительная длина L, мм | 650 |
| Габаритные размеры, мм, не более длины I | 695 |
| ширина B | 695 |
| высота Н | 754 |
| Масса, кг, не больше | 300 |
| Основные параметры | ||
| Серия продукта | РДБК | |
| Пропускная способность | 70250 м³/ч | |
| Входное давление | до 12 бар | |
| Выходное давление | 10 - 6000 мбар | |
| Диаметр подключения | DN 200 | |
| Подключение | фланцевое | |
