Газовый регулятор давления Pietro Fiorentini NORVAL 375 TR
представляет собой регулятор давления для газообразных сред, прошедших предварительную подготовку, пригодный для среднего и низкого давления.
Регулятор NORVAL 375 TR представляет собой регулятор нормально открытый и как следствие открывается в случае:
- прорыва основной мембраны;
- отсутствие сигнала регулируемого давления.
Регулятор давления Pietro Fiorentini NORVAL 375 TR представляет собой конструкцию "вход сверху (top entry)", отличается простотой технического обслуживания и возможностью применения опций непосредственно на месте установки. Отличное уравновешивание узлов, на которые воздействуют изменения входного давления, обеспечивает точное регулирование выходного давления.
Основные характеристики работы данного регулятора давления следующие:
- проектное давление PS: до 19 бар,
- проектная температура (газа): -20 0С +60 0С,
- температура окружающей среды: -40 0С +60 0С (с корпусом из стали); -30 0С +60 0С (с корпусом из чугуна); * температура никогда не должна опускаться ниже -20°С, не должен содержать жидкостей и должны быть приняты все меры, чтобы не допустить падения температуры потока газа ниже -20°С,
- диапазон входного давления bpu: 0,1 - 16 бар,
- диапазон возможной регулировки Wd: 900 - 4400 мбар,
- класс точности АС: до 5,
- класс давления закрытия SG: до 10,
- имеющиеся размеры Ду: 1", 1 1/2", 2", 2 1/2", 3", 4"
- фланцевые соединения: ANSI 150 или Ру16

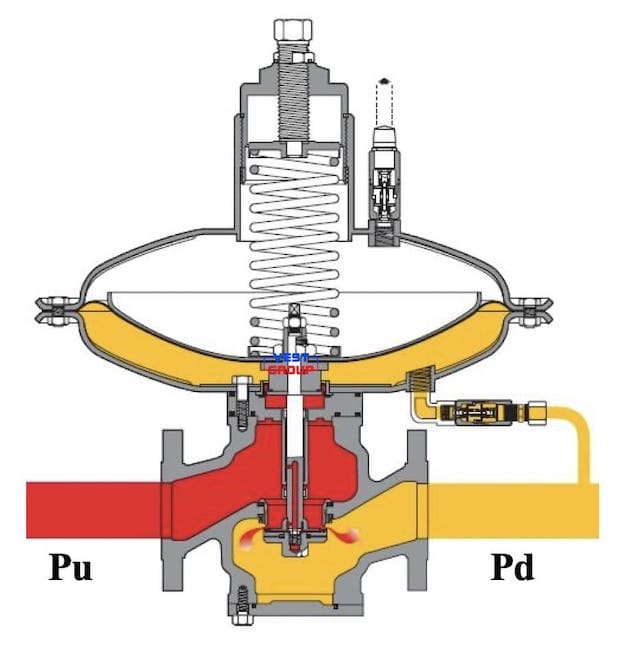

ПРИНЦИП РАБОТЫ РЕГУЛЯТОРА ПРЯМОГО ДЕЙСТВИЯ NORVAL 375 TR
Представляет собой устройство, приводимое в действие пружиной с контролем выходного давления Pd посредством внешнего отбора импульса. При отсутствии давления запорная часть удерживается в положения открытия пружиной. При работе выходное давление регулятора Pd контролируется посредством равновесия между действием пружины и действием, оказываемым выходным давлением (настроенное давление Pds) на мембрану.
Установка газового регулятора Pietro Fiorentini NORVAL 375 TR
До установки регулятора необходимо убедиться, что:
- регулятор может быть установлен в предусмотренном пространстве, и он в достаточной мере доступен для проведения последующих работ по техническому обслуживанию;
- входные и выходные трубопроводы находятся на одинаковом уровне, и они в состоянии выдерживать вес регулятора;
- фланцы входа/выхода трубопровода параллельны;
- фланцы входа/выхода регулятора очищены, и регулятор не понес повреждений в ходе транспортировки;
- входной трубопровод был очищен, были удалены остаточные загрязнения, такие как сварочные окалины, песок, остатки краски, вода и т.д.
Как правило, предписанное расположение следующее:
 |
 |

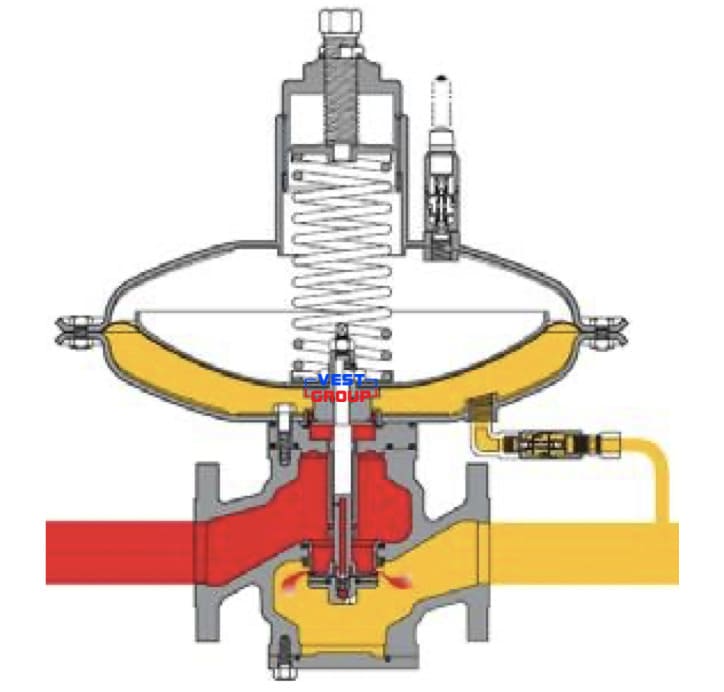

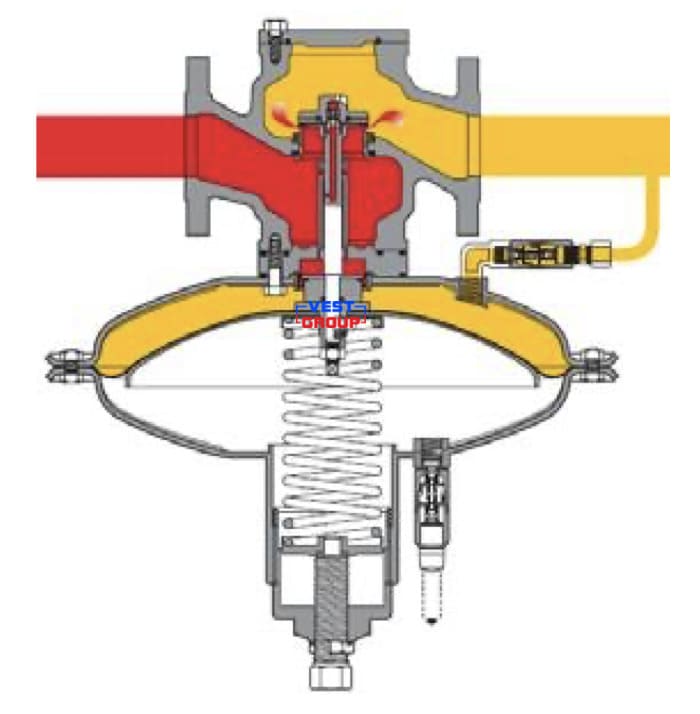

| Стандартный регулятор | Перевернутый регулятор |

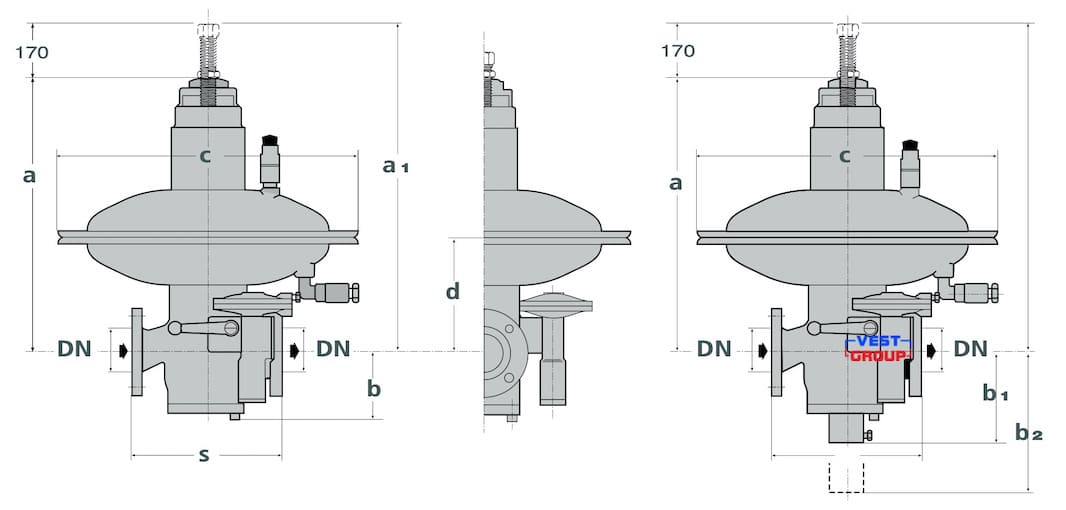

Габаритные размеры регулятора Pietro Fiorentini NORVAL 375 TR
Габаритные размеры в мм.
| Dim. (мм) | Ду | c | Ду 375TR | |||||
| s* | b | b1 | b2 | a | a1 | b | ||
| 25 | 1" | 183 | 100 | 200 | 250 | 425 | 595 | 155 |
| 40 | 1 1/2" | 223 | 120 | 220 | 270 | 445 | 615 | 170 |
| 50 | 2" | 254 | 120 | 220 | 270 | 445 | 615 | 170 |
| 65 | 2 1/2" | 277 | 140 | 240 | 290 | 465 | 635 | 195 |
| 80 | 3" | 298 | 140 | 240 | 290 | 465 | 635 | 195 |
| 100 | 4" | 352 | 180 | 280 | 330 | 565 | 735 | 280 |
Вес в кг
| Размеры (мм) | 25 | 40 | 50 | 65 | 80 | 100 |
| Дюймы | 1" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| NORVAL 375 | 42 | 48 | 50 | 77 | 92 | 121 |
| NORVAL 375 с отсекателем SN | 47 | 53 | 55 | 82 | 97 | 126 |
| NORVAL 375 с монитором ER | 48 | 55 | 58 | 85 | 100 | 129 |
| NORVAL 375 с отсекателем SN и монитором ER | 53 | 60 | 63 | 90 | 105 | 134 |
| Основные параметры | ||
| Серия продукта | NORVAL | |
| Пропускная способность | 5365 м³/ч (Cg) | |
| Входное давление | до 20 бар | |
| Выходное давление | 900 - 4400 мбар | |
| Диаметр подключения | DN 25-100 | |
| Подключение | фланцевое | |
