Регулятор давления газа Pietro Fiorentini Norval 375 MP

Газовый регулятор давления Pietro Fiorentini NORVAL 375 MP

Регулятор NORVAL 375 MP представляет собой регулятор нормально открытый и как следствие открывается в случае:

• прорыва основной мембраны;
• отсутствие сигнала регулируемого давления.

Регулятор давления Pietro Fiorentini NORVAL 375 MP представляет собой конструкцию "вход сверху (top entry)", отличается простотой технического обслуживания и возможностью применения опций непосредственно на месте установки. Отличное уравновешивание узлов, на которые воздействуют изменения входного давления, обеспечивает точное регулирование выходного давления.

Основные характеристики работы данного регулятора давления следующие:

• проектное давление PS: до 19 бар,
• проектная температура (газа): -20 0С +60 0С,
• температура окружающей среды: -40 0С +60 0С (с корпусом из стали); -30 0С +60 0С (с корпусом из чугуна); * температура никогда не должна опускаться ниже -20°С, не должен содержать жидкостей и должны быть приняты все меры, чтобы не допустить падения температуры потока газа ниже -20°С,
• диапазон входного давления bpu: 0,1 - 16 бар,
• диапазон возможной регулировки Wd: 470 - 2800 мбар,
• класс точности АС: до 5,
• класс давления закрытия SG: до 10,
• имеющиеся размеры Ду: 1"- 1"; 1/2- 2"- 2",
• фланцевые соединения: ANSI 150 или Ру16

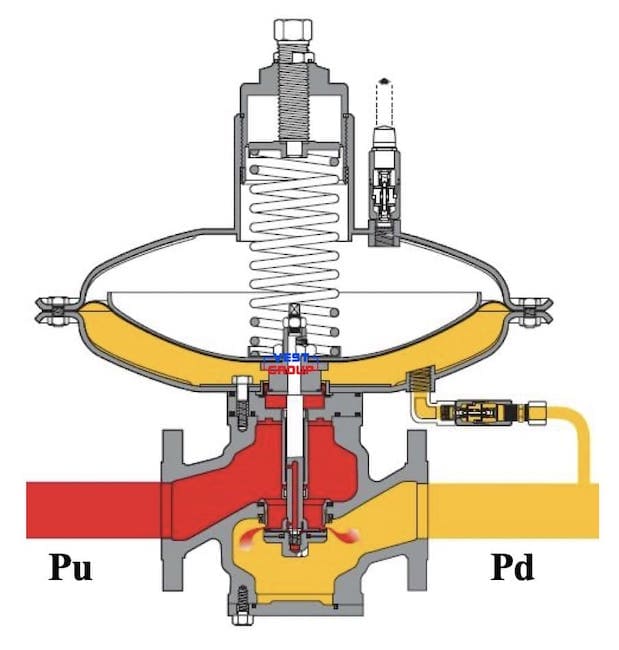

ПРИНЦИП РАБОТЫ РЕГУЛЯТОРА ПРЯМОГО ДЕЙСТВИЯ NORVAL 375 MP

Представляет собой устройство, приводимое в действие пружиной с контролем выходного давления Pd посредством внешнего отбора импульса. При отсутствии давления запорная часть удерживается в положения открытия пружиной. При работе выходное давление регулятора Pd контролируется посредством равновесия между действием пружины и действием, оказываемым выходным давлением (настроенное давление Pds) на мембрану.

Установка газового регулятора Pietro Fiorentini NORVAL 375 MP

До установки регулятора необходимо убедиться, что:

1. регулятор может быть установлен в предусмотренном пространстве, и он в достаточной мере доступен для проведения последующих работ по техническому обслуживанию;
2. входные и выходные трубопроводы находятся на одинаковом уровне, и они в состоянии выдерживать вес регулятора;
3. фланцы входа/выхода трубопровода параллельны;
4. фланцы входа/выхода регулятора очищены, и регулятор не понес повреждений в ходе транспортировки;
5. входной трубопровод был очищен, были удалены остаточные загрязнения, такие как сварочные окалины, песок, остатки краски, вода и т.д.

Как правило, предписанное расположение следующее:

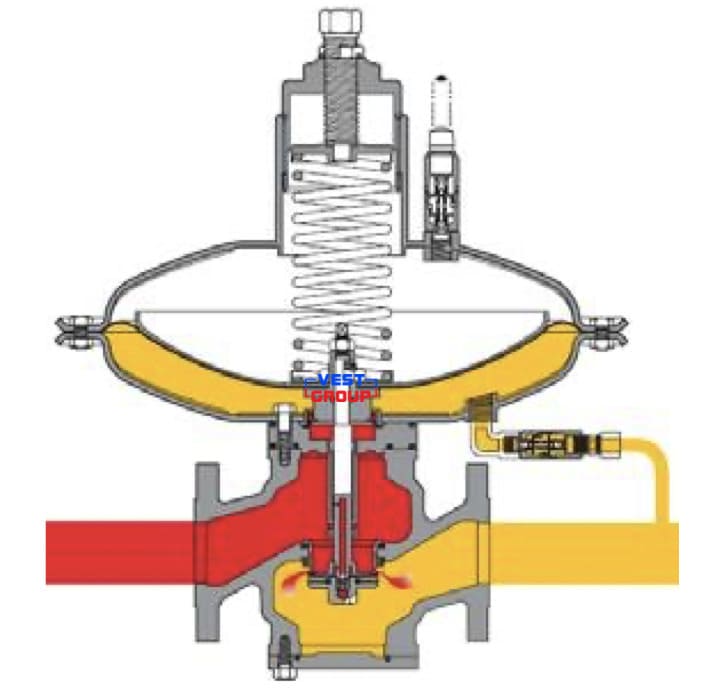

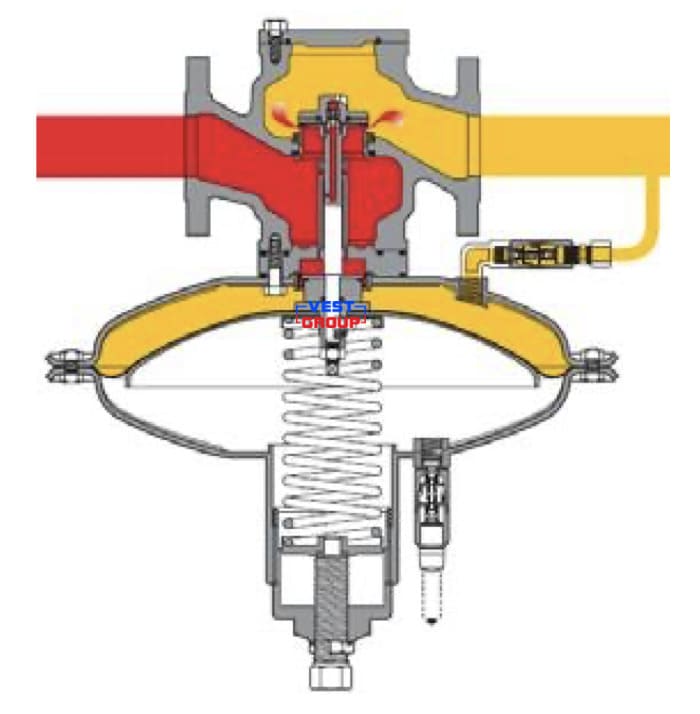

Стандартный регулятор	Перевернутый регулятор

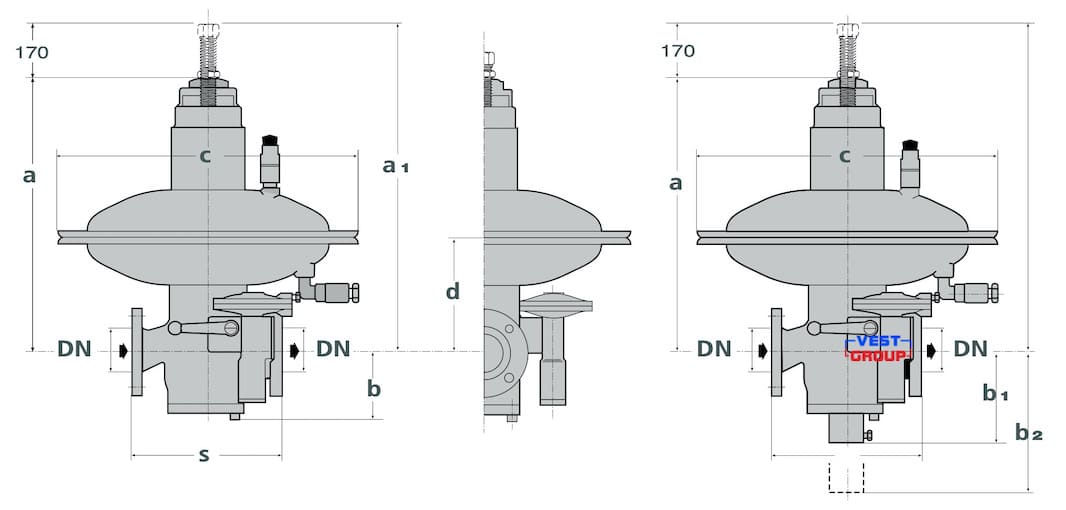

Габаритные размеры регулятора Pietro Fiorentini NORVAL 375 MP

Габаритные размеры в мм.

Вес в кг
