Газовый регулятор Madas RG/2MC, FRG/2MC DN50
Регуляторы давления газа RG/2MC, FRG/2MC DN50 (со встроенным фильтром) предназначены для снижения давления газа и автоматического поддержания заданного давления вне зависимости от изменения входного давления. Регуляторы используются для природного газа, метана, биогаза, коксового газа, доменного газа, паровой фазы сжиженного газа, углекислого газа, воздуха и других сухих газов.
Регуляторы снабжены следующими устройствами и принадлежностями:
- Встроенный фильтр тонкой очистки газа (версия FRG/2MC);
- штуцер для измерения выходного давления.
Технические характеристики газового регулятора Madas RG/2MC, FRG/2MC DN50
| Максимальное входное давление | 6 Бар |
| Выходное давление | от 8 мбар до 400 мбар |
| Максимальный расход газа | 1500 нм3/ч |
| Вход – выход соединение DN | 50 x 50 |
| Степень очистки | 50 мкм |
| Класс точности | AC 10 |
| Класс закрытия | SG 30 |
| Материалы: | |
| сплав литого алюминия (UNI EN 1706) | |
| латунь OT-58 (UNI EN 12164) | |
| алюминий (UNI 9002-5) | |
| гальванизированная сталь, нержавеющая сталь марки 430 F | |
| нитрил бутадиеновый каучук NBR | |
| фторэластомер FKM (Viton, витон) | |

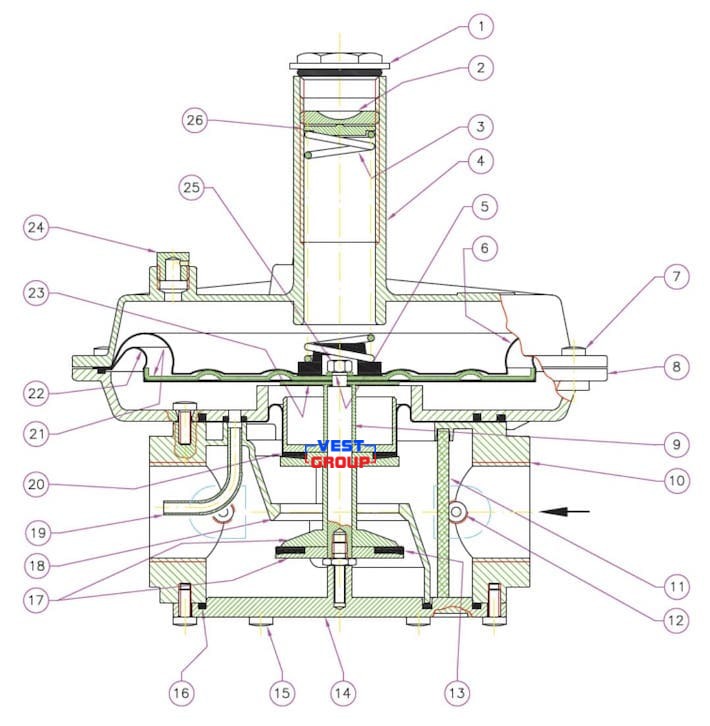

Конструкция газового регулятора Madas RG/2MC, FRG/2MC DN50
1 – Защитный колпачок; 2 – Винт настройки выходного давления; 3 – Пружина настройки выходного давления; 4 – Крышка; 5 – Зубчатая стопорная шайба; 6 – Защитная мембрана; 7 – Фиксирующие винты; 8 – Фланец; 9 – Шток; 10 – Корпус; 11 – Фильтрующий элемент; 12 – Штуцер для измерения давления; 13 – Уплотнительная прокладка; 14 – Нижняя крышка; 15 – Фиксирующие винты нижней крышки; 16 – О-образная прокладка; 17 – Фторопластовое кольцо; 18 – Седло; 19 – Импульсная трубка; 20 – Компенсационная мембрана; 21 – Верхний жесткий диск мембраны; 22 – Рабочая мембрана; 23 – Нижний жесткий диск мембраны; 24 – Пылезащитный колпачок; 25 – Центральная гайка; 26 – Шайба пружины.

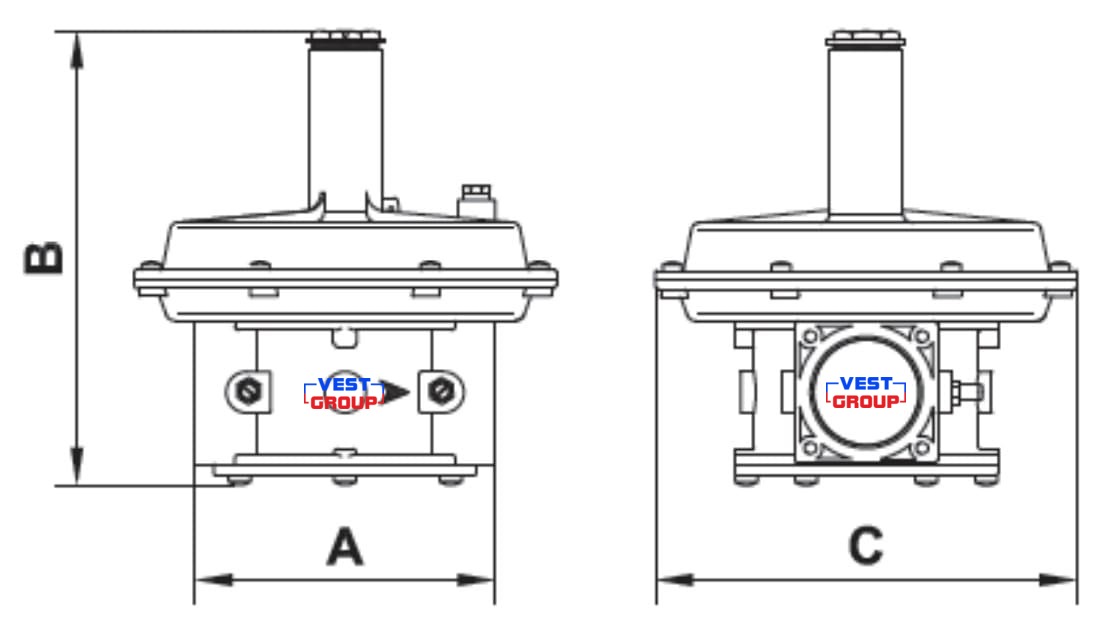

Габаритные размеры регулятора давления газа Madas RG/2MC, FRG/2MC DN50
| Присоединение | резьба |
| A | 160 |
| B | 242 |
| C | 225 |
| Площадь фильтрации мм² | 19200 |
| Основные параметры | ||
| Серия продукта | RG | |
| Пропускная способность | 1500 м³/ч | |
| Входное давление | до 6 бар | |
| Выходное давление | 8 - 400 мбар | |
| Диаметр подключения | DN 50 | |
| Подключение | резьбовое | |
