Газовый регулятор Madas RG/2MBZ DN100
Регуляторы давления газа RG/2MBZ DN100 предназначены для снижения давления газа с высокого (среднего) до низкого и автоматического поддержания заданного давления вне зависимости от изменения входного давления. Регуляторы используются для природного газа, метана, биогаза, коксового газа, доменного газа, сжиженного газа (паровой фазы), углекислого газа, воздуха и других сухих газов.
Регуляторы RG/2MBZ DN100 снабжены следующими устройствами и принадлежностями:
- настраиваемый предохранительно-запорный клапан (ПЗК) по высокому давлению прекращает подачу газа, если выходное давление повышается до установленного значения срабатывания;
- настраиваемый ПЗК по низкому давлению – прекращает подачу газа, если выходное давление понижается до установленного значения срабатывания; он также закрывается при отсутствии входного давления;
- настраиваемый предохранительно-сбросной клапан (ПСК) – сбрасывает небольшую часть газа в атмосферу при превышении выходного давления сверх заданного, благодаря чему позволяет избежать срабатывания ПЗК по высокому давлению, так как настроен на срабатывание ниже порога срабатывания ПЗК;
- штуцер для измерения выходного давления.
Технические характеристики газового регулятора Madas RG/2MBZ DN100
| Максимальное входное давление | 6 Бар |
| Выходное давление | от 20 мбар до 500 мбар |
| Максимальный расход газа | 5000 нм3/ч (5900нм3/ч) |
| Вход – выход соединение DN | 100 x 100 |
| Степень очистки | 50 мкм |
| Класс точности | AC 10 |
| Класс закрытия | SG 30 |
| Материалы: | |
| сплав литого алюминия (UNI EN 1706) | |
| латунь OT-58 (UNI EN 12164) | |
| алюминий (UNI 9002-5) | |
| гальванизированная сталь, нержавеющая сталь марки 430 F | |
| нитрил бутадиеновый каучук NBR | |
| фторэластомер FKM (Viton, витон) | |
Конструкция газового регулятора Madas RG/2MBZ DN100

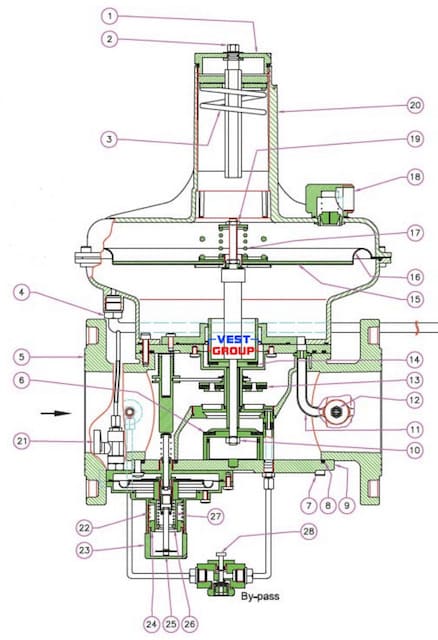

1 – Защитный колпачок; 2 – Винт настройки выходного давления; 3 – Пружина настройки выходного давления; 4 – Внешняя импульсная линия; 5 – Корпус; 6 – Затвор регулятора; 7 – Фиксирующие винты; 8 – О-образная прокладка; 9 – Нижняя крышка; 10 – Фиксирующая гайка; 11 – Импульсная трубка; 12 – Штуцер для измерения выходного давления; 13 – Затвор ПЗК; 14 – Компенсационная мембрана; 15 – Жесткий диск диафрагмы; 16 – Рабочая мембрана; 17 – Пружина ПСК; 18 – Пылезащитный колпачок; 19 – Винт настройки ПСК; 20 – Крышка; 21 – Шаровый кран; 22 – Пружина ПЗК по "max"; 23 – Крышка ПЗК; 24 – Винт настройки ПЗК по "max"; 25 – Кнопка запуска регулятора; 26 – Винт настройки ПЗК по "min"; 27 – Пружина ПЗК по "min"; 28 – Кнопка бай-пасс.

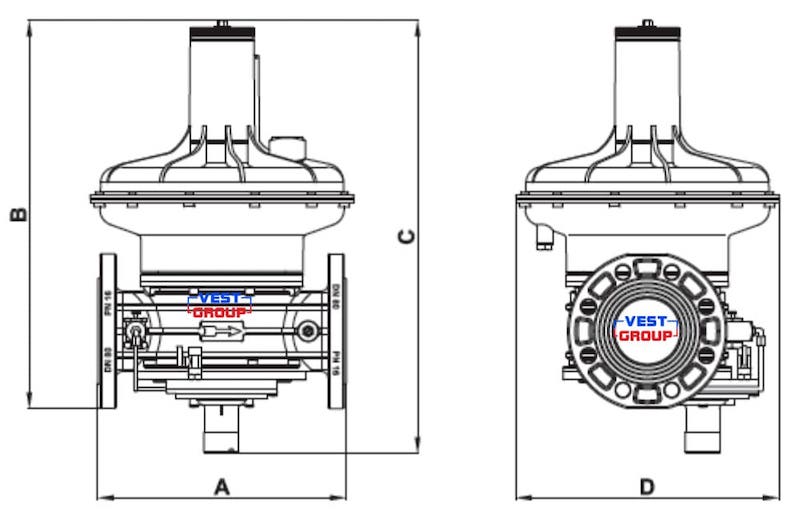

Габаритные размеры регулятора давления газа Madas RG/2MBZ DN100
| Присоединение | фланец |
| A | 350 |
| B | 504 |
| C | 561 |
| D | 330 |
| Bес | 17,7 |
| Основные параметры | ||
| Серия продукта | RG | |
| Пропускная способность | 5900 м³/ч | |
| Входное давление | до 6 бар | |
| Выходное давление | 20 - 500 мбар | |
| Диаметр подключения | DN 100 | |
| Подключение | фланцевое | |
