Газовый регулятор Madas FRG/2MBHZ DN15
Регуляторы давления газа FRG/2MBHZ DN15 является регулятором прямого действия. Предназначены для снижения давления газа и автоматического поддержания заданного давления вне зависимости от изменения входного давления. Регуляторы используются для природного газа, метана, биогаза, коксового газа, доменного газа, паровой фазы сжиженного газа, углекислого газа, воздуха и других сухих газов.
Регуляторы снабжены следующими устройствами и принадлежностями:
- Встроенный фильтр тонкой очистки газа;
- настраиваемый предохранительно-запорный клапан (ПЗК) по высокому давлению прекращает подачу газа, если выходное давление повышается до установленного значения срабатывания;
- настраиваемый ПЗК по низкому давлению – прекращает подачу газа, если выходное давление понижается до установленного значения срабатывания; он также закрывается при отсутствии входного давления;
- настраиваемый предохранительно-сбросной клапан (ПСК) – сбрасывает небольшую часть газа в атмосферу при превышении выходного давления сверх заданного, благодаря чему позволяет избежать срабатывания ПЗК по высокому давлению, так как настроен на срабатывание ниже порога срабатывания ПЗК;
- штуцер для измерения выходного давления.
Технические характеристики газового регулятора Madas FRG/2MBHZ DN15
| Максимальное входное давление | 6 Бар |
| Выходное давление | от 1000 мбар до 3000 мбар |
| Максимальный расход газа | 630 нм3/ч |
| Вход – выход соединение DN | 15 x 15 |
| Степень очистки | 50 мкм |
| Класс точности | AC 10 |
| Класс закрытия | SG 30 |
| Материалы: | |
| сплав литого алюминия (UNI EN 1706) | |
| латунь OT-58 (UNI EN 12164) | |
| алюминий (UNI 9002-5) | |
| гальванизированная сталь, нержавеющая сталь марки 430 F | |
| нитрил бутадиеновый каучук NBR | |
| фторэластомер FKM (Viton, витон) | |

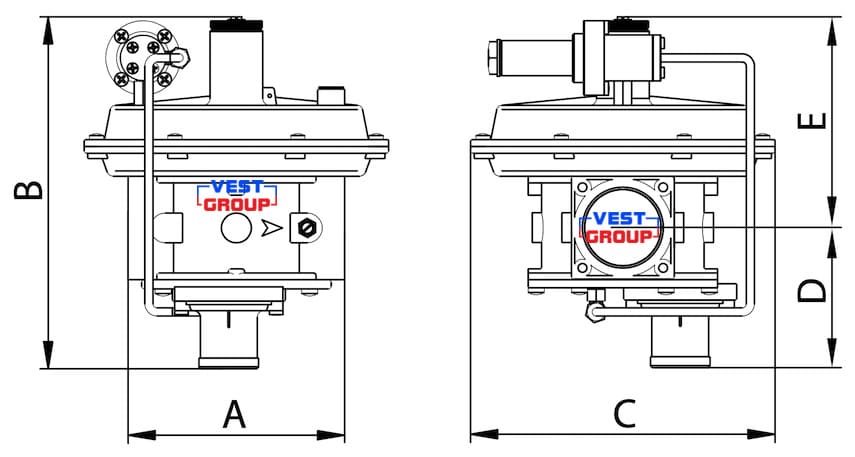

Габаритные размеры регулятора давления газа Madas FRG/2MBHZ DN15
| Присоединение | резьба |
| A | 120 |
| B | 242 |
| C | 143 |
| D | 87 |
| E | 155 |
| Вес (кг) | 1,9 |
| Основные параметры | ||
| Серия продукта | FRG | |
| Пропускная способность | 630 м³/ч | |
| Входное давление | до 6 бар | |
| Выходное давление | 1000 - 3000 мбар | |
| Диаметр подключения | DN 15 | |
| Подключение | резьбовое | |
