Газовый регулятор давления Itron RBI 3212 TR
разработан для применения в коммерческом секторе: горелки, промышленные печи, колонки, котлы, а также другая аппаратура потребления газа, которая требует точного и быстрого регулирования давления газа.
Регуляторы могут устанавливаться в шкафных, и подключаться непосредственно к счетчикам газа.
Газовый регулятор RBI 3212 TR – регулятор прямого действия, с нагруженной пружиной (рычажного типа), со встроенным предохранительно-сбросным клапаном (ПСК) и двумя предохранительно-запорными клапанами (ПЗК).
ПЗК по превышению срабатывает при повышении выходного давления сверх заданного значения, ПЗК по снижению давления срабатывает при снижении выходного давления ниже установленного значения. После срабатывания ПЗК регулятор закрывается и запустить его можно только вручную перезапустив ПЗК.
Наличие ПСК позволяет избежать срабатывания ПЗК по превышению при температурном расширении и малых колебаниях выходного давления.
Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном. Это позволяет использовать одни и те же регуляторы на разных входных давлениях.
Регулятор оборудован входным фильтром, с размером ячейки фильтрующего элемента = 0,5 мм.
Преимущества газового регулятора Actaris RBI 3212TR
- Сбалансированная компенсационная система устраняет эффект «подкачки»
- Надежная износостойкая конструкция
- Небольшие габариты
- Мгновенная реакция на изменение нагрузки
- Встроенные ПЗК
- Встроенный ПСК
- Встроенный фильтр (0,5 мм.)
|
Технические характеристики регулятора RBI 3212/TR: |
|
| Максимальное входное давление | 10 бар |
| Газ | природный, воздух, азот или любой другой не агрессивный газ |
| Выходное давление |
100...350 мбар |
| Класс точности | ± 5% от от установленного значения выходного давления |
| Диапазон рабочих температур | минус 30 … 60 ºС |
| Монтажное положение | горизонтальное и вертикальное |
| Устройства безопасности | ПЗК по превышению давления ПЗК по снижению давления ПСК |
| Опции | Внешняя или внутренняя импульсная линия |
| Присоединительные размеры газового регулятора Actaris RBI3212TR | |
| Входной диаметр, Ø | 1" |
| Выходной диаметр, Ø | 1 1/2" |
| Материалы Actaris RBI3212/TR | |
| Корпус | Углеродистая сталь ISO 1083 gr 500-7 |
| Головка | Алюминиевый сплав |
| Внутренние детали | Нерж. сталь и латунь |
| Уплотнения | Нитриловая резина |
| Мембраны | Прорезиненный материал |

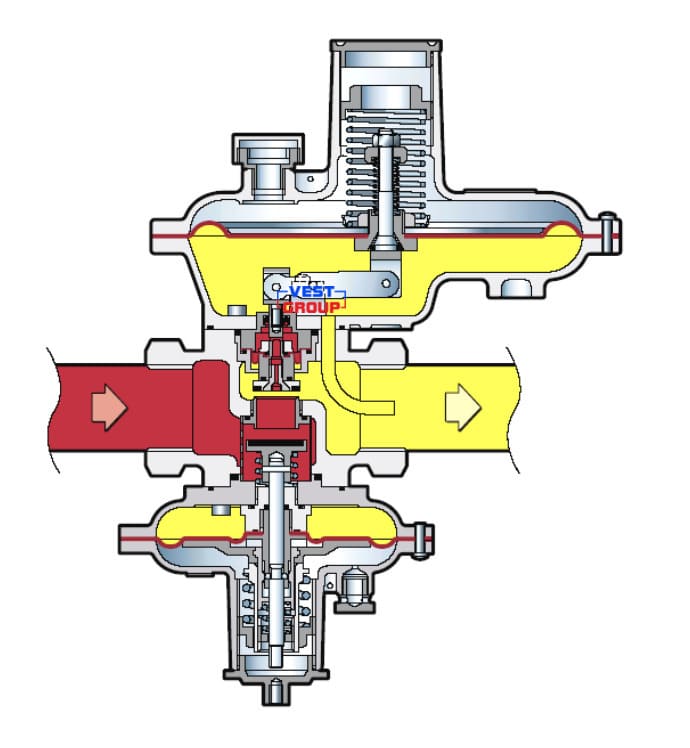

Принцип действия регулятора давления газа RBI 2312
 |
-входное давление |
 |
-выходное давление |

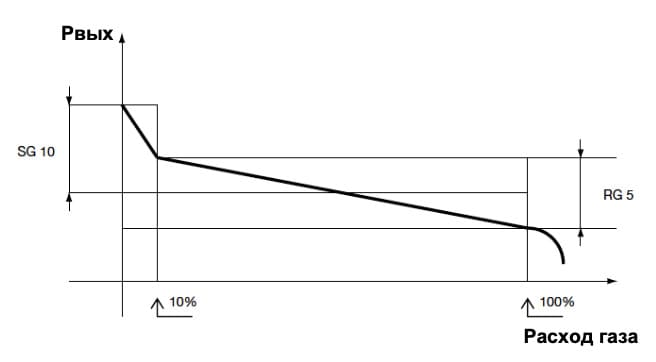

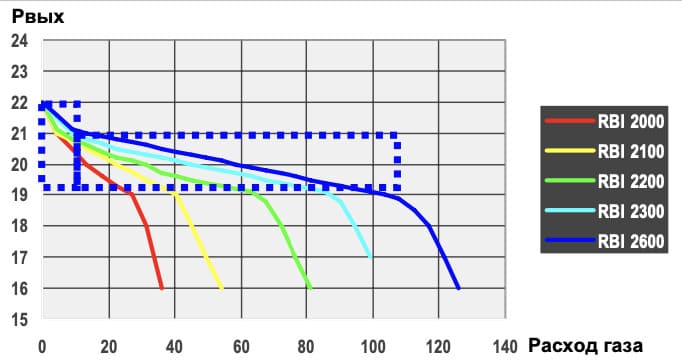

| Точность и диапазон расходов | Пропускная способность (в стандартных условиях) |
 |
 |
| Пропускная способность (в стандартных условиях) для регуляторов с внутренним импульсом (RBI 3212 – 1” x 1 1/2” c ПЗК) | |||||||
| Рвых, мбар | 20 | 50 | 100 | 150 | 200 | 350 | |
| Рвх, бар | Код пружины | 20565168 | 20565166 | 20565150 | 20S65151 | 20565150 | 20565151 |
| 0,15 | 50 | 45 | 35 | - | - | - | |
| 0,35 | 82 | 50 | 45 | 45 | - | - | |
| 0,5 | 130 | 80 | 70 | 60 | 50 | 45 | |
| 0,7 | 160 | 130 | PO | 110 | 100 | 90 | |
| 1 | 160 | 140 | 130 | 120 | 110 | 100 | |
| 1,5 | 180 | 150 | 145 | 130 | 120 | 110 | |
| 2 | 190 | 160 | 160 | 150 | 130 | 125 | |
| 4 | 500 | 1S5 | 180 | 170 | 165 | 160 | |
| 5 | 500 | 1SS | 185 | 180 | 175 | 170 | |
| 8 | 220 | 520 | 210 | 100 | 195 | 190 | |
| 10 | 220 | 220 | 215 | 205 | 200 | 200 | |
При использовании модификации регулятора без ПЗК пропускная способность увеличивается на 15 %.
Максимальная пропускная способность может быть также рассчитана с использованием данных формул:
- Для критических условий (если (Ре/Ра) 2) → Q=Kg PE/2
- Для некритических условий (если (Ре/Ра) = 2) → Q=Kg√Pa (Pe-Pa)
где,
КG – коэффициент расхода (для регуляторов RB 3200 с Øотв=20 мм, равен 300),
Ре – абсолютное входное давление, бар
Ра – абсолютное выходное давление, бар
| Диапазон настройки выходного давления | ||||||
| Код пружины | Характеристики пружин* | Выходное давление, мбар | ||||
| d мм | De мм | Lo мм | It | 3212 (Ø 250TR) | ||
| 20565168 | 2,2 | 35 | 155 | 13 | - | |
| 20565155 | 2,7 | 35 | 120 | 11 | - | |
| 20565156 | 3 | 35 | 120 | 11,5 | - | |
| 20565150 | 3,5 | 35 | 100 | 9,5 | 110 ÷ 200 | |
| 20565151 | 4 | 35 | 100 | 10,75 | 160 ÷ 350 | |
| Диапазон настройки срабатывания ПЗК при повышении выходного давления | ||||||
| Код пружины | Характеристики пружин* | Диапазон срабатывания ПЗК | ||||
| d мм | De мм | Lo мм | It | RB 3212 (Ø 120TR) | ||
| 20563022 | 1,5 | 25 | 35 | 5,5 | 50 ÷ 100 | |
| 20563023 | 1,7 | 25 | 35 | 5,5 | 70 ÷ 150 | |
| 20563014 | 1,9 | 25 | 35 | 5,5 | 110 ÷ 220 | |
| 20563124 | 2,2 | 25 | 35 | 5,5 | 230 ÷ 420 | |
| 20563121 | 2,2 | 25 | 35 | 5,5 | 390 ÷ 600 | |
| Диапазон настройки срабатывания ПЗК при снижении выходного давления | ||||||
| Код пружины | Характеристики пружин* | Диапазон срабатывания ПЗК | ||||
| d мм | De мм | Lo мм | It | RB 3212 (Ø 120TR) | ||
| 20560522 | 0,7 | 10 | 20 | 7 | 18 ÷ 44 | |
| 20560511 | 0,8 | 10 | 20 | 7 | 35 ÷ 58 | |
| 20560515 | 0,8 | 10 | 30 | 10 | 65 ÷ 78 | |
| 20560518 | 0,9 | 10 | 30 | 10 | 200 ÷ 340 | |
Диапазон настройки срабатывания ПСК
| Код пружины | Давление срабатывания ПСК |
| - | 10 мбар свыше установленного значения Рвых |
* Характеристики пружин:
- d, мм – диаметр проволоки
- De, мм – внешний диаметр пружины
- Lo, мм – высота пружины
- It, – количество витков
| Основные параметры | ||
| Серия продукта | RB 3000 | |
| Пропускная способность | 200 м³/ч | |
| Входное давление | до 10 бар | |
| Выходное давление | 100 - 350 мбар | |
| Диаметр подключения | DN 25/40 | |
| Подключение | резьбовое | |
