Газовый регулятор давления Itron RBI 3212
Технические характеристики регулятора RBI 3212 |
||
| Максимальное входное давление | 10 бар | |
| Газ | природный, воздух, азот или любой другой не агрессивный газ | |
| Выходное давление | 7…160 мбар; | |
| Класс точности | ± 5% от от установленного значения выходного давления | |
| Диапазон рабочих температур | минус 30 … 60 ºС | |
| Монтажное положение | горизонтальное и вертикальное | |
| Устройства безопасности | ПЗК по превышению давления ПЗК по снижению давления ПСК |
|
| Опции | Внешняя или внутренняя импульсная линия Монитор версия* |
|
| *Монитор версия – позволяет использовать регулятор в качестве дублирующего узла редуцирования на случай отказа основного узла. | ||
| Присоединительные размеры газового регулятора Itron RBI 3212 | |
| Входной диаметр, Ø | 1” |
| Выходной диаметр, Ø | 1 1/2” |
| Материалы Actaris RBI 3212 | |
| Корпус | Углеродистая сталь SFP500 |
| Головка | Алюминиевый сплав |
| Внутренние детали | Нержавеющая сталь и латунь |
| Уплотнения | Нитриловая резина |
| Мембраны | Прорезиненный материал |

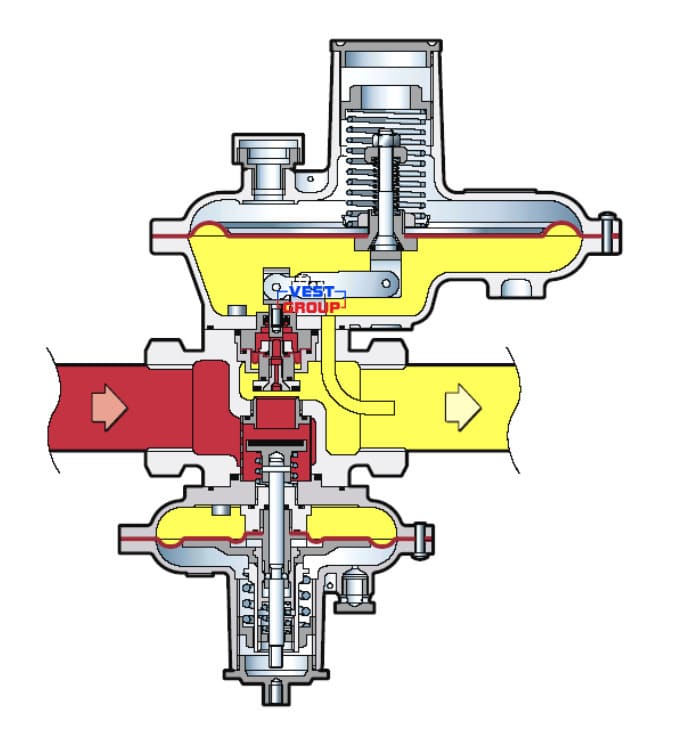

Принцип действия регулятора давления газа RBI 3212
 |
-входное давление |
 |
-выходное давление |
Регуляторы давления газа RBI 3212 соответствуют классам точности АС5 и SG10 в диапазоне расходов газов от 10% до 100% Qmax.
Максимальная пропускная способность может быть рассчитана с использованием данных формул:
|
Для критических условий (если (Ре/Ра) 2) → |
Q = Kg Pe/2 |
|
Для некритических условий (если (Ре/Ра) = 2) → |
Q = Kg √Pa(Pe-Pa) |
где,
КG – коэффициент расхода (см. Таблицу ниже),
Ре – абсолютное входное давление, бар
Ра – абсолютное выходное давление, бар
Таблица пропускной способности регулятора давления природного газа RBI 3212
| Пропускная способность (в стандартных условиях) для регуляторов с внутренним импульсом (RBI 3212 – 1” x 1 1/2” c ПЗК) | |||||||
| Рвых, мбар | 20 | 50 | 100 | 150 | 200 | 350 | |
| Рвх, бар | Код пружины | 20565168 | 20565166 | 20565150 | 20S65151 | 20565150 | 20565151 |
| 0,15 | 50 | 45 | 35 | - | - | - | |
| 0,35 | 82 | 50 | 45 | 45 | - | - | |
| 0,5 | 130 | 80 | 70 | 60 | 50 | 45 | |
| 0,7 | 160 | 130 | PO | 110 | 100 | 90 | |
| 1 | 160 | 140 | 130 | 120 | 110 | 100 | |
| 1,5 | 180 | 150 | 145 | 130 | 120 | 110 | |
| 2 | 190 | 160 | 160 | 150 | 130 | 125 | |
| 4 | 500 | 1S5 | 180 | 170 | 165 | 160 | |
| 5 | 500 | 1SS | 185 | 180 | 175 | 170 | |
| 8 | 220 | 520 | 210 | 100 | 195 | 190 | |
| 10 | 220 | 220 | 215 | 205 | 200 | 200 | |
При использовании модификации регулятора без ПЗК пропускная способность увеличивается на 15 %.

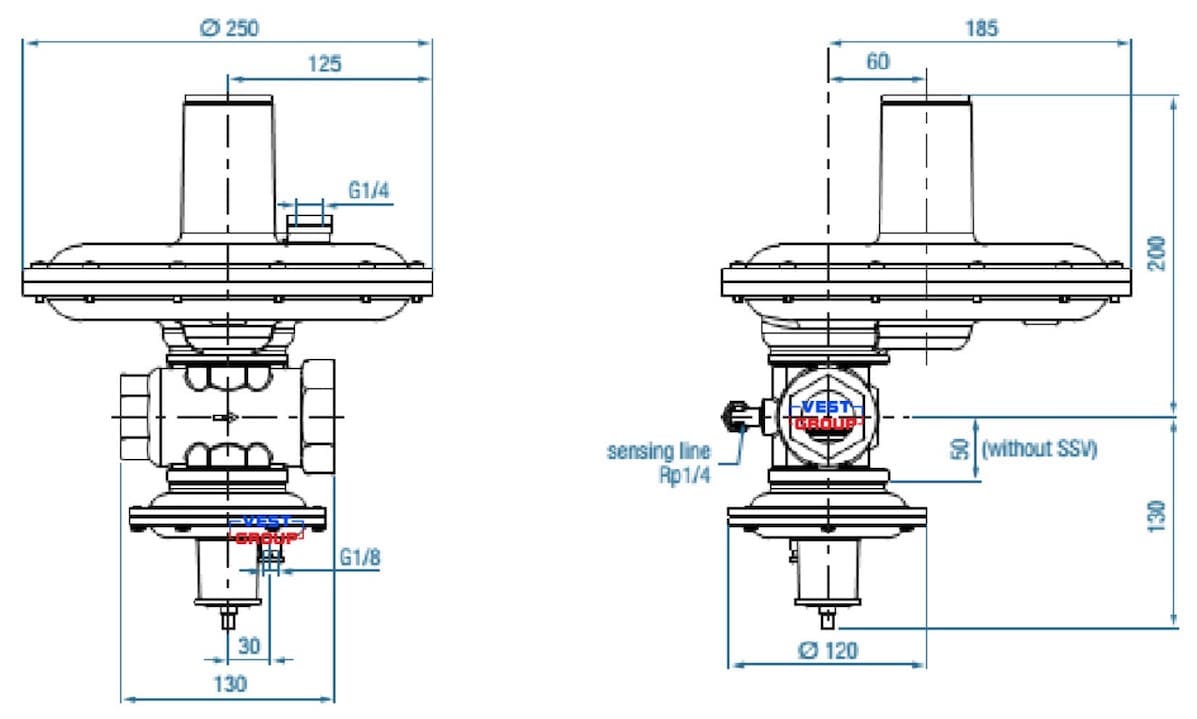

Габаритные и присоединительные размеры регулятора RBI 3212
Разработан регулятор RBI 3212 для применения в бытовом и коммерческом секторе: горелки, промышленные печи, колонки, котлы, а также другая аппаратура потребления газа, которая требует точного и быстрого регулирования давления газа.
Регуляторы могут устанавливаться в шкафных, и подключаться непосредственно к счетчикам газа.
Газовый регулятор RBI 3212 – регулятор прямого действия, с нагруженной пружиной (рычажного типа), со встроенным предохранительно-сбросным клапаном (ПСК) и двумя предохранительно-запорными клапанами (ПЗК).
ПЗК по превышению срабатывает при повышении выходного давления сверх заданного значения, ПЗК по снижению давления срабатывает при снижении выходного давления ниже установленного значения.
После срабатывания ПЗК регулятор закрывается и запустить его можно только вручную перезапустив ПЗК. Наличие ПСК позволяет избежать срабатывания ПЗК по превышению при температурном расширении и малых колебаниях выходного давления.
Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном. Это позволяет использовать одни и те же регуляторы на разных входных давлениях. Регулятор оборудован входным фильтром, с размером ячейки фильтрующего элемента = 0,5 мм.
Преимущества газового регулятора Actaris RBI 3212
- Сбалансированная компенсационная система устраняет эффект «подкачки»
- Надежная износостойкая конструкция
- Небольшие габариты
- Мгновенная реакция на изменение нагрузки
- Встроенные ПЗК
- Встроенный ПСК
- Встроенный фильтр (0,5 мм.)
| Основные параметры | ||
| Серия продукта | RB 3200 | |
| Пропускная способность | 215 м³/ч | |
| Входное давление | до 10 бар | |
| Выходное давление | 5 - 160 мбар | |
| Диаметр подключения | DN 25/40 | |
| Подключение | резьбовое | |
