Газовый регулятор давления Itron RBI 2612
Технические характеристики регулятора RBI 2612 |
||
| Максимальное входное давление | 10 бар | |
| Газ | природный, воздух, азот или любой другой не агрессивный газ | |
| Выходное давление | 5…180 мбар; | |
| Класс точности | ± 5% от от установленного значения выходного давления | |
| Диапазон рабочих температур | минус 30 … 60 ºС | |
| Монтажное положение | горизонтальное и вертикальное | |
| Устройства безопасности | ПЗК по превышению давления ПЗК по снижению давления ПСК |
|
| Опции | Внешняя или внутренняя импульсная линия Монитор версия* |
|
| *Монитор версия – позволяет использовать регулятор в качестве дублирующего узла редуцирования на случай отказа основного узла. | ||
| Присоединительные размеры газового регулятора Itron RBI 2612 | |
| Входной диаметр, Ø | 1” |
| Выходной диаметр, Ø | 1 1/2” |
| Материалы Actaris RBI 2612 | |
| Корпус | Углеродистая сталь SFP500 |
| Головка | Алюминиевый сплав |
| Внутренние детали | Нержавеющая сталь и латунь |
| Уплотнения | Нитриловая резина |
| Мембраны | Прорезиненный материал |

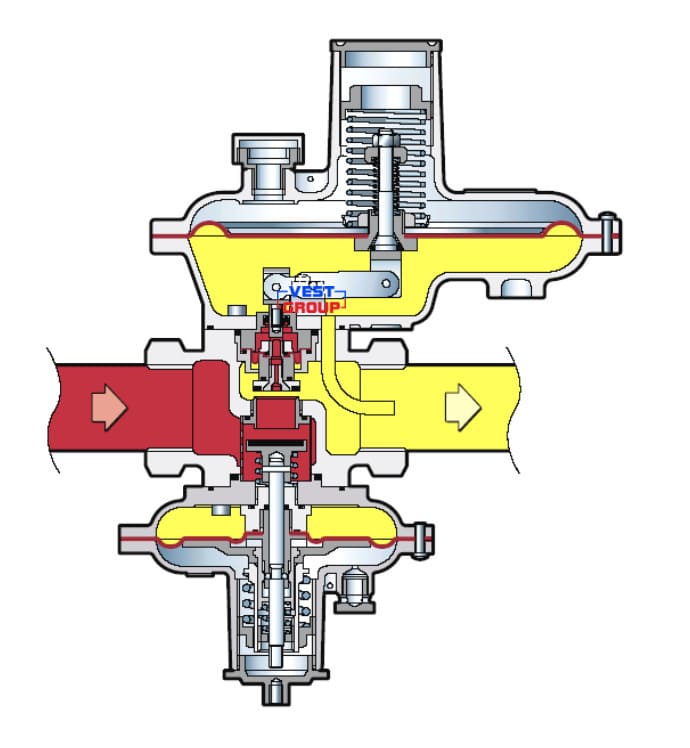

Принцип действия регулятора давления газа RBI 2612
 |
-входное давление |
 |
-выходное давление |

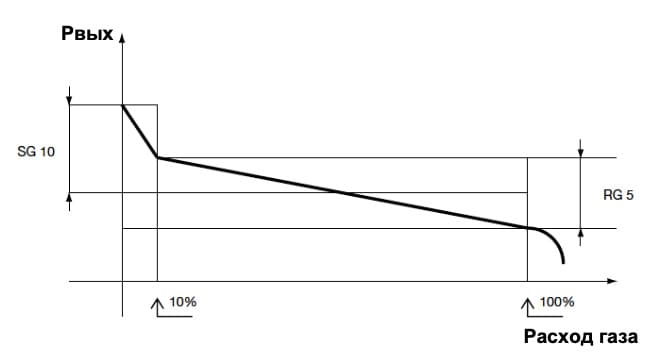

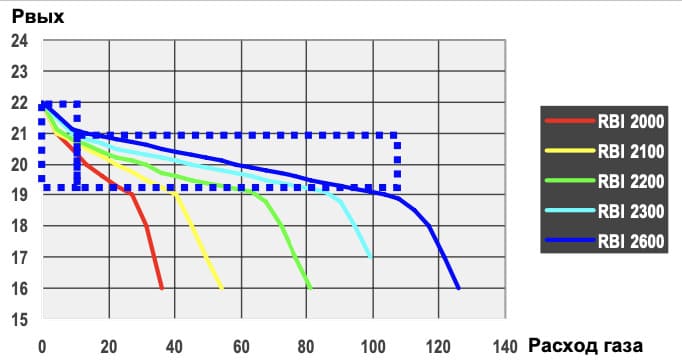

| Точность и диапазон расходов | Пропускная способность (в стандартных условиях) |
 |
 |
Регуляторы давления газа RBI 2612 соответствуют классам точности АС5 и SG10 в диапазоне расходов газов от 10% до 100% Qmax.
Максимальная пропускная способность может быть рассчитана с использованием данных формул:
|
Для критических условий (если (Ре/Ра) 2) → |
Q = Kg Pe/2 |
|
Для некритических условий (если (Ре/Ра) = 2) → |
Q = Kg √Pa(Pe-Pa) |
где,
КG – коэффициент расхода (см. Таблицу ниже),
Ре – абсолютное входное давление, бар
Ра – абсолютное выходное давление, бар
| Диаметр седла | 7 мм | 11 мм | 13 мм | 14 мм |
| KG | 40 | 100 | 140 | 160 |
Таблица пропускной способности регулятора давления природного газа RBI 2612
| RBI 2612 | ||||||
| Рвх, бар |
Рвих, мбар |
20 | 50 | 100 | 300 | 400 |
| 0,35 | 38 | 35 | 30 | - | - | |
| 0,5 | 65 | 60 | 55 | 52 | - | |
| 0,6 | 67 | 66 | 62 | 60 | - | |
| 0,7 | 70 | 68 | 65 | 63 | 60 | |
| 0,8 | 80 | 78 | 74 | 70 | 68 | |
| 0,9 | 100 | 100 | 105 | 85 | 80 | |
| 1 | 110 | 110 | 117 | 95 | 87 | |
| 1,5 | 110 | 105 | 105 | 115 | 110 | |
| 2 | 105 | 104 | 130 | 120 | 110 | |
| 3 | 95 | 94 | 110 | 110 | 100 | |
| 4 | 80 | 80 | 78 | 80 | 75 | |
| 5 | 75 | 80 | 78 | 75 | 75 | |
| 6 | 74 | 76 | 73 | 72 | 69 | |
| 7 | 72 | 70 | 65 | 60 | 58 | |
| 8 | 72 | 70 | 65 | 60 | 58 | |
| 9 | 71 | 68 | 64 | 60 | 57 | |
| 10 | 70 | 65 | 62 | 60 | 55 | |
| Основные параметры | ||
| Серия продукта | RB 2000 | |
| Пропускная способность | 110 м³/ч | |
| Входное давление | до 10 бар | |
| Выходное давление | 5 - 180 мбар | |
| Диаметр подключения | DN 25/40 | |
| Подключение | резьбовое | |
