Газовый регулятор Itron RBI 2312 TR
Технические характеристики регулятора RBI 2312/TR |
||
| Максимальное входное давление | 10 бар | |
| Газ | природный, воздух, азот или любой другой не агрессивный газ | |
| Выходное давление | 47…750 мбар; | |
| Класс точности | ± 5% от от установленного значения выходного давления | |
| Диапазон рабочих температур | минус 30 … 60 ºС | |
| Монтажное положение | горизонтальное и вертикальное | |
| Устройства безопасности | ПЗК по превышению давления ПЗК по снижению давления ПСК |
|
| Опции | Внешняя или внутренняя импульсная линия Монитор версия* |
|
| *Монитор версия – позволяет использовать регулятор в качестве дублирующего узла редуцирования на случай отказа основного узла. | ||
| Присоединительные размеры газового регулятора Actaris RBI 2312 TR | |
| Входной диаметр, Ø | 1” |
| Выходной диаметр, Ø | 1” |
| Материалы Actaris RBI 2312 /TR | |
| Корпус | Углеродистая сталь SFP500 |
| Головка | Алюминиевый сплав |
| Внутренние детали | Нержавеющая сталь и латунь |
| Уплотнения | Нитриловая резина |
| Мембраны | Прорезиненный материал |

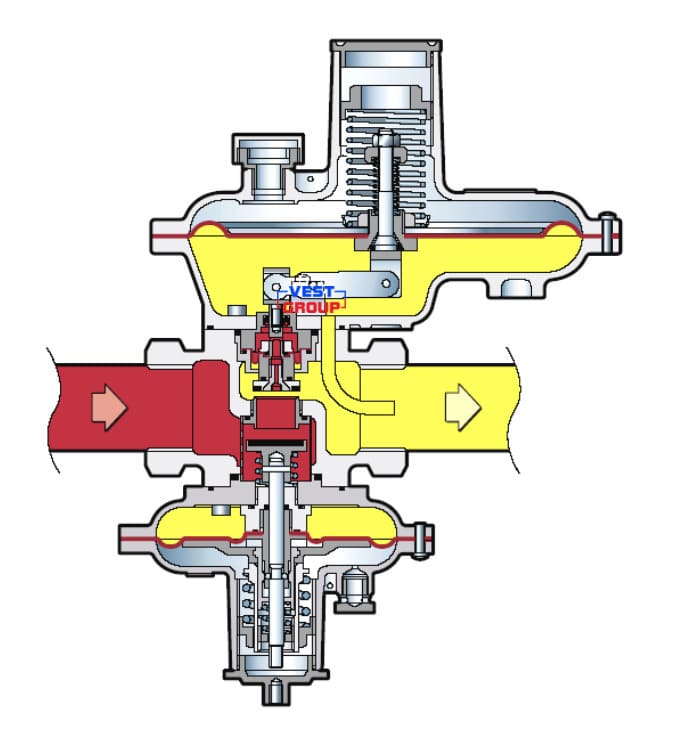

Принцип действия регулятора давления газа RBI 2312 TR
 |
-входное давление |
 |
-выходное давление |

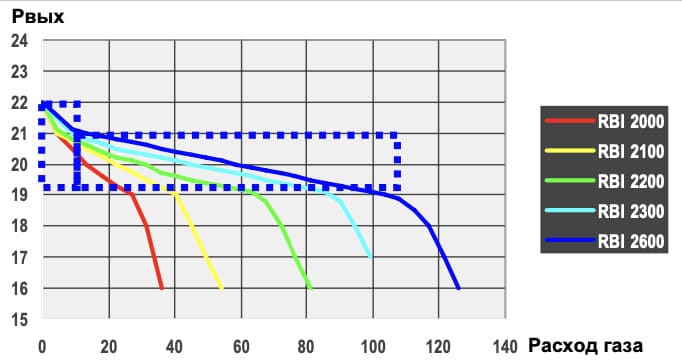

| Точность и диапазон расходов | Пропускная способность (в стандартных условиях) |
 |
 |

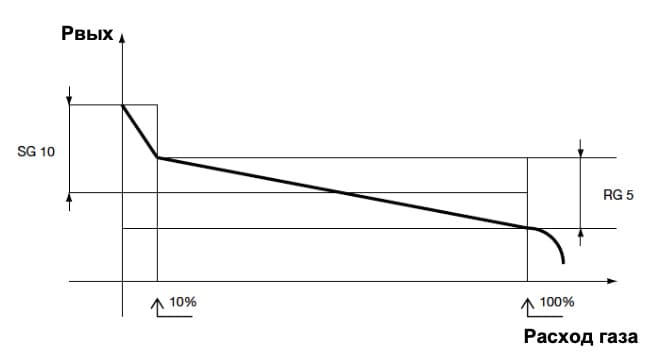

Регуляторы давления газа RBI 2312 TR соответствуют классам точности АС5 и SG10 в диапазоне расходов газов от 10% до 100% Qmax.
Максимальная пропускная способность может быть рассчитана с использованием данных формул:
|
Для критических условий (если (Ре/Ра) 2) → |
Q = Kg Pe/2 |
|
Для некритических условий (если (Ре/Ра) = 2) → |
Q = Kg √Pa(Pe-Pa) |
где,
КG – коэффициент расхода (см. Таблицу ниже),
Ре – абсолютное входное давление, бар
Ра – абсолютное выходное давление, бар
| Диаметр седла | 7 мм | 11 мм | 13 мм | 14 мм |
| KG | 40 | 100 | 140 | 160 |
Таблица пропускной способности регулятора давления природного газа RBI 2312 TR
| RBI 2312 TR | ||||||
| Рвх, бар |
Рвих, мбар |
20 | 50 | 100 | 300 | 400 |
| 0,35 | 35 | 36 | 32 | - | - | |
| 0,5 | 65 | 60 | 52 | 55 | - | |
| 0,6 | 65 | 61 | 57 | 55 | - | |
| 0,7 | 65 | 62 | 60 | 55 | 55 | |
| 0,8 | 65 | 63 | 65 | 57 | 55 | |
| 0,9 | 65 | 64 | 68 | 59 | 55 | |
| 1 | 65 | 65 | 70 | 60 | 53 | |
| 1,5 | 65 | 64 | 64 | 65 | 61 | |
| 2 | 75 | 80 | 90 | 85 | 70 | |
| 3 | 73 | 75 | 80 | 77 | 65 | |
| 4 | 70 | 68 | 65 | 62 | 59 | |
| 5 | 68 | 70 | 65 | 63 | 60 | |
| 6 | 68 | 70 | 63 | 61 | 60 | |
| 7 | 65 | 65 | 60 | 58 | 55 | |
| 8 | 65 | 65 | 60 | 58 | 55 | |
| 9 | 65 | 64 | 58 | 54 | 53 | |
| 10 | 65 | 62 | 55 | 52 | 50 | |
| Основные параметры | ||
| Серия продукта | RB 2000 | |
| Пропускная способность | 75 м³/ч | |
| Входное давление | до 10 бар | |
| Выходное давление | 47 - 750 мбар | |
| Диаметр подключения | DN 25 | |
| Подключение | резьбовое | |
