Регулятор давления газа Itron RBI 2112

Цена:

По-запросу

Газовый регулятор давления Itron RBI 2112

Технические характеристики регулятора RBI 2112
Максимальное входное давление	10 бар
Газ	природный, воздух, азот или любой другой не агрессивный газ
Выходное давление	5…180 мбар;
Класс точности	± 5% от от установленного значения выходного давления
Диапазон рабочих температур	минус 30 … 60 ºС
Монтажное положение	горизонтальное и вертикальное
Устройства безопасности	ПЗК по превышению давления ПЗК по снижению давления ПСК
Опции	Внешняя или внутренняя импульсная линия Монитор версия*
*Монитор версия – позволяет использовать регулятор в качестве дублирующего узла редуцирования на случай отказа основного узла.

Присоединительные размеры газового регулятора Itron RBI 2112
Входной диаметр, Ø	1”
Выходной диаметр, Ø	1”

	-входное давление
	-выходное давление

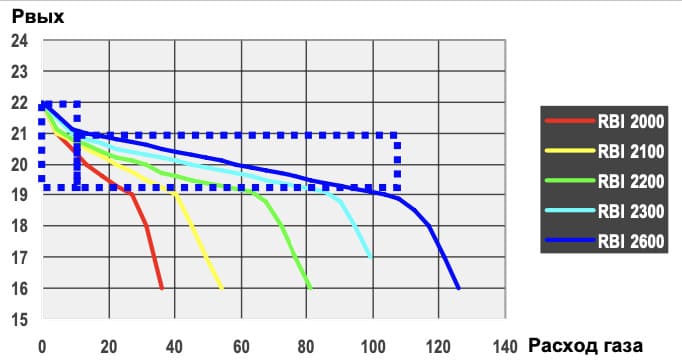

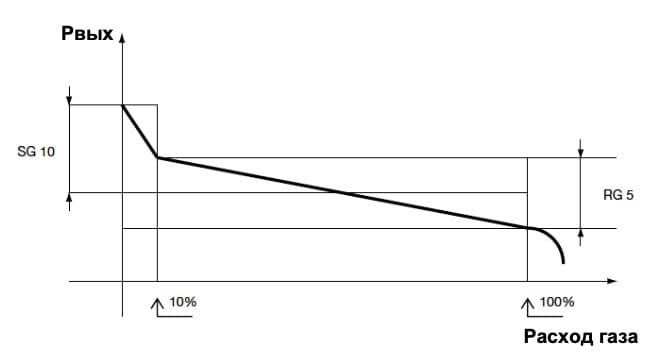

Точность и диапазон расходов	Пропускная способность (в стандартных условиях)

Регуляторы давления газа RBI 2112 соответствуют классам точности АС5 и SG10 в диапазоне расходов газов от 10% до 100% Qmax.

Максимальная пропускная способность может быть рассчитана с использованием данных формул:

Для критических условий (если (Ре/Ра) > 2) →	Q = Kg Pe/2
Для некритических условий (если (Ре/Ра) =	Q = Kg √Pa(Pe-Pa)

где,
КG – коэффициент расхода (см. Таблицу ниже),
Ре – абсолютное входное давление, бар
Ра – абсолютное выходное давление, бар

Диаметр седла	7 мм	11 мм	13 мм	14 мм
KG	40	100	140	160

Пропускна спроможність (у стандартних умовах)
		RB 2112
Рвх, бар	Рвих, мбар	20	50	100	300	400
0,35		30	25	20	-	-
0,5		40	30	25	22	-
0,6		40	31	28	24	-
0,7		40	32	30	26	22
0,8		44	55	59	49	40
0,9		45	58	66	52	42
1		45	60	68	55	45
1,5		45	56	65	65	41
2		40	36	32	28	27
3		39	36	32	29	27
4		38	35	32	30	27
5		35	38	35	32	30
6		35	38	35	32	30
7		35	36	36	34	34
8		35	36	36	34	34
9		35	37	36	34	34
10		35	37	35	33	33
