Газовый регулятор давления Itron RBI 2012
Технические характеристики регулятора RBI 2012 |
||
| Максимальное входное давление | 10 бар | |
| Газ | природный, воздух, азот или любой другой не агрессивный газ | |
| Выходное давление | 5…150 мбар; | |
| Класс точности | ± 5% от от установленного значения выходного давления | |
| Диапазон рабочих температур | минус 30 … 60 ºС | |
| Монтажное положение | горизонтальное и вертикальное | |
| Устройства безопасности | ПЗК по превышению давления ПЗК по снижению давления ПСК |
|
| Опции | Внешняя или внутренняя импульсная линия Монитор версия* |
|
| *Монитор версия – позволяет использовать регулятор в качестве дублирующего узла редуцирования на случай отказа основного узла. | ||
| Присоединительные размеры газового регулятора Itron RBI2012 | |
| Входной диаметр, Ø | 1” |
| Выходной диаметр, Ø | 1” |
| Материалы Actaris RBI2012 | |
| Корпус | Углеродистая сталь SFP500 |
| Головка | Алюминиевый сплав |
| Внутренние детали | Нержавеющая сталь и латунь |
| Уплотнения | Нитриловая резина |
| Мембраны | Прорезиненный материал |

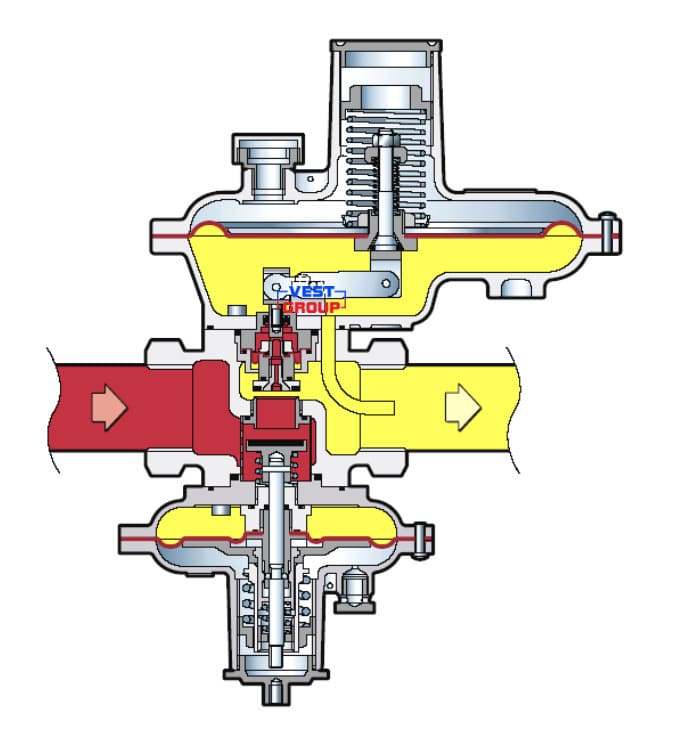

Принцип действия регулятора давления газа RBI 2012
 |
-входное давление |
 |
-выходное давление |

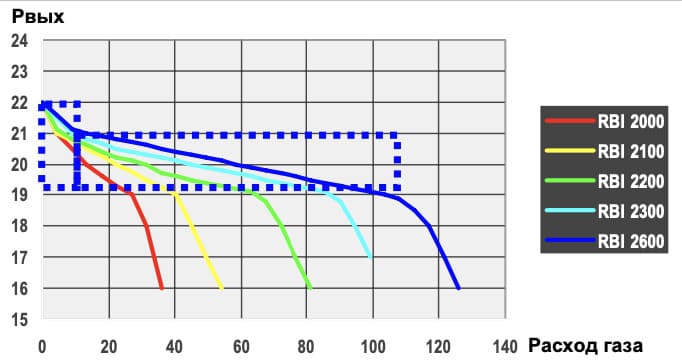

| Точность и диапазон расходов | Пропускная способность (в стандартных условиях) |
 |
 |

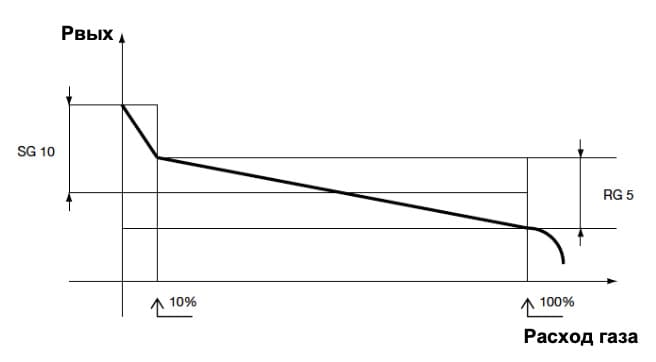

Регуляторы давления газа RBI 2012 соответствуют классам точности АС5 и SG10 в диапазоне расходов газов от 10% до 100% Qmax.
Максимальная пропускная способность может быть рассчитана с использованием данных формул:
|
Для критических условий (если (Ре/Ра) 2) → |
Q = Kg Pe/2 |
|
Для некритических условий (если (Ре/Ра) = 2) → |
Q = Kg √Pa(Pe-Pa) |
где,
КG – коэффициент расхода (см. Таблицу ниже),
Ре – абсолютное входное давление, бар
Ра – абсолютное выходное давление, бар
| Диаметр седла | 7 мм | 11 мм | 13 мм | 14 мм |
| KG | 40 | 100 | 140 | 160 |
Таблица пропускной способность регулятора RBI 2012 (в стандартных условиях) |
||||||
| RB 2012 | ||||||
| Рвх, бар |
Рвых, мбар |
20 | 50 | 100 | 300 | 400 |
| 0,35 | 25 | 20 | 15 | - | - | |
| 0,5 | 35 | 28 | 22 | 20 | - | |
| 0,6 | 35 | 29 | 23 | 21 | - | |
| 0,7 | 35 | 30 | 24 | 22 | 18 | |
| 0,8 | 35 | 29 | 24 | 22 | 19 | |
| 0,9 | 35 | 28 | 25 | 22 | 20 | |
| 1 | 35 | 27 | 25 | 22 | 20 | |
| 1,5 | 32 | 28 | 25 | 23 | 23 | |
| 2 | 30 | 30 | 28 | 25 | 22 | |
| 3 | 30 | 31 | 29 | 26 | 24 | |
| 4 | 30 | 32 | 30 | 26 | 25 | |
| 5 | 28 | 28 | 26 | 25 | 25 | |
| 6 | 28 | 28 | 26 | 25 | 25 | |
| 7 | 25 | 24 | 22 | 22 | 20 | |
| 8 | 25 | 24 | 22 | 22 | 20 | |
| 9 | 25 | 25 | 23 | 21 | 20 | |
| 10 | 25 | 25 | 24 | 20 | 20 | |
| Основные параметры | ||
| Серия продукта | RB 2000 | |
| Пропускная способность | 35 м³/ч | |
| Входное давление | до 10 бар | |
| Выходное давление | 5 - 150 мбар | |
| Диаметр подключения | DN 25 | |
| Подключение | резьбовое | |
