Газовый регулятор давления Itron RBI 1722
разработаны для применения в коммерческом и малом промышленном секторе: горелки, печи, колонки, промышленные газовые котлы, а также другая аппаратура потребления газа, которая требует точного и быстрого регулирования давления газа при больших расходах. Регуляторы очень компактны и могут устанавливаться в шкафных.
Регулятор расхода газа RBI 1722 – одностадийные регуляторы прямого действия, с нагруженной пружиной (рычажного типа), со встроенными предохранительно-запорными клапанами (ПЗК), с внутренним импульсом.
ПЗК по превышению срабатывает при повышении выходного давления сверх заданного значения, ПЗК по снижению давления срабатывает при снижении выходного давления ниже установленного значения. После срабатывания ПЗК регулятор закрывается и запустить его можно только вручную перезапустив ПЗК. Встроенный байпас упрощает перезапуск ПЗК.
Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном. Это позвоет использовать одни и те же регуляторы на разных входных давлениях.
Приемущества газового регулятора Itron RBI 1722
- Сбалансированная компенсационная система устраняет эффект «подкачки»
- Надежная износостойкая конструкция для работы на среднем и высоком давлении
- Небольшие габариты при большой пропускной способности
- Встроенный ПЗК
- Соответствие EN 334
Технические характеристики регулятора RBI 1722
| Максимальное входное давление | 0,5 … 16 бар |
| Газ | природный, воздух, азот или любой другой неагрессивный газ |
| Выходное давление | 0,1 … 1,3 бар |
| Класс точности | ± 5% от от установленного значения выходного давления |
| Диапазон рабочих температур | минус 30 … 60 ºС |
| Монтажное положение | горизонтальное и вертикальное |
| Устройства безопасности | ПЗК по превышению давления ПЗК по снижению давления |
| Опции | внешняя или внутренняя импульсная линия монитор версия |
| * Монитор версия – позволяет использовать регулятор в качестве дублирующего узла редуцирования на случай отказа основного узла. | |

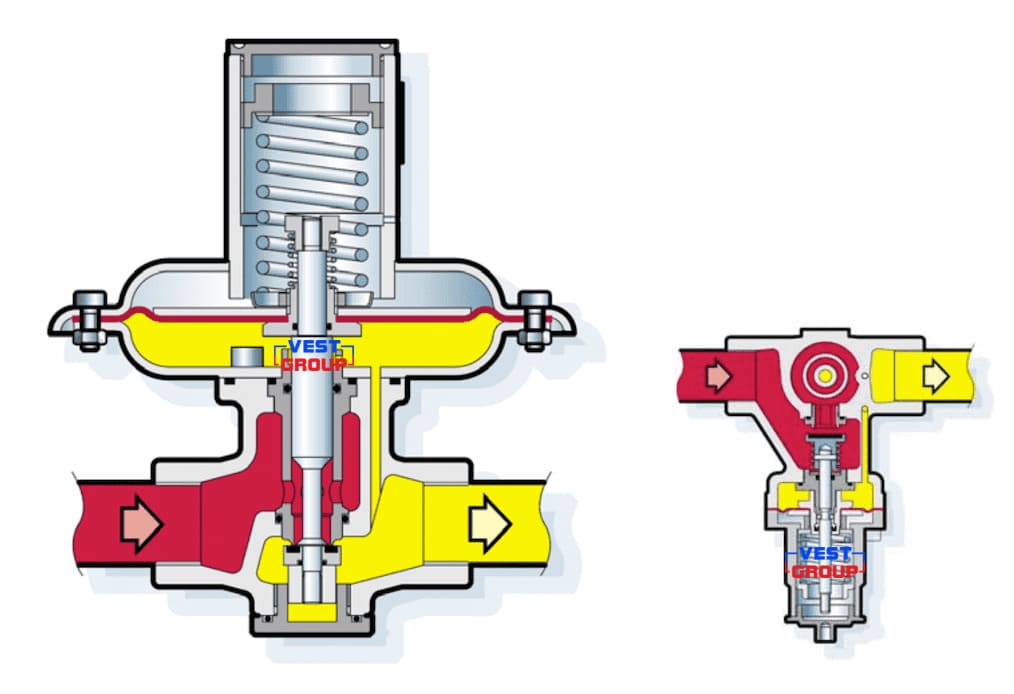

Принцип работы газового регулятора Itron RBI 1722

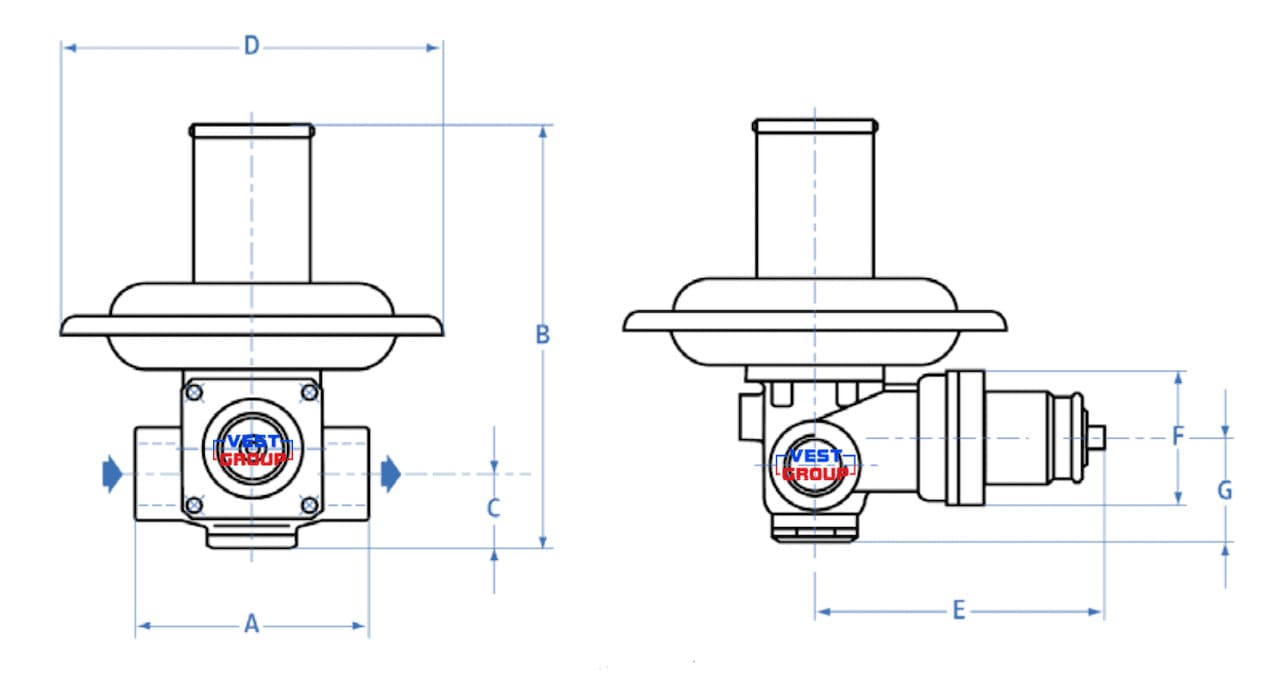

Габаритные размеры редуктора газа Itron RBI 1722
| Тип | Диаметр | Габаритные размеры | Масса, кг | ||||||
| А | B | C | D | E | F | G | |||
| RBI 1722 | DN 20 (3/4") | 100 | 185 | 32 | Ø165 | 130 | 60 | 46 | 4,0 |
| Основные параметры | ||
| Серия продукта | RB 1700 | |
| Пропускная способность | 70 м³/ч (Cg) | |
| Входное давление | до 16 бар | |
| Выходное давление | 100 - 1300 мбар | |
| Диаметр подключения | DN 20 | |
| Подключение | резьбовое | |
