Консольно-моноблочный многоступенчатый повысительный насос Grundfos CME 5-5 A-R-A-V-AQQV S-A-D-N
Горизонтальные многоступенчатые насосы Grundfos CM и CME представляют собой центробежные и модульные насосы. Они компактны и обладают свойствами, позволяющими создавать с ними много разных конфигураций. Насос Grundfos CME 5-5 A-R-A-V-AQQV S-A-D-N отличается используемым двигателем со встроенным преобразователи частоты.
Насос Grundfos CME 5-5 A-R-A-V-AQQV S-A-D-N представляют собой моноблочный многоступенчатый насос с осевыми впускным и всасывающим патрубками и радиальным нагнетательным патрубком. Их чаще всего используют для повышения давления в системах водоснабжения и для принудительной циркуляции в контурах отопления и охлаждения. Специальный тип механического уплотнения AQQE позволяет перекачивать пропиленгликоль в соотношении 50/50 с водой. Проверенные конструктивные решения и качество материалов, использованных при строительстве, гарантируют многолетнюю безаварийную работу.
Особенности и преимущества центробежного повысительного насоса Grundfos CME 5-5 A-R-A-V-AQQV S-A-D-N:
- компактный дизайн;
- широкий спектр применения;
- высокая надежность;
- ремонтопригодность;
- широкий спектр применения;
- низкий уровень шума;
- нестандартные исполнения.

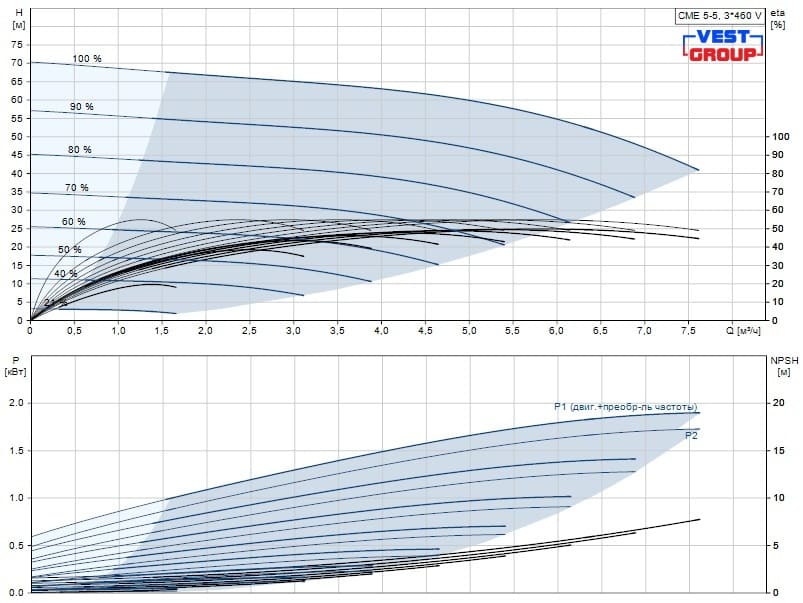

Кривые характеристик насоса Grundfos CME 5-5 A-R-A-V-AQQV S-A-D-N
 |
Технические характеристики насоса Grundfos CME 5-5 A-R-A-V-AQQV S-A-D-N
| Технические данные | ||
| Скорость насоса, при которой расчитаны его характеристики | 3480 об/м | |
| Номинальный расход | 5.64 м³/ч | |
| Номимальный напор | 55.6 м | |
| Рабочие колеса | 5 | |
| Код торцевого уплотнения вала | AQQV | |
| Сертифицирован для питьевой воды | WRAS, ACS, NSF61 | |
| Материалы | ||
| Корпус насоса | Чугун | |
| Корпус насоса | ASTM A48-25A | |
| Рабочее колесо | Нержавеющая сталь | |
| Рабочее колесо, EN / DIN | EN 1.4301 | |
| Рабочее колесо, AISI / ASTM | AISI 304 | |
| Жидкость | ||
| Рабочая жидкость | вода | |
| Диапазон температур жидкости | -20 .. 90 °C | |
| Температура перекачиваемой жидкости | 20 °C | |
| Плотность | 998,2 кг/м³ | |
| Данные электрооборудования | ||
| Стандарт электродвигателя | IEC | |
| Тип электродвигателя | 90D | |
| Номинальная мощность - P2 | 2.2 кВт | |
| Частота питающей сети | 50 / 60 Hz | |
| Номинальное напряжение | 3 x 380-500 B | |
| Диапазон тока | 4.15-3.40 A | |
| Номинальная частота вращения | 360-3456 об/м | |
| Степень защиты (IEC 34-5) | IP55 | |
| Класс изоляции (IEC 85) | F | |
| Система управления | ||
| Преобразователь частоты | Встроенный | |
| Монтаж | ||
| Максимальна температуры окружающей среды | -20 ... 55 °C | |
| Максимальное рабочее давление | 10 бар | |
| Максимальное давление при заданой температуре | 10 бар / 90 °C | |
| Стандарт трубного подсоединения | Rp | |
| Размер всасывающего патрубка | 1 1/4" | |
| Размер напорного патрубка | 1" | |
| Вес (Нетто) | 19.4 кг | |
| Вес (Брутто) | 21.2 кг | |
| Основные параметры | ||
| Серия продукта | CME | |
| Тип насоса | центробежный | |
| Назначение | повышение давления | |
| Максимальный расход, Qmax | 7.62 м³/ч | |
| Максимальный напор | 67.89 м | |
| Температура жидкости | -20 .. 90 °C | |
| Робочее давление | до 10 бар | |
| Тип присоединения | резьба | |
| Диаметр условного прохода, мм | DN 32 | |
| Дополнительные параметры | ||
| Страна производства | Дания | |
