Трехходовой паровой котел высокого давления Unical TRYPASS 2500
ищете передовое решение в мире паровых котлов? Наш трехходовой паровой котел, предназначенный для применения как среднего, так и высокого давления, – ваш ответ. Его горизонтальная конструкция включает омываемую топку обеспечивает максимальный уровень эффективности от 90% до 96% для версии для ЕC. Работая с максимальным давлением 12/15 бар (или даже выше по запросу), наши паровые котлы серии TRYPASS отвечают самым высоким стандартам безопасности. Они были тщательно оценены надзорным органом на соответствие основным требованиям безопасности Директивы сосудов под давлением PED 2014/68/UE, получив престижный знак CE.P.E.D.
Сердцем этих котлов является их горизонтальная цилиндрическая топка, где зажигается крепкое пламя. Дымовые газы из камеры сгорания проходят уникальное путешествие через три инверсионных канала, прежде чем направляться в камеру сбора дымовых газов через дымовые трубы. Результат? Низкая тепловая нагрузка на поверхность и минимальные выбросы NOx, устанавливающие новые стандарты безопасности и экологической ответственности.
Котел может поставляться в версии EC – с экономайзером, повышающим эффективность (+3 - 4% КПД), без увеличения размеров:
В соответствии с выбранной комплектацией, также используются различные виды высокоэффективных турбизаторов:
- STD – гладкие трубы с турбулизаторами до 91% КПД (работает на газе, дизеле, мазуте);
- HPO - трубы с ESA шестисекционными вставками до 93% КПД (работает на газе, дизеле);
- HP - трубы из ESALU вставками разных типов и форм до 95% КПД (на газе);
Преимущества и особенности котла TRYPASS 2500
- Уменьшенный выброс NOx
- ПОВЫШЕННЫЙ КПД ДО 96% благодаря трехходовой структуре и возможности использования экономайзеров (встроенных или внешних);
- ПРЕДВАРИТЕЛЬНЫЕ И ЗАДНИЕ ДВЕРИ открываются без снятия горелки и демонтажа дымохода для ревизии и очистки трубных пучков;
- ЭФФЕКТИВНАЯ ТЕРМОИЗОЛЯЦИЯ: большая общая толщина, благодаря двум слоям минеральной ваты с алюминиевой основой, изоляция между обшивкой и горячими частями котла для устранения тепловых мостиков;
- ШКАФЫ УПРАВЛЕНИЯ электромеханические, или электронные для контроля за работой и безопасностью котла;
- АВТОНОМНАЯ РАБОТА: возможность использования дополнительных комплектов для работы без присутствия оператора котельной в течение 24/72 часов;

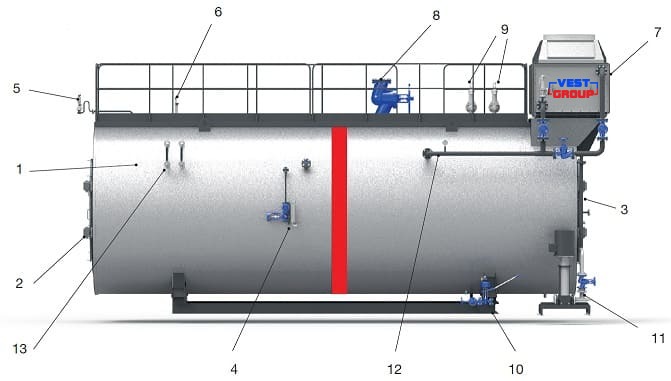

Конструкция котла TRYPASS 2500
1. Корпус котла; 2. Передняя дверь; 3. Задняя дверь; 4. Блок контроля солевместимости TDS (опция); 5. Группа КИП; 6. Предохранительные датчики уровня; 7. Экономайзер (опция); 8. Главный паровой клапан; 9. Предохранительные клапаны; 10. Автоматический слив котла BBD (опция); 11. Группа насосов подпитки; 12. Термометр на входе воды; 13. Указатель уровня.
Технические характеристики котла Unical TRYPASS 2500
| Производительность | Номинальная мощность | Максимальная мощность | Содержимое воды по уровню | Общий объем | Длина сопла горелки min |
| кг/ч | кВт | кВт | л | л | мм |
| 2500 | 1660 | 1845 | 6130 | 7140 | 360 |

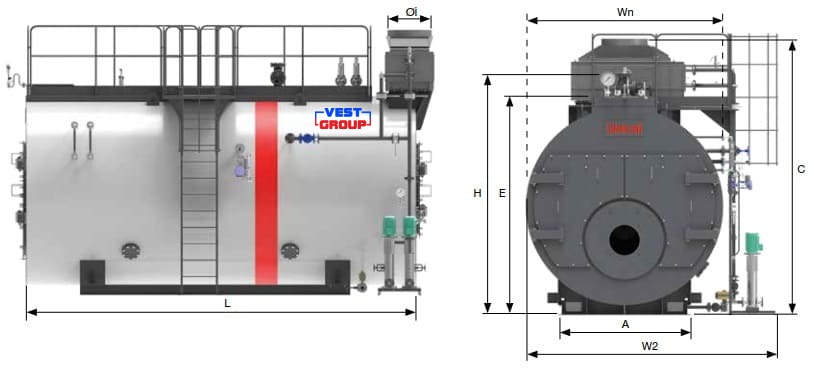

Габаритные и присоединительные размеры котла Unical TRYPASS 2500
| Wn | W2 | L | H | A | C | E | øi | Вес пустого котла |
| мм | мм | мм | мм | мм | мм | мм | мм | кг |
| 2250 | 2920 | 4120 | 2900 | 1440 | 3400 | 2600 | 401 | 8100 |
| Основные параметры | ||
| Серия продукта | TRYPASS | |
| Тип котла | паровой | |
| Вид котла | жаротрубный | |
| Конструкция котла | трехходовой | |
| Производительность пара | 2500 кг/час | |
| Полезная мощность | 1660 кВт | |
| Вид топлива | газ | |
| Вид топлива | дизель | |
| Максимальный КПД | 96 % | |
| Робочее давление | до 12/15 бар | |
| Максимальная температура | до 119,7 °C | |
