Трехходовой паровой котел высокого давления Unical TRYPASS 18000
Ищете идеальный паровой котел для систем среднего и высокого давления? Наш ультрасовременный трехходовой паровой котёл может быть именно тем, что вам нужно. Разработанная с горизонтальным расположением и тщательно очищенной топкой, она обеспечивает впечатляющий КПД от 90 до 96% для версии для ЕС. Наши паровые котлы TRYPASS 18000, разработанные для работы под давлением до 12/15 бар, с возможностью еще большего давления по запросу, соответствуют строгим стандартам безопасности, изложенным в Директиве по сосудам под давлением PED 2014/68/UE. Они с гордостью несут знак CE.P.E.D, что символизирует их непреклонную преданность безопасности и производительности.
В основе этих котлов лежит горизонтальная цилиндрическая топка, специально разработанная для разжигания мощного пламени. Путешествие дымовых газов из камеры сгорания тщательно направляется через специализированный инверсионный канал, который ведет их в камеру сбора дымовых газов через дымовые трубы. Результат? Минимальная тепловая нагрузка на поверхность и очень низкие выбросы NOx, устанавливающая отраслевой стандарт эффективности и экологической ответственности.
Котел может поставляться в версии EC – с экономайзером, повышающим эффективность (+3 - 4% КПД), без увеличения размеров:
В соответствии с выбранной комплектацией, также используются различные виды высокоэффективных турбизаторов:
- STD – гладкие трубы с турбулизаторами до 91% КПД (работает на газе, дизеле, мазуте);
- HPO - трубы с ESA шестисекционными вставками до 93% КПД (работает на газе, дизеле);
- HP - трубы из ESALU вставками разных типов и форм до 95% КПД (на газе);
Преимущества и особенности котла TRYPASS 18000
- Уменьшенный выброс NOx
- ПОВЫШЕННЫЙ КПД ДО 96% благодаря трехходовой структуре и возможности использования экономайзеров (встроенных или внешних);
- ПРЕДВАРИТЕЛЬНЫЕ И ЗАДНИЕ ДВЕРИ открываются без снятия горелки и демонтажа дымохода для ревизии и очистки трубных пучков;
- ЭФФЕКТИВНАЯ ТЕРМОИЗОЛЯЦИЯ: большая общая толщина, благодаря двум слоям минеральной ваты с алюминиевой основой, изоляция между обшивкой и горячими частями котла для устранения тепловых мостиков;
- ШКАФЫ УПРАВЛЕНИЯ электромеханические, или электронные для контроля за работой и безопасностью котла;
- АВТОНОМНАЯ РАБОТА: возможность использования дополнительных комплектов для работы без присутствия оператора котельной в течение 24/72 часов;

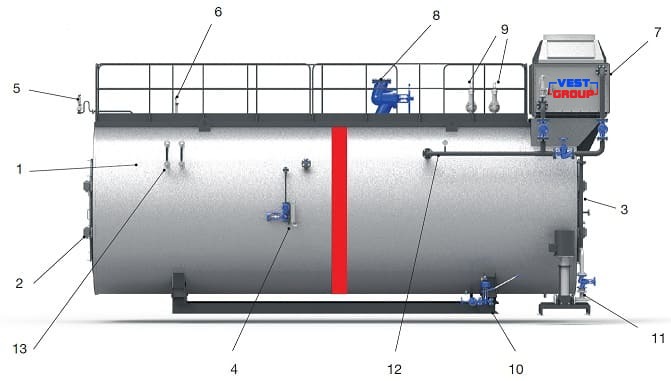

Конструкция котла TRYPASS 18000
1. Корпус котла; 2. Передняя дверь; 3. Задняя дверь; 4. Блок контроля солевместимости TDS (опция); 5. Группа КИП; 6. Предохранительные датчики уровня; 7. Экономайзер (опция); 8. Главный паровой клапан; 9. Предохранительные клапаны; 10. Автоматический слив котла BBD (опция); 11. Группа насосов подпитки; 12. Термометр на входе воды; 13. Указатель уровня.
Технические характеристики котла Unical TRYPASS 18000
| Производительность | Номинальная мощность | Максимальная мощность | Аэродинамическое сопротивление |
| кг/ч | кВт | кВт | мбар |
| 18000 | 11957 | 13286 | 10 |

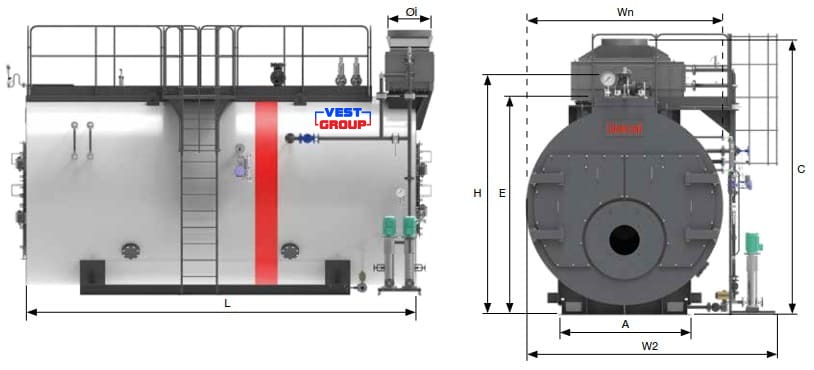

Габаритные и присоединительные размеры котла Unical TRYPASS 18000
| Wn | W2 | L | H | A | C | E | øi | Вес пустого котла |
| мм | мм | мм | мм | мм | мм | мм | мм | кг |
| 3400 | 4270 | 9000 | 4350 | 2300 | 4650 | 3750 | 951 | 40000 |
| Основные параметры | ||
| Серия продукта | TRYPASS | |
| Тип котла | паровой | |
| Вид котла | жаротрубный | |
| Конструкция котла | трехходовой | |
| Производительность пара | 18000 кг/час | |
| Полезная мощность | 11957 кВт | |
| Вид топлива | газ | |
| Вид топлива | дизель | |
| Максимальный КПД | 96 % | |
| Робочее давление | до 12/15 бар | |
| Максимальная температура | до 119,7 °C | |
