Трехходовой паровой котел высокого давления Unical TRYPASS 15000
Сделайте свой технологический процесс еще лучше с помощью нашего современного трехходового котла, тщательно разработанного для операций со средним и высоким давлением. Благодаря горизонтальной компоновке и омываемой топке он достигает превосходных уровней эффективности от 90% до 96% для версии для ЕС. Наши паровые котлы TRYPASS 15000, разработанные для работы под давлением до 12/15 бар и доступны для индивидуальной настройки при более высоком давлении по запросу, полностью соответствуют высоким стандартам безопасности, установленным Директивой по сосудам под давлением PED 2014/68/UE. Они с гордостью несут знак CE.P.E.D, что свидетельствует об их приверженности безопасности и производительности.
В основе этих котлов лежит горизонтальная цилиндрическая топка, специально разработанная для разжигания мощного пламени. Путь дымовых газов из камеры сгорания тщательно продуман через специализированные инверсионные каналы, направляющие их в камеру сбора дымовых газов через дымовые трубы. Результат? Минимальные тепловые нагрузки на поверхность и низкие выбросы NOx, устанавливающие планку безопасности и экологическую ответственность.
Котел может поставляться в версии EC – с экономайзером, повышающим эффективность (+3 - 4% КПД), без увеличения размеров:
В соответствии с выбранной комплектацией, также используются различные виды высокоэффективных турбизаторов:
- STD – гладкие трубы с турбулизаторами до 91% КПД (работает на газе, дизеле, мазуте);
- HPO - трубы с ESA шестисекционными вставками до 93% КПД (работает на газе, дизеле);
- HP - трубы из ESALU вставками разных типов и форм до 95% КПД (на газе);
Преимущества и особенности котла TRYPASS 15000
- Уменьшенный выброс NOx
- ПОВЫШЕННЫЙ КПД ДО 96% благодаря трехходовой структуре и возможности использования экономайзеров (встроенных или внешних);
- ПРЕДВАРИТЕЛЬНЫЕ И ЗАДНИЕ ДВЕРИ открываются без снятия горелки и демонтажа дымохода для ревизии и очистки трубных пучков;
- ЭФФЕКТИВНАЯ ТЕРМОИЗОЛЯЦИЯ: большая общая толщина, благодаря двум слоям минеральной ваты с алюминиевой основой, изоляция между обшивкой и горячими частями котла для устранения тепловых мостиков;
- ШКАФЫ УПРАВЛЕНИЯ электромеханические, или электронные для контроля за работой и безопасностью котла;
- АВТОНОМНАЯ РАБОТА: возможность использования дополнительных комплектов для работы без присутствия оператора котельной в течение 24/72 часов;

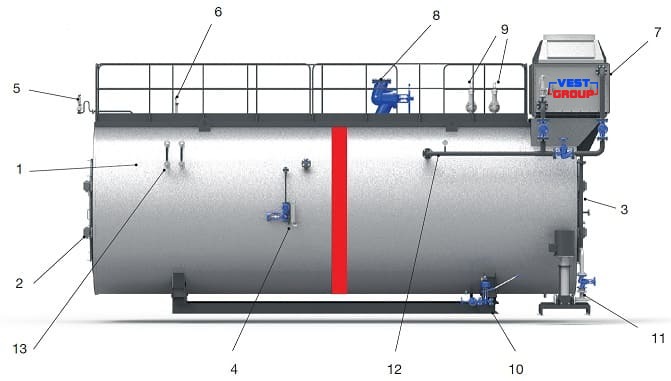

Конструкция котла TRYPASS 15000
1. Корпус котла; 2. Передняя дверь; 3. Задняя дверь; 4. Блок контроля солевместимости TDS (опция); 5. Группа КИП; 6. Предохранительные датчики уровня; 7. Экономайзер (опция); 8. Главный паровой клапан; 9. Предохранительные клапаны; 10. Автоматический слив котла BBD (опция); 11. Группа насосов подпитки; 12. Термометр на входе воды; 13. Указатель уровня.
Технические характеристики котла Unical TRYPASS 15000
| Производительность | Номинальная мощность | Максимальная мощность | Содержимое воды по уровню | Общий объем | Длина сопла горелки min |
| кг/ч | кВт | кВт | л | л | мм |
| 15000 | 9964 | 11071 | 24300 | 28210 | 360 |

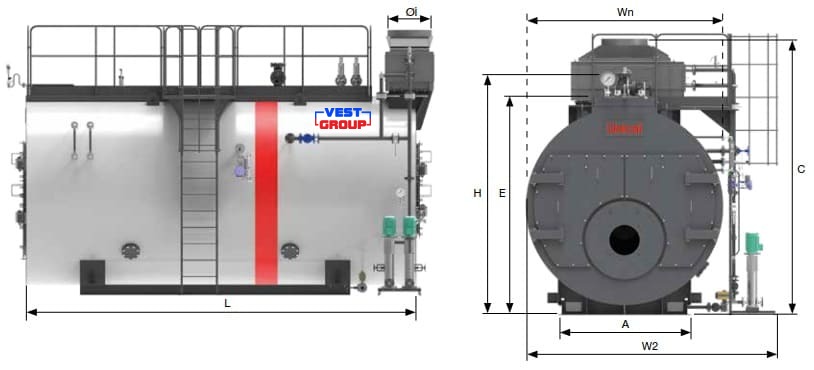

Габаритные и присоединительные размеры котла Unical TRYPASS 15000
| Wn | W2 | L | H | A | C | E | øi | Вес пустого котла |
| мм | мм | мм | мм | мм | мм | мм | мм | кг |
| 3175 | 3965 | 8200 | 3835 | 2000 | 4250 | 3350 | 801 | 35000 |
| Основные параметры | ||
| Серия продукта | TRYPASS | |
| Тип котла | паровой | |
| Вид котла | жаротрубный | |
| Конструкция котла | трехходовой | |
| Производительность пара | 15000 кг/час | |
| Полезная мощность | 9964 кВт | |
| Вид топлива | газ | |
| Вид топлива | дизель | |
| Максимальный КПД | 96 % | |
| Робочее давление | до 12/15 бар | |
| Максимальная температура | до 119,7 °C | |
