Двухходовой паровой котел низкого давления Unical BAHR UNO 2500
Парогенератор низкого давления Unical BAHR UNO 2500 является свидетельством инженерного совершенства, включающего дымоходные трубы и топку с системой реверса пламени. Разработанный для безопасной работы при максимальном давлении PS = 1,0 бар, этот двухходовой котел может похвастаться омываемой цилиндрической топкой с дном, что обеспечивает эффективное сжигание и профессионально управляемую инверсию продуктов сгорания. Дымовые газы проходят от решетки передней трубы до решетки задней трубы, поступают в камеру сбора дымовых газов и выходят через дымоход. Котел славится своей способностью поддерживать низкие тепловые нагрузки на поверхность камеры сгорания.
Котел работает на газе, дизеле и мазуте.
Котел имеет две конструкции без экономайзера и с экономайзером (+3 - 4% КПД), без увеличения размеров:
- EC – со встроенным экономайзером (или возможностью его доукомплектовать);
- OR – без экономайзера (без возможности его доукомплектовать).
Котел имеет две конструкции без экономайзера и с экономайзером (+3 - 4% КПД), без увеличения размеров:
- STD – гладкие трубы с турбулизаторами до 91% КПД (работает на газе, дизеле, мазуте);
- HPO - трубы с ESA шестисекционными вставками до 93% КПД (работает на газе, дизеле);
- HP - трубы из ESALU вставками разных типов и форм до 95% КПД (на газе);
Преимущества и особенности котла BAHR UNO 2500
- Высокий КПД: до 97% со специальными трубами ESALU и экономайзером;
- КОНСТРУКТИВНАЯ ОСОБЕННОСТЬ ДЫМОВОЙ КАМЕРЫ которая позволяет устанавливать встроенный экономайзер даже на установленный котел;
- ЭФФЕКТИВНАЯ ТЕПЛОВАЯ ИЗОЛЯЦИЯ Состоит из двух слоев минеральной ваты, покрытых листовой обшивкой - изоляция между обшивкой и горячей частью корпуса котла для устранения "тепловых мостиков";
- РЕВЕРСИВНОЕ ОТКРЫТИЕ ДВЕРИ: петли и затяжные болты регулируются по всем направлениям;
- ПАНЕЛИ УПРАВЛЕНИЯ электромеханические, для контроля за работой и безопасностью котла;
- АВТОНОМНАЯ РАБОТА: возможность использования дополнительных комплектов для работы без присутствия оператора котельной в течение 24/72 часов;

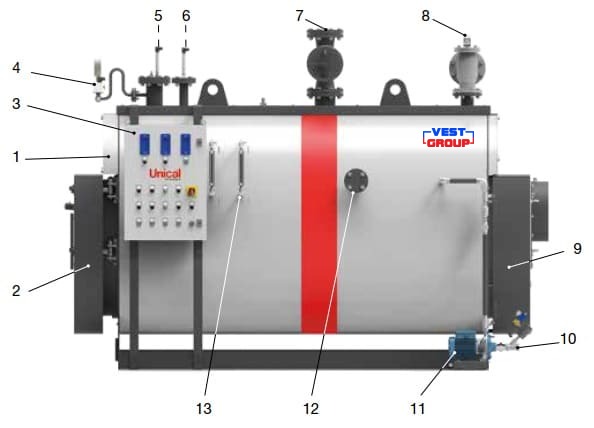

Конструкция котла BAHR UNO 2500
1. Корпус котла; 2. Дверь котла; 3. Шкаф управления; 4. Группа КИП; 5. Предохранительные датчики уровня; 6. Емкостный датчик уровня (IML); 7. Главный паровой клапан; 8. ПСК (поставляется в количестве 2 штук); 9. Дымовая камера; 10. Дренаж; 11. Группа из 2 питательных насосов; 12. Подключение контроля солевсодержимого (TDS); 13. Указатель уровня (2 шт.).
Технические характеристики котла Unical BAHR UNO 2500
| Производительность | Номинальная мощность | Максимальная мощность | Содержимое воды по уровню | Общий объем | Длина сопла горелки min | Диаметр сопла горелки max | ||
| OR | HPO | HP | ||||||
| кг/ч | кВт | кВт | кВт | кВт | л | л | мм | мм |
| 2500 | 1677 | 1863,3 | 1822,8 | 1765,3 | 2970 | 4060 | 420 | 360 |

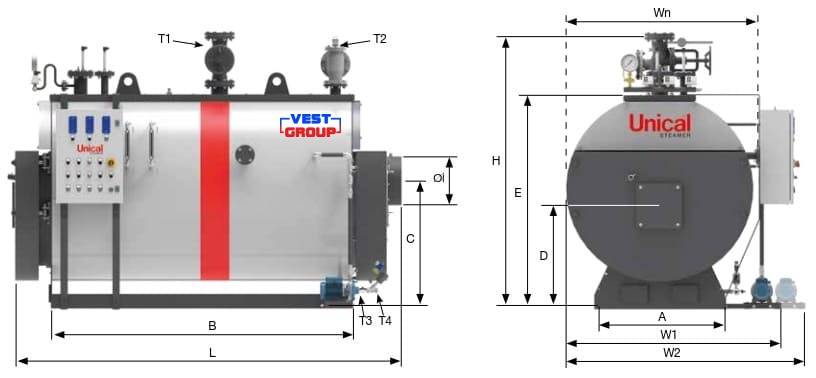

Габаритные и присоединительные размеры котла Unical BAHR UNO 2500
| Wn | W1 | W2 | L | H | A | B | C | D | E | øi | T1 | T2 | T3 | T4 | Вес пустого котла | Общий вес |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кг | кг | ||||
| 2030 | 2100 | 2480 | 3625 | 2725 | 1470 | 2830 | 1460 | 1080 | 2250 | 404 | DN 150 | DN 80(2х) | 1" | 1 1/2" | 5640 | 8610 |
| Основные параметры | ||
| Серия продукта | BAHR UNO | |
| Тип котла | паровой | |
| Вид котла | жаротрубный | |
| Конструкция котла | двухходовой | |
| Производительность пара | 2500 кг/час | |
| Полезная мощность | 1677 кВт | |
| Вид топлива | газ | |
| Вид топлива | дизель | |
| Максимальный КПД | 97 % | |
| Робочее давление | до 0,98 бар | |
| Максимальная температура | до 119,6 °C | |
