Двухходовой паровой котел низкого давления Unical BAHR UNO 1500
Созданный для оптимальной производительности, парогенератор низкого давления Unical BAHR UNO 1500 включает в себя дымоходные трубы и механизм реверса пламени в печи. Он разработан для безопасной работы при максимально допустимом давлении S = 1,0 бар. Этот двухходовой котел может похвастаться цилиндрической топкой с дном, которую можно очищать, где сгорание происходит с точностью, а побочные продукты сгорания искусно возвращаются. Путешествие дымовых газов начинается с передней трубной решетки, продвигается через заднюю трубную решетку, попадает в камеру сбора дымовых газов и, наконец, выходит через дымоход. Котел славится своей способностью поддерживать низкие тепловые нагрузки на поверхность камеры сгорания.
Котел работает на газе, дизеле и мазуте.
Котел имеет две конструкции без экономайзера и с экономайзером (+3 - 4% КПД), без увеличения размеров:
- EC – со встроенным экономайзером (или возможностью его доукомплектовать);
- OR – без экономайзера (без возможности его доукомплектовать).
Котел имеет две конструкции без экономайзера и с экономайзером (+3 - 4% КПД), без увеличения размеров:
- STD – гладкие трубы с турбулизаторами до 91% КПД (работает на газе, дизеле, мазуте);
- HPO - трубы с ESA шестисекционными вставками до 93% КПД (работает на газе, дизеле);
- HP - трубы из ESALU вставками разных типов и форм до 95% КПД (на газе);
Преимущества и особенности котла BAHR UNO 1500
- Высокий КПД: до 97% со специальными трубами ESALU и экономайзером;
- КОНСТРУКТИВНАЯ ОСОБЕННОСТЬ ДЫМОВОЙ КАМЕРЫ которая позволяет устанавливать встроенный экономайзер даже на установленный котел;
- ЭФФЕКТИВНАЯ ТЕПЛОВАЯ ИЗОЛЯЦИЯ Состоит из двух слоев минеральной ваты, покрытых листовой обшивкой - изоляция между обшивкой и горячей частью корпуса котла для устранения "тепловых мостиков";
- РЕВЕРСИВНОЕ ОТКРЫТИЕ ДВЕРИ: петли и затяжные болты регулируются по всем направлениям;
- ПАНЕЛИ УПРАВЛЕНИЯ электромеханические, для контроля за работой и безопасностью котла;
- АВТОНОМНАЯ РАБОТА: возможность использования дополнительных комплектов для работы без присутствия оператора котельной в течение 24/72 часов;

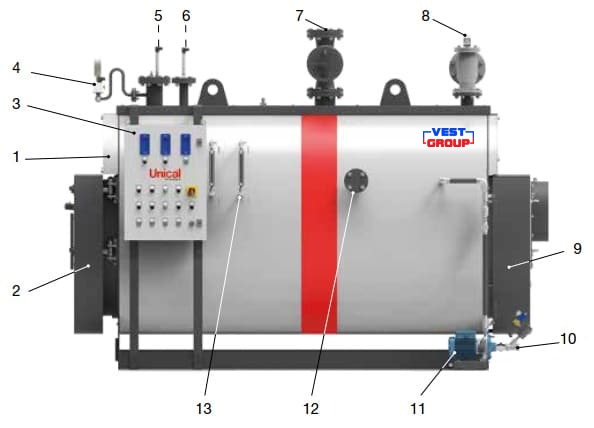

Конструкция котла BAHR UNO 1500
1. Корпус котла; 2. Дверь котла; 3. Шкаф управления; 4. Группа КИП; 5. Предохранительные датчики уровня; 6. Емкостный датчик уровня (IML); 7. Главный паровой клапан; 8. ПСК (поставляется в количестве 2 штук); 9. Дымовая камера; 10. Дренаж; 11. Группа из 2 питательных насосов; 12. Подключение контроля солевсодержимого (TDS); 13. Указатель уровня (2 шт.).
Технические характеристики котла Unical BAHR UNO 1500
| Производительность | Номинальная мощность | Максимальная мощность | Содержимое воды по уровню | Общий объем | Длина сопла горелки min | Диаметр сопла горелки max | ||
| OR | HPO | HP | ||||||
| кг/ч | кВт | кВт | кВт | кВт | л | л | мм | мм |
| 1500 | 1006 | 1117,8 | 1093,5 | 1058,9 | 1663 | 2250 | 400 | 280 |

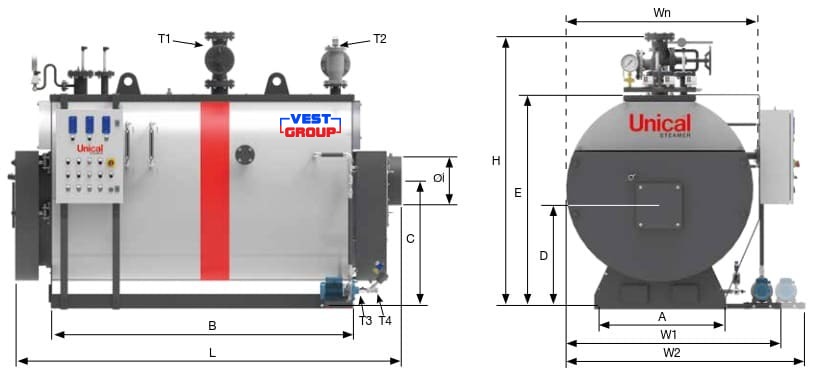

Габаритные и присоединительные размеры котла Unical BAHR UNO 1500
| Wn | W1 | W2 | L | H | A | B | C | D | E | øi | T1 | T2 | T3 | T4 | Вес пустого котла | Общий вес |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кг | кг | ||||
| 1628 | 1804 | 2085 | 3322 | 2220 | 1090 | 2527 | 1125 | 860 | 1790 | 304 | DN 125 | DN 80 | 1" | 1" | 3190 | 4853 |
| Основные параметры | ||
| Серия продукта | BAHR UNO | |
| Тип котла | паровой | |
| Вид котла | жаротрубный | |
| Конструкция котла | двухходовой | |
| Производительность пара | 1500 кг/час | |
| Полезная мощность | 1006 кВт | |
| Вид топлива | газ | |
| Вид топлива | дизель | |
| Максимальный КПД | 97 % | |
| Робочее давление | до 0,98 бар | |
| Максимальная температура | до 119,6 °C | |
