Паровой котел Unical BAHR 3G 4000

Трехходовой паровой котел среднего давления Unical BAHR 3G 4000

Установка новых стандартов: BAHR 3G 4000, трехходовой паровой котел, переосмысливает теплопередачу и контроль выбросов. Благодаря своей цилиндрической топке, инверсионной камере и горелке с низким выбросом NOx, он обеспечивает низкие тепловые нагрузки и сокращение выбросов загрязняющих веществ.

Котел работает на газе, дизеле и мазуте.

Котел имеет две конструкции без экономайзера и с экономайзером (+3 - 4% КПД), без увеличения размеров:

• EC – со встроенным экономайзером (или возможностью его доукомплектовать);
• OR – без экономайзера (без возможности его доукомплектовать).

Котел имеет две конструкции без экономайзера и с экономайзером (+3 - 4% КПД), без увеличения размеров:

1. STD – гладкие трубы с турбулизаторами до 91% КПД (работает на газе, дизеле, мазуте);
2. HPO - трубы с ESA шестисекционными вставками до 93% КПД (работает на газе, дизеле);
3. HP - трубы из ESALU вставками разных типов и форм до 95% КПД (на газе);

Преимущества и особенности котла BAHR 3G 4000

• Уменьшенный выброс NOx
• ПОВЫШЕННЫЙ КПД ДО 96% благодаря трехходовой структуре и возможности использования экономайзеров (встроенных или внешних);
• ПРЕДВАРИТЕЛЬНЫЕ И ЗЕДНЫЕ ДВЕРИоткрываются без снятия горелки и демонтажа дымохода для ревизии и очистки трубных пучков;
• ЭФФЕКТИВНАЯ ТЕРМОИЗОЛЯЦИЯ:большая общая толщина, благодаря двум слоям минеральной ваты с алюминиевой основой, изоляция между обшивкой и горячими частями котла для устранения тепловых мостиков;
• ШКАФЫ УПРАВЛЕНИЯ электромеханические, или электронные для контроля за работой и безопасностью котла;
• АВТОНОМНАЯ РАБОТА: возможность использования дополнительных комплектов для работы без присутствия оператора котельной в течение 24/72 часов;

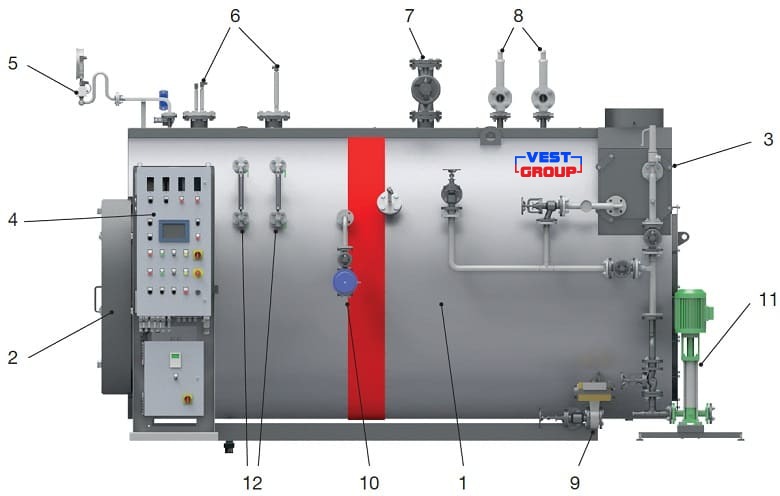

Конструкция котла BAHR 3G 4000

1. Корпус котла; 2. Дверь котла; 3. Задняя дымовая камера со выстроенным экономайзером; 4. Шкаф управления; 5. Группа КИП; 6. ПСК Предохранительные датчики/уровня; 7. Главный паровой клапан; 8. Предохранительные клапаны; 9. Автоматическая нижняя продувка (опция); 10. Автоматическая верхняя продувка (опция); 10. Насос подпитки; 12. Указатель уровня (2 шт.)

Технические характеристики котла Unical BAHR 3G 4000

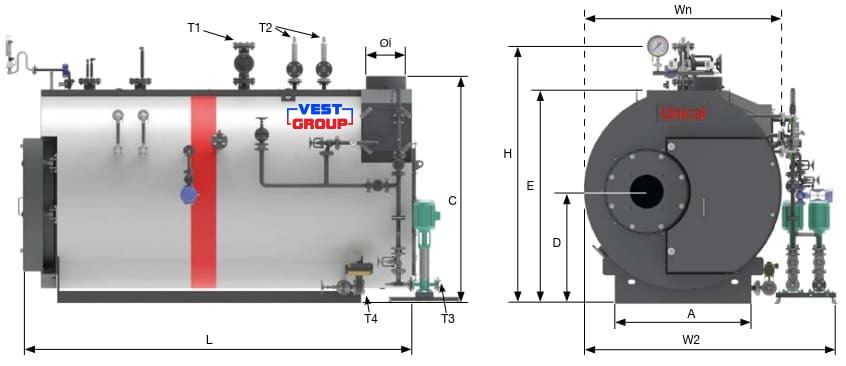

Габаритные и присоединительные размеры котла Unical BAHR 3G 4000
