Триходовой паровой котел среднего давления Unical BAHR 3G 2000
Повышенная эффективность: BAHR 3G 2000, горизонтальный моноблочный паровой котел среднего давления, может похвастаться тремя высокоэффективными ходами дымовых газов. Его адаптивность к типам топлива, модификациям дымовой трубы и использованию экономайзера приводит к диапазону эффективности 90-96%.
Котел работает на газе, дизеле и мазуте.
Котел имеет две конструкции без экономайзера и с экономайзером (+3 - 4% КПД), без увеличения размеров:
- EC – со встроенным экономайзером (или возможностью его доукомплектовать);
- OR – без экономайзера (без возможности его доукомплектовать).
Котел имеет две конструкции без экономайзера и с экономайзером (+3 - 4% КПД), без увеличения размеров:
- STD – гладкие трубы с турбулизаторами до 91% КПД (работает на газе, дизеле, мазуте);
- HPO - трубы с ESA шестисекционными вставками до 93% КПД (работает на газе, дизеле);
- HP - трубы из ESALU вставками разных типов и форм до 95% КПД (на газе);
Преимущества и особенности котла BAHR 3G 2000
- Уменьшенный выброс NOx
- ПОВЫШЕННЫЙ КПД ДО 96% благодаря трехходовой структуре и возможности использования экономайзеров (встроенных или внешних);
- ПРЕДВАРИТЕЛЬНЫЕ И ЗЕДНЫЕ ДВЕРИоткрываются без снятия горелки и демонтажа дымохода для ревизии и очистки трубных пучков;
- ЭФФЕКТИВНАЯ ТЕРМОИЗОЛЯЦИЯ:большая общая толщина, благодаря двум слоям минеральной ваты с алюминиевой основой, изоляция между обшивкой и горячими частями котла для устранения тепловых мостиков;
- ШКАФЫ УПРАВЛЕНИЯ электромеханические, или электронные для контроля за работой и безопасностью котла;
- АВТОНОМНАЯ РАБОТА: возможность использования дополнительных комплектов для работы без присутствия оператора котельной в течение 24/72 часов;

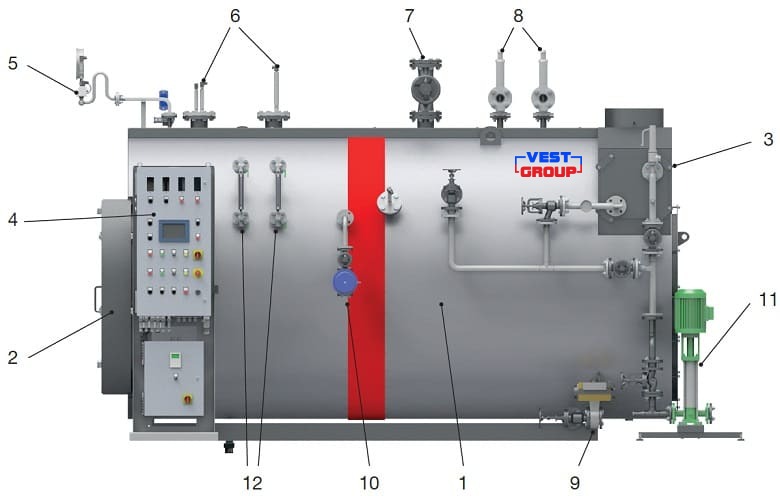

Конструкция котла BAHR 3G 2000
1. Корпус котла; 2. Дверь котла; 3. Задняя дымовая камера со выстроенным экономайзером; 4. Шкаф управления; 5. Группа КИП; 6. ПСК Предохранительные датчики/уровня; 7. Главный паровой клапан; 8. Предохранительные клапаны; 9. Автоматическая нижняя продувка (опция); 10. Автоматическая верхняя продувка (опция); 10. Насос подпитки; 12. Указатель уровня (2 шт.)
Технические характеристики котла Unical BAHR 3G 2000
| Производительность | Номинальная мощность | Максимальная мощность | Содержимое воды по уровню | Общий объем | Длина сопла горелки min | |
| STD | HP | |||||
| кг/ч | кВт | кВт | кВт | л | л | мм |
| 2000 | 1364 | 1515,6 | 1451,1 | 3550 | 4493 | 350 |

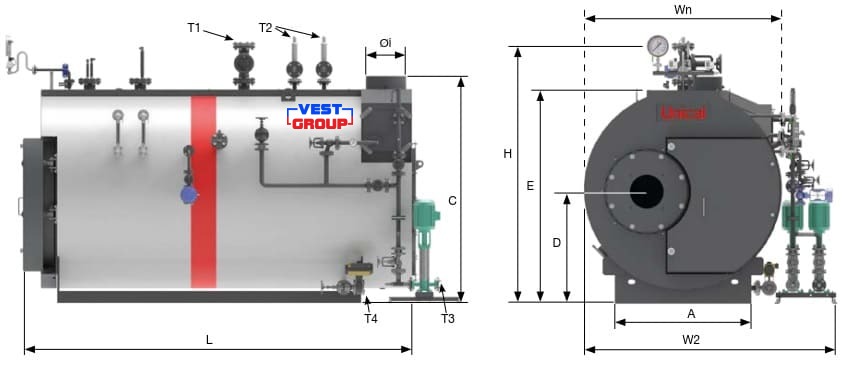

Габаритные и присоединительные размеры котла Unical BAHR 3G 2000
| Wn | W2 | L | H | A | C | D | E | øi | T1 | T2 | T3 | T4 | Вес пустого котла | Общий вес |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | DN | DN | DN | DN | кг | кг |
| 2062 | 2724 | 3738 | 2565 | 1450 | 2400 | 1175 | 2200 | 354 | 65 | 40 | 40 | 25 | 7287 | 10837 |
| Основные параметры | ||
| Серия продукта | BAHR 3G | |
| Тип котла | паровой | |
| Вид котла | жаротрубный | |
| Конструкция котла | трехходовой | |
| Производительность пара | 2000 кг/час | |
| Полезная мощность | 1364 кВт | |
| Вид топлива | газ | |
| Вид топлива | дизель | |
| Максимальный КПД | 96 % | |
| Робочее давление | до 12/15 бар | |
| Максимальная температура | до 119,7 °C | |
