Шаровые краны для газа Efar серии WK 6b-a
Куляной кран изготовлен из углеродистой стали, а шар и шток из нержавеющей стали. Модель кранов WK 6b-a представлены в диаметрах DN 15 – DN 200мм.
Краны WK 6b-a Efar – фланцевые. Предназначены для работы на природном газе, нефтепродуктах, в воздухе.
Технические характеристики кранов для газа Efar WK6ba
| Материал корпуса | сталь (углеродистая) |
| Уплотнение шара | PTFE (фторопласт) |
| Тип крана | двухходовой |
| Тип прохода | полнопроходный |
| Корпус крана | цельносварной |
| Максимальное рабочее давление | 40 бар |
| Максимальная температура рабочей среды | от - 30ºC до +110ºC |

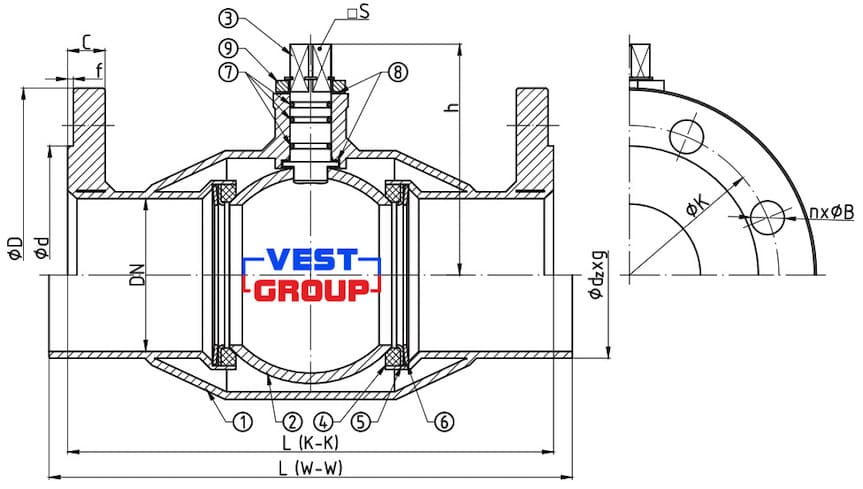

Габаритні розміри кульових кранів для газу Efar WK6ba
| Размер | PN | L | D | d | C | f | K | В | h | n | I | S | м3/ч | Вес / кг |
| DN 15 | 16-40 | 130 | 95 | 45 | 14 | 2 | 65 | 14 | 50 | 4 | 140 | 11 | 19 | 1.9 |
| DN 20 | 16-40 | 150 | 105 | 58 | 16 | 2 | 75 | 14 | 53 | 4 | 140 | 11 | 36 | 2.4 |
| DN 25 | 16-40 | 160 | 115 | 68 | 16 | 2 | 85 | 14 | 57 | 4 | 140 | 11 | 67 | 2.9 |
| DN 32 | 16-40 | 180 | 140 | 78 | 18 | 2 | 100 | 18 | 82 | 4 | - | 11 | 114 | 4.6 |
| DN 40 | 16-40 | 200 | 150 | 88 | 18 | 3 | 110 | 18 | 86 | 4 | - | 11 | 202 | 6 |
| DN 50 | 16-40 | 250 | 165 | 102 | 20 | 3 | 125 | 18 | 100 | 4 | - | 14 | 316 | 8 |
| DN 65 | 16 | 270 | 185 | 122 | 20 | 3 | 145 | 18 | 110 | 4 | - | 14 | 597 | 10 |
| DN 65 | 25/40 | 270 | 185 | 122 | 22 | 3 | 145 | 18 | 110 | 8 | - | 14 | 597 | 11 |
| DN 80 | 16 | 280 | 200 | 138 | 20 | 3 | 160 | 18 | 124 | 8 | - | 17 | 947 | 13.8 |
| DN 80 | 25/40 | 280 | 200 | 138 | 24 | 3 | 160 | 18 | 124 | 8 | - | 17 | 947 | 17.5 |
| DN 100 | 16 | 300 | 220 | 158 | 22 | 3 | 180 | 18 | 142 | 8 | - | 17 | 1556 | 18 |
| DN 100 | 25/40 | 300 | 235 | 162 | 26 | 3 | 190 | 22 | 142 | 8 | - | 17 | 1556 | 24.7 |
| DN 125 | 16 | 325 | 250 | 188 | 22 | 3 | 210 | 18 | 163 | 8 | - | 22 | 2551 | 26.8 |
| DN 125 | 25/40 | 325 | 270 | 188 | 28 | 3 | 220 | 26 | 163 | 8 | - | 22 | 2551 | 32.2 |
| DN 150 | 16 | 350 | 285 | 212 | 24 | 3 | 240 | 22 | 198 | 8 | - | 27 | 4024 | 44.5 |
| DN 150 | 25/40 | 350 | 300 | 218 | 30 | 3 | 250 | 26 | 198 | 8 | - | 27 | 4024 | 47 |
| DN 200 | 16 | 400 | 340 | 268 | 26 | 3 | 295 | 22 | 237 | 8 | - | 27 | 7804 | 70 |
| DN 200 | 25 | 400 | 360 | 278 | 32 | 3 | 310 | 26 | 237 | 8 | - | 27 | 7804 | 78.7 |
| DN 200 | 40 | 400 | 375 | 285 | 36 | 3 | 320 | 30 | 237 | 8 | - | 27 | 7804 | 90 |
| Основные параметры | ||
| Серия продукта | WK6ba | |
| Корпус крана | цельносварной | |
| Тип проходу | полнопроходной | |
| Рабочая температура | до 110°С | |
| Робочее давление | до 40 бар | |
| Тип присоединения | фланцевый | |
