Двухходовой котел на перегретой воде Unical SUHR 2900
Котел SUHR 2900 обеспечивает надежное отопление для систем малого и среднего размера. С опциями давления 5 и 10 бар эти моноблочные котлы поставляются в комплекте с основными компонентами и соответствуют стандартам, изложенным в Директиве 2014/68/UE (PED) и правилам ЕС. Наслаждайтесь спокойствием, зная, что котел SUHR 2900 бесперебойно работает на сетевом, сжиженном газе, дизельном топливе или мазуте. Цилиндрическая топка котла с омываемым днищем обеспечивает эффективное формирование пламени и управление продуктами сгорания, при этом дымовые газы направляются через решетку передней трубы, решетку задней трубы и в камеру сбора дымовых газов перед безопасным выходом через дымоход.
Котел работает на газе, дизеле и мазуте.
- OR (STD) – гладкие трубы с турбулизаторами до 91% КПД (работает на газе, дизеле, мазуте);
- HPO - трубы с ESA шестисекционными вставками до 93% КПД (работает на газе, дизеле);
- HP - трубы из ESALU вставками разных типов и форм до 95% КПД (на газе);
Преимущества и особенности котла SUHR 2900
- ФРОНТАЛЬНЫЕ ДВЕРИНа петлях с реверсивным открытием. Изготовлена из стального листа, с внутренней стороны находится тепловая изоляция из огнеупорного бетона. На внешней стороне смонтирована плита для крепления горелки и смотровое стекло для контроля пламени;
- КАМЕРА СБОРА ДЫМОВЫХ ГАЗОВИзготовлена из стального листа, имеет патрубок для подключения к дымовой трубе (по заявке вертикальный) и отверстие с фланцевой заглушкой для чистки котла;
- ОСНОВАИз стального профиля;
- ТЕПЛОВАЯ ИЗОЛЯЦИЯиз минеральной ваты, закрытой крашеными алюминиевыми панелями;
- ПОСТАЧАЕТСЯВ комплекте со шкафом управления, устройствами безопасности и управления;
- ШКАФЫ УПРАВЛЕНИЯ электромеханические, или электронные для контроля за работой и безопасностью котла;
- АВТОНОМНАЯ РАБОТА: возможность использования дополнительных комплектов для работы без присутствия оператора котельной в течение 24/72 часов;

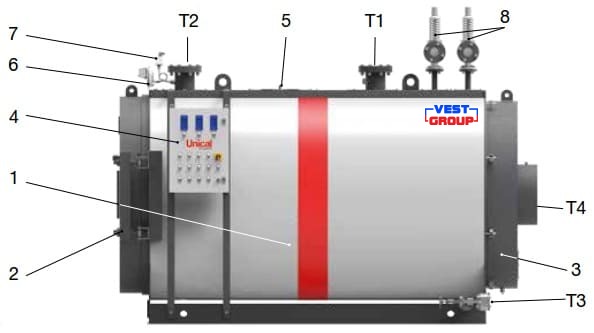

Конструкция котла SUHR 2900
1. Корпус котла; 2. Дверь котла; 3. Дымовая камера; 4. Шкаф управления; 5. Обзорный люк; 6. Предохранительное реле давления; 7. Манометр с трехходовым краном; 8. ПСК; T1. Подающая линия; Т2. Обратная линия; Т3. Слив котла; Т4. Подключение дымохода.
Технические характеристики котла Unical SUHR 2900
| Номинальная мощность | Максимальная мощность | Аэродинамическое сопротивление | Объем воды | Гидравлическое сопротивление | Вес SUHR 5 | Вес SUHR 10 | ||||
| OR | HPO | HP | OR | HPO | HP | |||||
| кВт | кВт | кВт | кВт | мбар | мбар | мбар | л | мбар | кг | кг |
| 2900 | 3222,2 | 3135,1 | 3052,6 | 9,5 | 12,35 | 14,25 | 4290 | 45 | 7350 | 8870 |

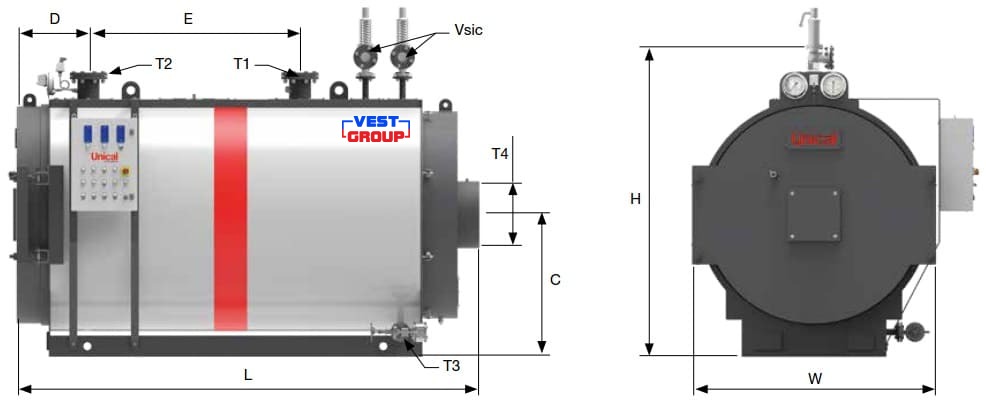

Габаритные и присоединительные размеры котла Unical SUHR 2900
| W | L | H | C | D | E | T1-T2 | T3 | T4 | Vsic |
| мм | мм | мм | мм | мм | мм | DN | DN | Øi мм | DN |
| 1980 | 4195 | 2290 | 1205 | 300 | 1850 | 200 | 40 | 602 | 40/65 |
| Основные параметры | ||
| Серия продукта | SUHR | |
| Тип котла | перегретая вода | |
| Вид котла | жаротрубный | |
| Конструкция котла | двухходовой | |
| Полезная мощность | 2900 кВт | |
| Вид топлива | газ | |
| Вид топлива | дизель | |
| Максимальный КПД | 95 % | |
| Робочее давление | до 5/10 бар | |
| Максимальная температура | до 183,2 °C | |
