Двухходовой котел на перегретой воде Unical SUHR 270
Котел SUHR 270 имеет гениальную конструкцию с цилиндрической топкой с омываемым дном. Именно здесь происходит магия – образование пламени и инверсия продуктов сгорания. Затем дымовые газы проходят через переднюю трубную решетку, а затем направляются к задней трубной решетке и в камеру сбора дымовых газов, наконец выходя через дымоход.
Котел работает на газе, дизеле и мазуте.
- OR (STD) – гладкие трубы с турбулизаторами до 91% КПД (работает на газе, дизеле, мазуте);
- HPO - трубы с ESA шестисекционными вставками до 93% КПД (работает на газе, дизеле);
- HP - трубы из ESALU вставками разных типов и форм до 95% КПД (на газе);
Преимущества и особенности котла SUHR 270
- ФРОНТАЛЬНЫЕ ДВЕРИНа петлях с реверсивным открытием. Изготовлена из стального листа, с внутренней стороны находится тепловая изоляция из огнеупорного бетона. На внешней стороне смонтирована плита для крепления горелки и смотровое стекло для контроля пламени;
- КАМЕРА СБОРА ДЫМОВЫХ ГАЗОВИзготовлена из стального листа, имеет патрубок для подключения к дымовой трубе (по заявке вертикальный) и отверстие с фланцевой заглушкой для чистки котла;
- ОСНОВАИз стального профиля;
- ТЕПЛОВАЯ ИЗОЛЯЦИЯиз минеральной ваты, закрытой крашеными алюминиевыми панелями;
- ПОСТАЧАЕТСЯВ комплекте со шкафом управления, устройствами безопасности и управления;
- ШКАФЫ УПРАВЛЕНИЯ электромеханические, или электронные для контроля за работой и безопасностью котла;
- АВТОНОМНАЯ РАБОТА: возможность использования дополнительных комплектов для работы без присутствия оператора котельной в течение 24/72 часов;

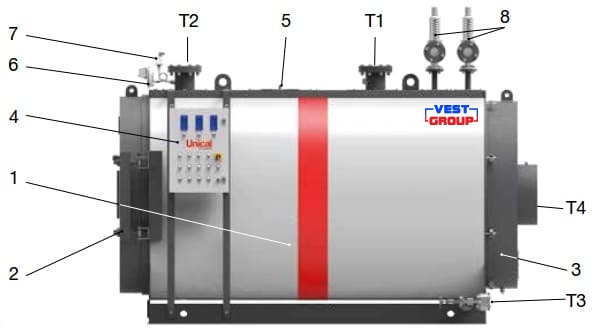

Конструкция котла SUHR 270
1. Корпус котла; 2. Дверь котла; 3. Дымовая камера; 4. Шкаф управления; 5. Обзорный люк; 6. Предохранительное реле давления; 7. Манометр с трехходовым краном; 8. ПСК; T1. Подающая линия; Т2. Обратная линия; Т3. Слив котла; Т4. Подключение дымохода.
Технические характеристики котла Unical SUHR 270
| Номинальная мощность | Максимальная мощность | Аэродинамическое сопротивление | Объем воды | Гидравлическое сопротивление | Вес SUHR 5 | Вес SUHR 10 | ||||
| OR | HPO | HP | OR | HPO | HP | |||||
| кВт | кВт | кВт | кВт | мбар | мбар | мбар | л | мбар | кг | кг |
| 268 | 297,8 | 289,7 | 282,1 | 3,0 | 3,9 | 4,5 | 549 | 13 | 1135 | 1375 |

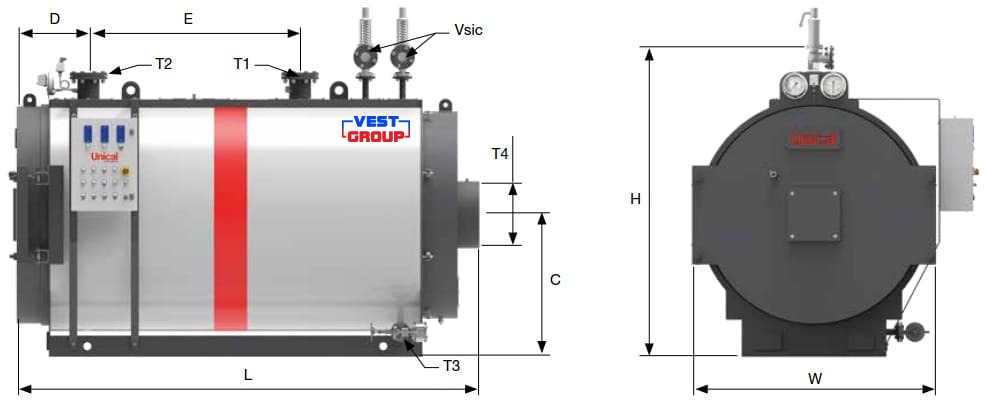

Габаритные и присоединительные размеры котла Unical SUHR 270
| W | L | H | C | D | E | T1-T2 | T3 | T4 | Vsic |
| мм | мм | мм | мм | мм | мм | DN | DN | Øi мм | DN |
| 1000 | 2125 | 1270 | 600 | 200 | 800 | 65 | 25 | 222 | 20/40 |
| Основные параметры | ||
| Серия продукта | SUHR | |
| Тип котла | перегретая вода | |
| Вид котла | жаротрубный | |
| Конструкция котла | двухходовой | |
| Полезная мощность | 270 кВт | |
| Вид топлива | газ | |
| Вид топлива | дизель | |
| Максимальный КПД | 95 % | |
| Робочее давление | до 5/10 бар | |
| Максимальная температура | до 183,2 °C | |
