Консольно-моноблочный несамовсасывающий, одноступенчатый насос Grundfos NB 32-200.1/175 AAF2AESBAQEDW3
Насос Grundfos NB 32-200.1/175 AAF2AESBAQEDW3 характеризуются осевым всасыванием и идеально подходят для областей, где требуется применение эффективных насосов. Оборудование может быть укомплектовано внешним преобразователем частоты или оснащен соответствующим двигателем MGE. Разработан с оптимизированной гидравликой в корпусе и рабочим колесом со свободным потоком жидкости. Благодаря круглой прокладке Grundfos NB 32-200.1/175 AAF2AESBAQEDW3 обеспечивает большую устойчивость к коррозии.
Особенности центробежного насоса Grundfos NB 32-200.1/175 AAF2AESBAQEDW3:
- конструкция «заднего выдвижения», благодаря которой можно снять двигатель или рабочее колесо без демонтажа трубопровода и корпуса;
- насос имеет короткую муфту и полностью закрытый стандартный двигатель с воздушным охлаждением, изготовленный в соответствии со стандартами IEC и DIN;
- насосы серии NBE имеют двигатель со встроенным преобразователем частоты и необходимым программным обеспечением, позволяющим осуществлять электронное регулирование скорости вращения;
- производитель предлагает широкий ассортимент торцовых уплотнений, изготовленных в соответствии со стандартом EN 12756;
- корпус насоса и рабочее колесо изготовлены из чугуна, вал из нержавеющей стали;
- все детали из серого чугуна покрыты катафорезной краской для лучшей коррозионной стойкости.
Насос Grundfos NB 32-200.1/175 AAF2AESBAQEDW3 широко используется в:
- распределение, фильтрация и повышение давления в сетях водоснабжения;
- установка бассейнов;
- системы стиральных и чистящих машин;
- противопожарные установки;
- климатические и холодильные установки;
- котельные и системы подачи конденсата;
- отопительные установки;
- орошение.

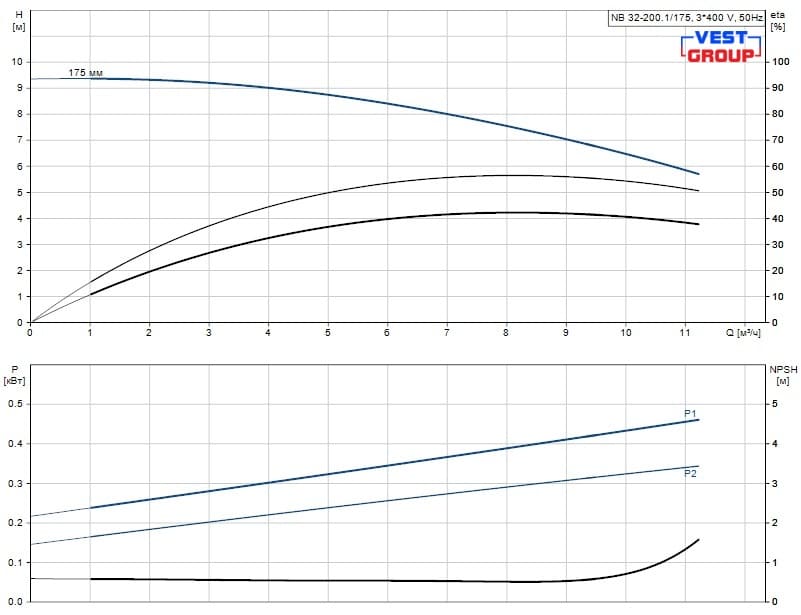

Кривые характеристик насоса Grundfos NB 32-200.1/175 AAF2AESBAQEDW3
 |
Технические характеристики насоса Grundfos NB 32-200.1/175 AAF2AESBAQEDW3
| Технические данные | ||
| Скорость насоса, при которой расчитаны его характеристики | 1400 об/м | |
| Номинальный расход | 8.69 м³/ч | |
| Номимальный напор | 6.805 м | |
| Текущий диаметр рабочего колеса | 175 мм | |
| Номинальный диаметр рабочего колеса | 200.1 мм | |
| Тип установки уплотнения | Одинарное | |
| Диаметр вала | 24 мм | |
| Код торцевого уплотнения вала | BAQE | |
| Материалы | ||
| Корпус насоса | Чугун / EN-GJL-250 / ASTM class 35 | |
| Рабочее колесо | Чугун / EN-GJL-200 / ASTM class 30 | |
| Жидкость | ||
| Рабочая жидкость | вода | |
| Диапазон температур жидкости | 0 .. 120 °C | |
| Температура перекачиваемой жидкости | 20 °C | |
| Плотность | 998,2 кг/м³ | |
| Данные электрооборудования | ||
| Тип электродвигателя | 71B | |
| Класс энергоэффективности | IE2 | |
| Номинальная мощность - P2 | 0.37 кВт | |
| Частота питающей сети | 50 Hz | |
| Номинальное напряжение | 3 x 220-240D/380-415Y B | |
| Номинальный ток | 1.80-1.83/1.04-1.06 A | |
| Пусковой ток | 390-430 % | |
| Номинальная скорость | 1390-1410 об/м | |
| Энергоэффективность электродвигателя при полной нагрузке | 72.8-73.1% | |
| Количество полюсов | 4 | |
| Степень защиты (IEC 34-5) | 55 Dust/Jetting | |
| Класс изоляции (IEC 85) | F | |
| Преобразователь частоты | Отсутствует | |
| Монтаж | ||
| Максимальна температуры окружающей среды | 40 °C | |
| Максимальное рабочее давление | 16 бар | |
| Размер всасывающего патрубка | DN 50 | |
| Размер напорного патрубка | DN 32 | |
| Допустимое давление | PN 16 | |
| Вес (Нетто) | 43 кг | |
| Вес (Брутто) | 53 кг | |
| Основные параметры | ||
| Серия продукта | NB | |
| Тип насоса | центробежный | |
| Назначение | циркуляция | |
| Максимальный расход, Qmax | 11.25 м³/ч | |
| Максимальный напор | 9.4 м | |
| Температура жидкости | 0 .. 120 °C | |
| Робочее давление | до 16 бар | |
| Ротор | сухой | |
| Тип присоединения | фланец | |
| Диаметр условного прохода, мм | DN 32 | |
| Дополнительные параметры | ||
| Страна производства | Дания | |
