Водогрейный двухходовой конденсационный котел Unical XC-K 400
Этот конденсационный котел XC-K 400 выделяется высоким содержанием котловой воды и корпусом, изготовленным из высокопрочной углеродистой стали. Он включает слепую топку реверса пламени и имеет значительный объем котловой воды.

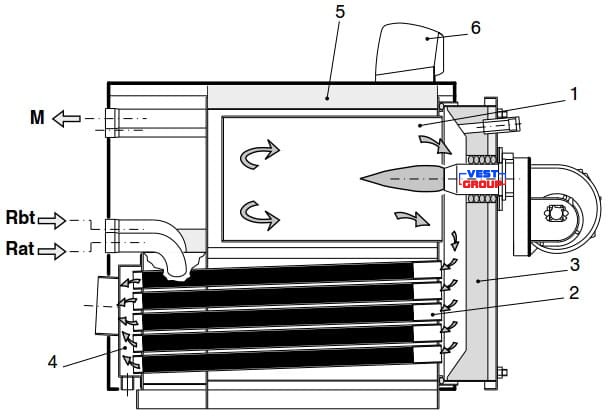

Конструкция котла Unical XC-K 400
|
1. Топка 2. Дымоходные трубы с многосекционными алюминиевыми вставками 3. Дверца с смотровым стеклом для контроля пламени 4. Дымовая камера 5. Изоляция корпуса |
6. Панель управления M - Линия подачи отопительного контура Rbt - низкотемпературная обратная линия Rat - Высокотемпературная обратная линия |
Преимущества и особенности котла XC-K 400
- ВЫСОКОЕ КАЧЕСТВО ИСПОЛЬЗОВАННЫХ МЕТАЛЛОВ Обечайка котла из высокопрочной углеродистой стали: дымовая камера из нержавеющей стали AISI 316L;
- СПЕЦИАЛЬНЫЕ ДЫМОГАРНЫЕ ТРУБЫ (патент Unical) Специальные дымогарные трубы из нержавеющей стали, изготовленные по передовой технологии, укрепленные снаружи, имеют внутри мультиребристые алюминиевые турбулизаторы, обеспечивающие высокую теплопроводность;
- САМООЧИСНЫЙ ТРУБНЫЙ ПУЧОК Промывка производится конденсатом, стекающим под влиянием силы гравитации;
- МИНИМАЛЬНЫЕ ТЕПЛОВЫЕ ПОТЕРЫ Котел XC-K имеет тепло- и шумоизоляцию из минеральной ваты толщиной 100 мм. Дверца из углеродистой стали также покрыта теплоизоляционным слоем из легкого бетона;
- МАКСИМАЛЬНЫЙ ТЕПЛООБМЕН Обечайка котла с инверсией пламени, трехходовая конструкция котла: в глухой цилиндрической топке отходящие горячие газы сначала двигаются по двум первым ходам; впоследствии они проходят в трубный пучок, являющийся третьим ходом;
- ВЫСОКАЯ ЭКОНОМИЧНОСТЬ И СЕЗОННЫЙ КПД Благодаря модуляционной горелке и имеющимся гидравлическим подключениям для двух обратных линий (высоко- и низкотемпературной);
- СЕРТИФИЦИРОВАННЫЙ ККД 109% при 30% нагрузке;
Технические характеристики котла Unical XC-K 400
| Параметр | Единицы изм. | Значение |
| Номинальная мощность | кВт | 373,8 |
| Номинальная мощность при 30/50 °C | кВт | 400 |
| Номинальная мощность при 80/60 °C | кВт | 367,1 |
| КПД при номинальной мощности в режиме конденсации | % | 107 |
| КПД при частичной мощности в режиме конденсации | % | 109 |
| КПД при номинальной мощности в режиме ожидания | % | 98,2 |
| Макс. выработка конденсата | кг/ч | 63,3 |
| Температура выходных газов Т.отх. газов – Т.окр. среды (макс.) | °C | 37 |
| Содержимое воды | л | 332 |
| Содержимое CO2 | % | 10,3 |
| Вес | кг | 800 |

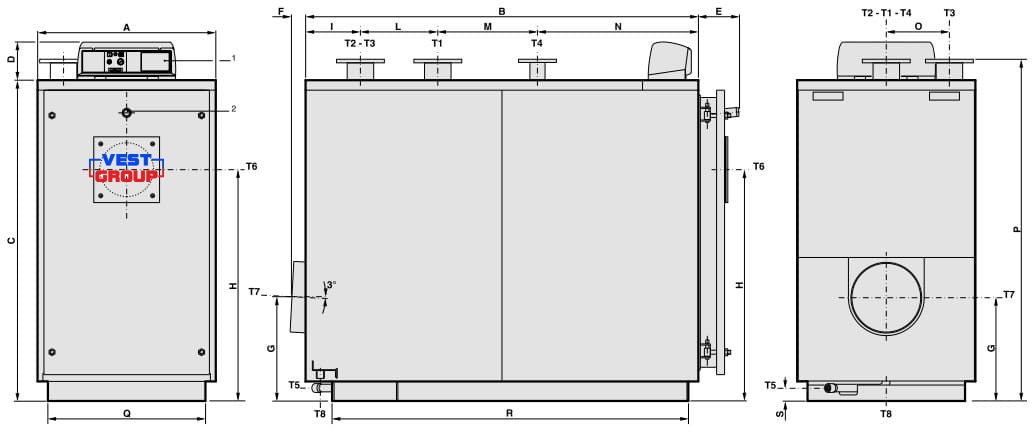

Габаритные и присоединительные размеры котла Unical XC-K 400
|
1 Панель управления 2 Обзорное окно для контроля пламени Т1 Линия подачи системы отопления Т2 Низкотемпературная обратная линия системы отопления Т3 Высокотемпературная обратная линия системы отопления |
Т4 Подключение ПСК Т5 Слив котла Т6 Подключение горелки Т7 Подключение дымохода Т8 Слив конденсата |
| A | B | C | D | E | F | G | H | I | L | M | N | O | P* | Q* | R* | S |
| 790 | 1755 | 1282 | 190 | 235 | 65 | 402 | 900 | 271 | 379 | 450 | 655 | 275 | 1385 | 680 | 1614 | 60 |
(*) Минимальные размеры для прохода котла в котельную.
| Подключение | ||||||
| T1 / T2 | T3 | T4 | T5 | T6 | T7 | T8 |
| UNI 2276 PN6 | UNI 2276 PN6 | UNI 2276 PN6 | ISO 7/1 | Ø мм | Øi мм | Øe мм |
| DN 80 | DN 80 | Rp 2 | Rp 1 | 180 | 252 | 40 |
| Основные параметры | ||
| Серия продукта | XC-K | |
| Тип котла | водогрейный | |
| Вид котла | конденсационный | |
| Конструкция котла | двухходовой | |
| Полезная мощность | 400 кВт | |
| Вид топлива | газ | |
| Максимальный КПД | 109 % | |
| Робочее давление | до 6 бар | |
| Температура выходных газов | 37 °C | |
