Водогрейный трехходовой конденсационный котел Unical XC-K 3 3000
Конденсационный котел XC-K 3000 разработан для долговечности благодаря высокому содержанию котловой воды и корпуса, изготовленному из прочной углеродистой стали. Его конструкция включает в себя глухую топку реверса пламени и значительный объем котловой воды.

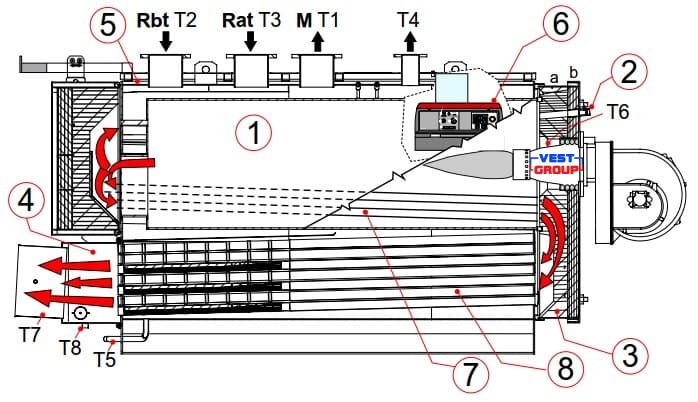

Конструкция котла Unical XC-K 3 3000
|
1. Топка 2. Обзорное стекло для контроля пламени 3. Дверца 4. Дымовая камера 5. Утепление корпуса 6. Панель управления 7. Трубный пучок второго хода 8. Трубный пучок третьего хода |
T1(M) - Линия подачи контура отопления T2 (Rbt) – низкотемпературная обратная линия T3 (Rat) – Высокотемпературная обратная линия Т4 - Подключение расширительного бака Т5 - Слив котла Т6 - Подключение горелки Т7 - Подключение дымохода Т8 - Слив конденсата |
| Подключение | ||||||
| T1 / T2 | T3 | T4 | T5 | T6 | T7 | T8 |
| UNI 2276 PN6 | UNI 2276 PN6 | UNI 2276 PN6 | ISO 7/1 | Ø мм | Øi мм | Øe мм |
| DN 250 | DN 250 | DN 125 | G 1" | 380 | 550 | 40 |
Преимущества и особенности котла XC-K 3 3000
- ВЫСОКОЕ КАЧЕСТВО ИСПОЛЬЗОВАННЫХ МЕТАЛЛОВ Обечайка котла из высокопрочной углеродистой стали: дымовая камера из нержавеющей стали AISI 316L;
- ДИМОВАЯ КАМЕРА СО СТАЛИ AISI 304 с подключением для отвода конденсата;
- ВТОРОЙ И ТРЕТИЙ ХОД, СОСТАВЛЕНЫЙ ИЗ ТРУБ ОДНАКОВОГО РАЗМЕРА;
- ДЫМОВЫЕ ТРУБЫ ИЗ НЕРЖАВЕЮЩЕГО СТАЛИ, содержащий многорадиальное нарисованное сечение Al/Si/Mg;
- ВНЕШНЕЕ ПОКРЫТИЕ ПО УГЛЕНЕЧНОМУ СТАЛИ;
- НИЗКИЙ ВЫБОР NOx в сочетании с горелками Low NOx;
- ДВОЙНАЯ ОБРАТНАЯ ЛИНИЯ;
- ЗАДНЫЕ ДВЕРКИ ИНВЕРСИОННОЙ КАМЕРЫ МЕЖДУ ПЕРВЫМ И ВТОРЫМ ПРОХОДОМ ДЫМА;
- ТИХАЯ РАБОТА 100 мм тепло- и звукоизоляции;
Технические характеристики котла Unical XC-K 3 3000
| Параметр | Единицы изм. | Значение |
| Номинальная мощность при 80/60 °C | кВт | 2753 |
| Номинальная мощность при 30/50 °C | кВт | 3000 |
| Номинальнаятепловая мощность | кВт | 2804 |
| КПД при номинальной мощности в режиме ожидания | % | 98,22 |
| КПД при номинальной мощности в режиме конденсации | % | 107 |
| КПД при частичной мощности в режиме конденсации | % | 109 |
| Макс. выработка конденсата | л/ч | 474,3 |
| Температура выходных газов Т.отх. газов – Т.окр. среды (макс.) | °C | 33 |
| Содержимое воды | л | 5710 |
| Максимальная рабочая температура | °C | 100 |

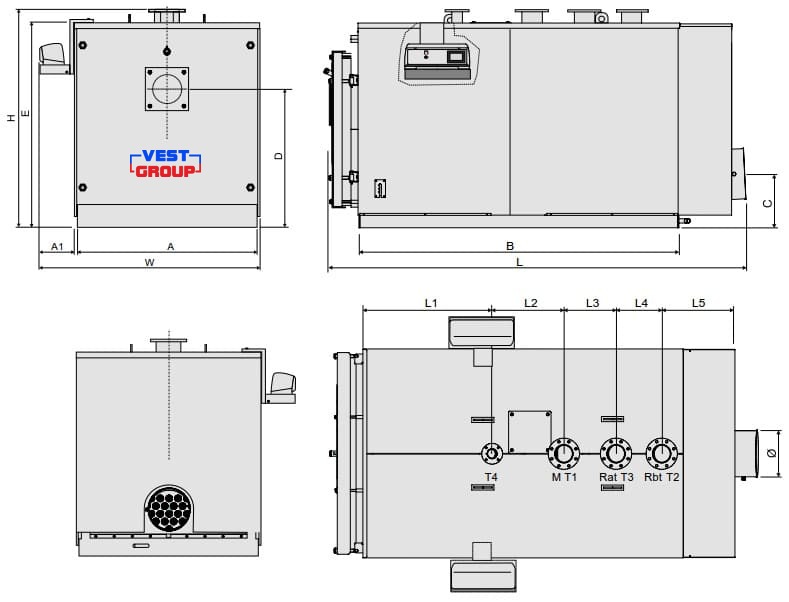

Габаритные и присоединительные размеры котла Unical XC-K 3 3000
| L | B | L1 | L2 | L3 | L4 | L5 | L8 | W | A | A1 | H | H1 | C | D | E | Ø | Ø f |
| 4738 | 3678 | 1366 | 805 | 580 | 610 | 795 | 3250 | 2369 | 1980 | 329 | 2457 | 463 | 621 | 1619 | 2253 | 550 | 926 |
| Основные параметры | ||
| Серия продукта | XC-K | |
| Тип котла | водогрейный | |
| Вид котла | конденсационный | |
| Конструкция котла | трехходовой | |
| Полезная мощность | 3000 кВт | |
| Вид топлива | газ | |
| Максимальный КПД | 109 % | |
| Робочее давление | до 6 бар | |
| Температура выходных газов | 33 °C | |
