Водогрейный трехходовой конденсационный котел Unical XC-K 3 1750
Конденсационный котел XC-K 1750 выделяется высоким содержанием котловой воды и корпусом из высокопрочной углеродистой стали. Он включает в себя глухую топку реверса пламени и имеет значительный объем котловой воды.

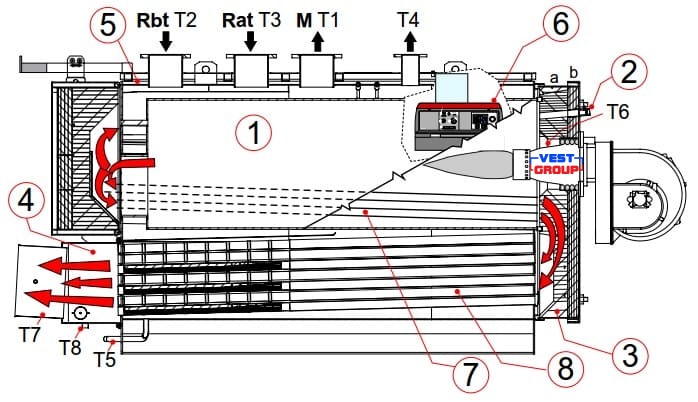

Конструкция котла Unical XC-K 3 1750
|
1. Топка 2. Обзорное стекло для контроля пламени 3. Дверца 4. Дымовая камера 5. Утепление корпуса 6. Панель управления 7. Трубный пучок второго хода 8. Трубный пучок третьего хода |
T1(M) - Линия подачи контура отопления T2 (Rbt) – низкотемпературная обратная линия T3 (Rat) – Высокотемпературная обратная линия Т4 - Подключение расширительного бака Т5 - Слив котла Т6 - Подключение горелки Т7 - Подключение дымохода Т8 - Слив конденсата |
| Подключение | ||||||
| T1 / T2 | T3 | T4 | T5 | T6 | T7 | T8 |
| UNI 2276 PN6 | UNI 2276 PN6 | UNI 2276 PN6 | ISO 7/1 | Ø мм | Øi мм | Øe мм |
| DN 200 | DN 200 | DN 100 | G 1" | 320 | 450 | 40 |
Преимущества и особенности котла XC-K 3 1750
- ВЫСОКОЕ КАЧЕСТВО ИСПОЛЬЗОВАННЫХ МЕТАЛЛОВ Обечайка котла из высокопрочной углеродистой стали: дымовая камера из нержавеющей стали AISI 316L;
- ДИМОВАЯ КАМЕРА СО СТАЛИ AISI 304 с подключением для отвода конденсата;
- ВТОРОЙ И ТРЕТИЙ ХОД, СОСТАВЛЕНЫЙ ИЗ ТРУБ ОДНАКОВОГО РАЗМЕРА;
- ДЫМОВЫЕ ТРУБЫ ИЗ НЕРЖАВЕЮЩЕГО СТАЛИ, содержащий многорадиальное нарисованное сечение Al/Si/Mg;
- ВНЕШНЕЕ ПОКРЫТИЕ ПО УГЛЕНЕЧНОМУ СТАЛИ;
- НИЗКИЙ ВЫБОР NOx в сочетании с горелками Low NOx;
- ДВОЙНАЯ ОБРАТНАЯ ЛИНИЯ;
- ЗАДНЫЕ ДВЕРКИ ИНВЕРСИОННОЙ КАМЕРЫ МЕЖДУ ПЕРВЫМ И ВТОРЫМ ПРОХОДОМ ДЫМА;
- ТИХАЯ РАБОТА 100 мм тепло- и звукоизоляции;
Технические характеристики котла Unical XC-K 3 1750
| Параметр | Единицы изм. | Значение |
| Номинальная мощность при 80/60 °C | кВт | 1606 |
| Номинальная мощность при 30/50 °C | кВт | 1750 |
| Номинальная тепловая мощность | кВт | 1635 |
| КПД при номинальной мощности в режиме ожидания | % | 98,23 |
| КПД при номинальной мощности в режиме конденсации | % | 107 |
| КПД при частичной мощности в режиме конденсации | % | 109 |
| Макс. выработка конденсата | л/ч | 276,7 |
| Температура выходных газов Т.отх. газов – Т.окр. среды (макс.) | °C | 33 |
| Содержимое воды | л | 2375 |
| Максимальная рабочая температура | °C | 100 |
| Вес | кг | 4200 |

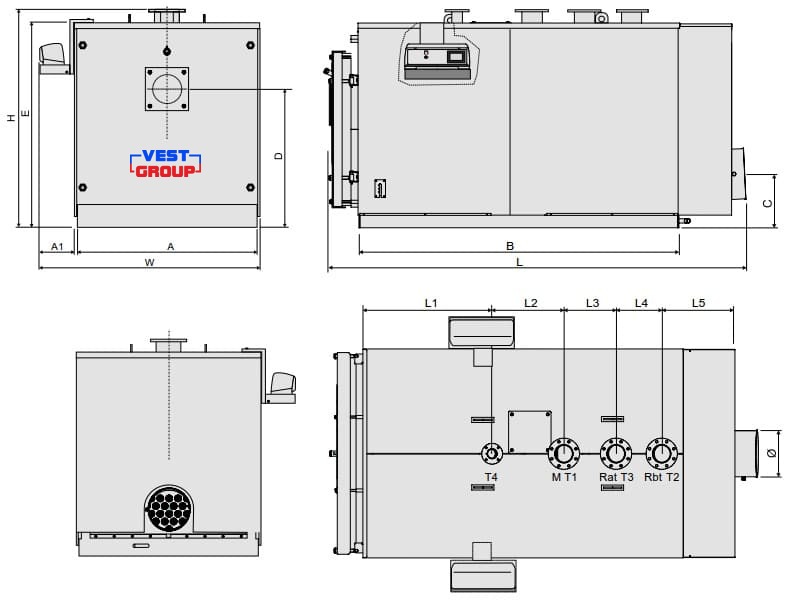

Габаритные и присоединительные размеры котла Unical XC-K 3 1750
| L | B | L1 | L2 | L3 | L4 | L5 | L8 | W | A | A1 | H | H1 | C | D | E | Ø | Ø f |
| 3622 | 2650 | 804 | 600 | 420 | 550 | 817 | 2500 | 1932 | 1580 | 302 | 1922 | 405 | 471 | 1218 | 1809 | 450 | 810 |
| Основные параметры | ||
| Серия продукта | XC-K | |
| Тип котла | водогрейный | |
| Вид котла | конденсационный | |
| Конструкция котла | трехходовой | |
| Полезная мощность | 1750 кВт | |
| Вид топлива | газ | |
| Максимальный КПД | 109 % | |
| Робочее давление | до 6 бар | |
| Температура выходных газов | 33 °C | |
