Водогрейный низкотемпературный конденсационный котел Unical SPK 600
Переопределение эффективности с котлом SPK 600: переосмыслите эффективность с помощью нашего чуда из нержавеющей стали. Благодаря высокому содержанию воды и модулируемой горелке предварительного смешивания (класс 6, низкий уровень NOx), этот котел является ответом на ваши потребности в отоплении природным или сжиженным газом.

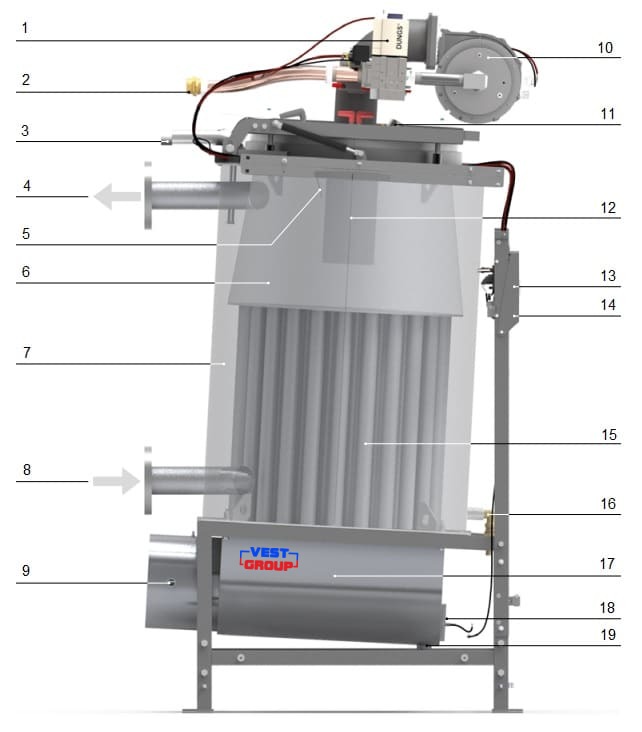

Конструкция котла Unical SPK 600
|
1. Модуляционный газовый клапан 2. Подключение газа 3. Подключение рассказчика 4. Подающая линия 5. Электрод обнаружения 6. Камера сгорания 7. Емкость с технической водой 8. Обратная линия 9. Разъем для анализа отводящих газов 10. Модуляционный вентилятор (горелка с предварительным смешением) |
11. Инспекционное окно 12. Горелка 13. Панель управления Ufly P 14. Реле давления выходных газов 15. Вертикальные трубы из нержавеющей стали со специальными вставками 16. Кран слива котла 17. Емкость для сбора конденсата с датчиком уровня 18. Датчик уровня 19. Слив конденсата |
Преимущества и особенности котла SPK 600
- Котел с нулевым расходом (без рециркуляции) спроектирован таким образом, чтобы обеспечить естественную циркуляцию внутри котла. Отсутствие ограничений по температуре обратной линии Нет необходимости в установке рециркуляционного насоса;
- Тело котла с вертикальным движением пламени в топку и большим объемом воды, полностью изготовлено из нержавеющей стали марки AISI 316L, котел поставляется в комплекте с модуляционным горелкой с полным предварительным мешком. ся в контакте с водой из нержавеющей стали марки AISI 304;
- Вертикальная камера сгорания цилиндрической формы с проходным днищем;
- Специальные дымогарные трубы (патент Unical) из нержавеющей стали со вставками из сплава Al/Si/Mg, имеющие очень высокую теплопроводность, спроектированы специально для улучшения отвод конденсата и оптимизации теплообмена;
- Гидравлические подключения подающей и обратной линии расположены таким образом, чтобы не пересекаться с полуцилиндрической дымовой камерой, которая также выполняет роль коллектора для сбора конденсата, оснащенного контролем уровня и пресостатом;
- Модуляционная горелка с полным предварительным смешением и низким NOx;
- Максимальный сертифицированный КПД;
- Сезонный КПД на 30% больше по сравнению с традиционными котлами;
- Модуляционный насос (опция), управляемый непосредственно из котла для обеспечения максимальной конденсации во всех режимах.
Технические характеристики котла Unical SPK 600
| Параметр | Единицы изм. | Значение |
| Коэффициент модуляции | 1:4,4 | |
| Номинальная тепловая мощность по Н.Т.С. Qном. | кВт | 550 |
| Минимальная тепловая мощность по Н.Т.С. Qмин. | кВт | 125 |
| Номинальная полезная мощность (при Тобр. 30/Тпод. 50 °C) Pcond | кВт | 581,19 |
| Минимальная полезная мощность (при Тобр. 30/Тпод. 50 °C) Pcond min | кВт | 135,88 |
| КПД при номинальной мощности (при Тобр. 60/Тпод. 80°C) | % | 98,2 |
| КПД при 30% нагрузке (при Тобр. 30 °C) | % | 108 |
| Температура выходных газов Т.отх. газов – Т.окр. среды (макс.) | °C | 34,3 |
| Максимальная рабочая температура | °C | 90 |
| Максимально допустимая температура | °C | 100 |
| Минимальное давление в отопительном контуре | бар | 0,5 |
| Максимальное давление в отопительном контуре | бар | 6 |
| Максимальное допустимое давление в котле | бар | 8 |
| Содержание воды | л | 423 |
| Расход природного газа G20 (20 мбар) при Qnom | м3/ч | 58,15 |
| Расход природного газа G20 (20 мбар) при Qmin | м3/ч | 13,22 |
| Макс. выработка конденсата | кг/ч | 31 |
| CO при минимальной тепловой мощности с 0% O2 | мг/кВтг | 22,1 |
| NOx при номинальной тепловой мощности с 0% O2 | мг/кВтг | 50 |
| Напряжение питающей сети/Частота | В/Гц | 230/50 |
| Предохранитель питающей сети | A(R) | 6 |
| Уровень электрозащиты | IP | X4D |

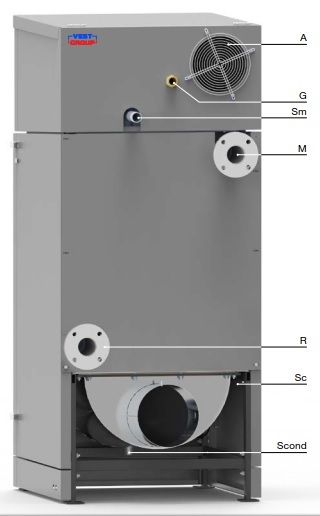

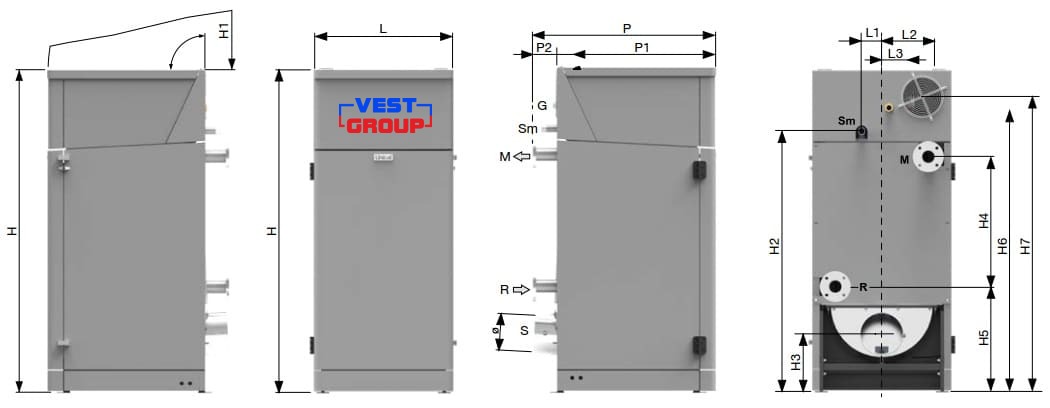

Габаритные и присоединительные размеры котла Unical SPK 600
 |
G - подключение газа | 1" 1/2 |
| M - линия подачи | DN 100 | |
| R - обратная линия | DN 100 | |
| A - забор воздуха | 250 | |
| S - выход дымовых газов | 300 | |
| Sm - подкл. предохранительные приборы | 1" 1/2 | |
| Sc - слив котла | DN 40 |
| Глубина, мм | Ширина, мм | Высота, мм | Вес, кг | ||||||||||||
| P | P1 | P2 | L | L1 | L2 | L3 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | |
| 1398 | 1256 | 142 | 1096 | 200 | 388 | 220 | 2206 | 65,6 | 1753 | 390 | 810 | 763 | 1863 | 2052 | 875 |
| Основные параметры | ||
| Серия продукта | SPK | |
| Тип котла | водогрейный | |
| Вид котла | конденсационный | |
| Конструкция котла | модульный | |
| Полезная мощность | 600 кВт | |
| Вид топлива | газ | |
| Максимальный КПД | 108,7 % | |
| Робочее давление | до 6 бар | |
| Температура выходных газов | 34,3 °C | |
